Turbo Volvo D13 et D12 : symptômes et remplacement

Le remplacement d’un turbo Volvo D13 commence par deux étapes : identifier l’ensemble installé et déterminer pourquoi ses performances se sont dégradées. Une pression de suralimentation insuffisante, de la fumée ou de l’huile dans un conduit de suralimentation peuvent orienter le diagnostic vers le turbocompresseur, mais chacun de ces symptômes peut aussi provenir d’un problème de moteur ou d’installation.

Les D12, D13 et D16 sont des familles de moteurs diesel à six cylindres en ligne destinés aux applications lourdes. Le catalogue LeadTurbo couvre les camions, les engins de chantier ainsi que les applications industrielles et marines, avec notamment des références pour le remplacement du turbo Volvo Penta D16. Ces applications présentent des conditions de fonctionnement et des exigences d’installation différentes.

L’état du turbocompresseur est essentiel, car le compresseur fournit l’air nécessaire à une combustion efficace du carburant sous charge. Des paliers endommagés, des fuites d’air, une restriction à l’échappement ou une mauvaise régulation de la suralimentation peuvent réduire les performances et accroître les contraintes thermiques. Remplacer le turbocompresseur sans corriger la cause initiale expose à une nouvelle panne.

Comment identifier un turbo D13 avant de commander

Commencez par la plaque signalétique du turbo ou la zone d’identification frappée, généralement située sur le carter de compresseur ou à proximité. Son emplacement exact varie. Nettoyez-la avec précaution et photographiez chaque ligne ; un miroir peut être utile lorsque la plaque est tournée vers le moteur.

Relevez la référence complète de l’ensemble, le modèle du turbo et toute référence client ou d’origine (OE). Notez également la désignation du moteur et l’application de l’équipement. Si la plaque manque, rassemblez les informations d’identification du moteur et des photos nettes des carters, des raccordements et de l’actionneur pour permettre la vérification des correspondances.

Un modèle de turbo tel que HX55 désigne une famille de conception. Une référence d’origine (OE) identifie une application de rechange particulière, tandis que la référence d’ensemble du fabricant du turbo identifie une configuration précise. Un numéro moulé dans un carter peut ne désigner que cette pièce moulée. Ces identifiants ne sont pas automatiquement interchangeables.

Le catalogue propose plusieurs modèles de turbo de remplacement pour Volvo D12, notamment les GT4288, GT4594, HX52 et HX55. Les références pour D13 et MD13 comprennent les modèles HX55, HX55W, HE431VE, HE400VG, HE500WG et HE500FG. Les références associées au D16 comprennent les modèles S500, S500C, HE551W, HE551 et HX60W. Ces désignations indiquent des possibilités, et non une liste de modèles universellement interchangeables.

Les variantes peuvent différer sur les points suivants :

• Rapport A/R du carter : Le rapport entre la section de la volute et son rayon influe sur la capacité de passage des gaz d’échappement et sur la réponse de la turbine.
• Régulation de la suralimentation : Les ensembles sans régulation ne possèdent ni soupape de décharge ni géométrie variable ; les modèles à soupape de décharge dérivent une partie des gaz d’échappement pour contourner la turbine ; les modèles VGT modifient la géométrie de passage des gaz dans la turbine.
• Caractéristiques des roues : Les dimensions et le rapport de diamètres, ou trim, des roues de compresseur et de turbine influent sur le débit et le comportement en fonctionnement.
• Raccordements : Les raccords d’huile, les raccords de liquide de refroidissement lorsqu’ils sont présents, les brides de fixation, les sorties et l’orientation des carters doivent correspondre.

Ne déduisez pas le système de commande installé uniquement à partir du suffixe d’un modèle ou du titre d’une fiche du catalogue.

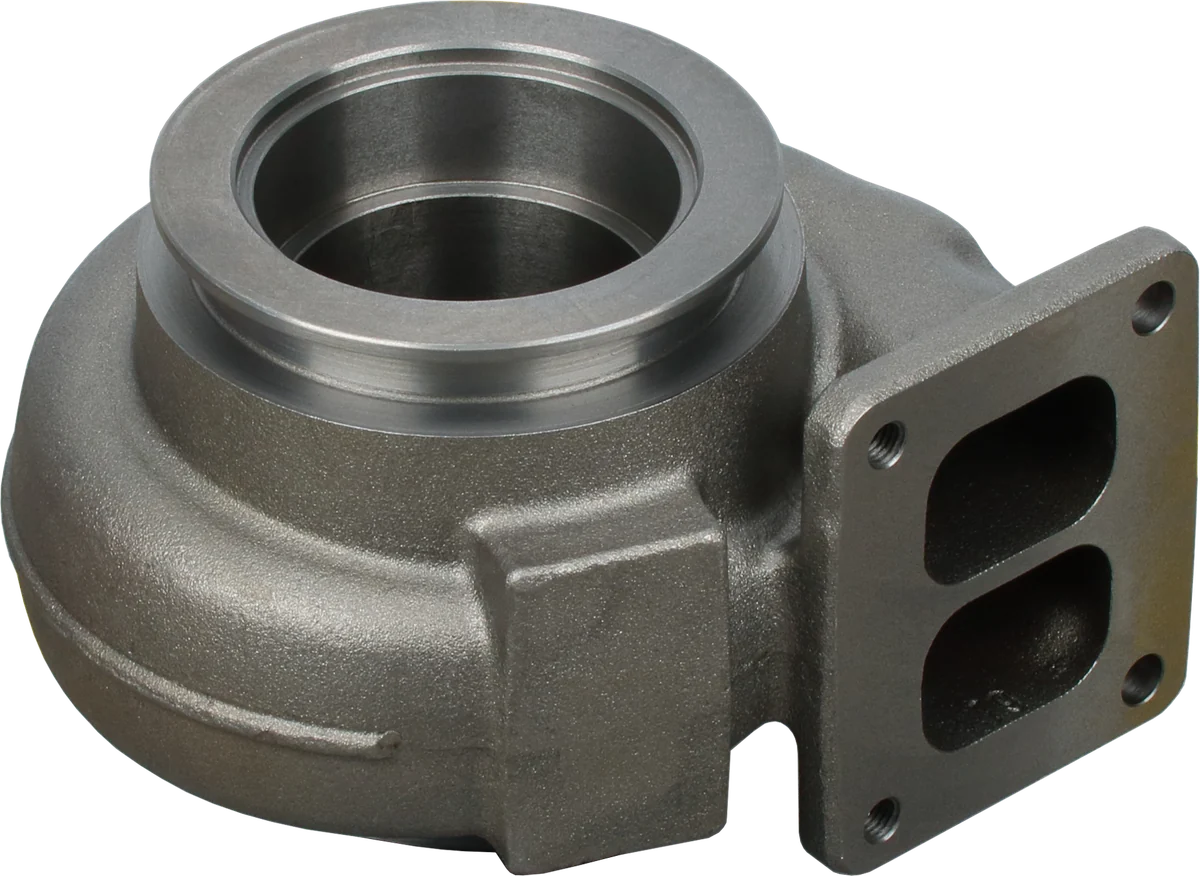

1. 1

   Entrée des gaz : vérifier bride et géométrie des passages.

2. 2

   Logement de turbine : contrôler jeux et traces de contact.

3. 3

   Plan de montage : la pièce de remplacement doit correspondre aux interfaces.

Photo produit de 2026. Les numéros repèrent les éléments expliqués ci-dessous.

Exemples représentatifs du catalogue

Ces exemples reprennent une sélection d’identifiants et d’applications du catalogue. Avant de commander, vérifiez chaque choix à l’aide de la plaque signalétique du turbo et de la référence d’origine (OE). Un numéro commun à plusieurs types de composants ne signifie pas que les produits contiennent les mêmes pièces.

Une recherche de turbo pour MD13 peut afficher des ensembles complets, des cartouches et des carters. Vérifiez toujours le type de produit ainsi que sa référence. De même, les références Penta S500 et S500C ci-dessus ne doivent pas être considérées comme un couple turbo-cartouche dont la compatibilité est confirmée.

Symptômes, mécanismes et contrôles

Perte de pression de suralimentation ou réponse lente. Des manchons de suralimentation fendus, un échangeur d’air de suralimentation qui fuit ou des colliers desserrés peuvent laisser s’échapper l’air comprimé avant qu’il atteigne le moteur. Une fuite d’échappement en amont de la turbine réduit l’énergie disponible pour l’entraîner. Des restrictions à l’admission ou à l’échappement, des roues endommagées et des défauts de commande peuvent provoquer des symptômes similaires.

Effectuez un essai de mise sous pression du circuit d’air de suralimentation en respectant la procédure et les limites approuvées pour l’équipement. Inspectez le filtre, les conduits d’admission, les jonctions des collecteurs et le circuit d’échappement. Lorsque le système de diagnostic le permet, comparez les valeurs de consigne et les valeurs réelles de pression de suralimentation et de position de l’actionneur avant de déposer le turbo.

Fumée noire, bleue ou blanche. Une fumée noire peut indiquer un apport d’air insuffisant par rapport à la quantité de carburant injectée, mais les défauts du circuit de carburant doivent également être examinés. Une fumée bleue suggère une combustion d’huile ; les sources possibles comprennent le turbo, la ventilation du carter moteur et l’usure du moteur. Une fumée blanche ne permet pas de diagnostiquer de façon fiable une panne de turbo et peut être liée à la combustion du carburant ou au liquide de refroidissement.

Évaluez la fumée en tenant compte de la consommation d’huile, des conditions de fonctionnement, des codes de défaut et de l’état du moteur. La fumée visible ne suffit pas à identifier le composant défectueux.

Fuite d’huile. La maîtrise des fuites d’huile dans un turbo repose sur les équilibres de pression et sur un retour d’huile sans obstruction, et non simplement sur un joint en caoutchouc autour de l’arbre. Une conduite de retour obstruée ou une pression excessive dans le carter moteur peut empêcher l’huile de s’évacuer correctement et favoriser son passage dans le compresseur ou la turbine.

Vérifiez le reniflard du carter moteur, le niveau d’huile, le cheminement de la conduite de retour et les passages de retour d’huile. Inspectez séparément les raccordements externes d’alimentation et de retour d’huile. Une fine pellicule d’huile dans les conduits de suralimentation peut provenir de l’huile entraînée par la ventilation du carter ; une accumulation d’huile ou une hausse de la consommation nécessite des investigations. Si une quantité importante d’huile s’est accumulée dans l’admission, remédiez à cette situation avant de redémarrer.

Bruit aigu, sifflement ou frottement. Un sifflement nouveau peut provenir d’une fuite d’air ou d’échappement. Vérifiez le serrage des raccordements et effectuez un essai de mise sous pression du circuit d’air de suralimentation en respectant la procédure et les limites approuvées pour l’équipement. Un bruit aigu prononcé, semblable à une sirène, peut accompagner une roue endommagée, un déséquilibre du rotor ou une dégradation des paliers. Recherchez des dommages et des traces de frottement ; le bruit seul ne permet pas de vérifier l’équilibrage du rotor. Un bruit aigu prononcé, semblable à une sirène, peut accompagner une roue endommagée, un déséquilibre du rotor ou une dégradation des paliers. Un bruit de frottement laisse supposer un éventuel contact entre une roue et son carter.

Recherchez des raccordements desserrés, des dommages causés par des corps étrangers et des traces de frottement. Le bruit peut se propager à travers les carters et les conduites ; son origine apparente peut donc être trompeuse. Ne diagnostiquez pas l’équilibrage du rotor uniquement à l’oreille et ne faites pas tourner le turbo avec l’air comprimé de l’atelier.

Jeu de l’arbre. Les turbos à paliers lisses peuvent présenter un mouvement radial perceptible à l’arrêt, car le film d’huile présent en fonctionnement est absent. Cela ne signifie pas que tout mouvement est acceptable. Le jeu axial, le jeu radial, l’état des roues et les traces de contact doivent être évalués selon les limites de service propres à l’ensemble concerné.

Un contrôle à la main ne permet pas d’établir la durée de vie restante. Un arbre qui tourne difficilement, des pales endommagées ou des traces de frottement visibles justifient une inspection approfondie avant la mise en service.

Carter de turbine fissuré. Les cycles répétés de chauffage et de refroidissement créent des contraintes thermiques. Des températures d’échappement anormales, une restriction du débit des gaz d’échappement ou des efforts externes exercés par des conduites mal soutenues peuvent aggraver les dommages. Les fissures peuvent laisser fuir les gaz d’échappement ou affecter le siège de la soupape de décharge ou un passage interne des gaz.

Évaluez l’emplacement et la gravité des fissures selon les critères de service applicables. Corrigez le problème de fonctionnement ou de montage à l’origine des dommages avant d’installer un autre carter.

Défauts d’actionneur ou de géométrie variable. Sur les modèles qui en sont équipés, des aubes grippées, une tringlerie usée, des conduites de commande défectueuses, un câblage endommagé ou un défaut d’actionneur peuvent empêcher le turbo d’atteindre la position demandée. Un code de défaut lié à l’actionneur ne prouve pas, à lui seul, que celui-ci doit être remplacé.

Vérifiez l’alimentation électrique, les masses, les connecteurs, les signaux de commande et le mouvement mécanique selon la procédure prescrite. Évitez de forcer un actionneur électronique ou de modifier les butées et les réglages de tringlerie sans instructions.

Pour tous ces symptômes, vérifiez la lubrification dès le début du diagnostic. Une huile contaminée use par abrasion les surfaces des paliers ; une interruption de l’alimentation détériore le film d’huile qui les protège. Inspectez le circuit d’alimentation et recherchez toute contamination, surchauffe ou anomalie de pression d’huile avant de monter de nouvelles pièces tournantes.

Turbo Volvo D13 : choisissez les éléments à remplacer

Turbocompresseur complet. Choisissez un ensemble complet lorsque plusieurs composants majeurs sont endommagés, que l’état des carters est incertain ou que le remplacement par un ensemble contrôlé convient le mieux à la réparation. Confirmez le contenu de la fiche produit : la mention « complet » ne garantit pas automatiquement la présence de l’actionneur, des joints ou des éléments de fixation nécessaires à l’installation.

CHRA/cartouche. Une cartouche remplace l’ensemble central tournant tout en conservant les carters extérieurs compatibles et les autres composants encore utilisables. Cette solution convient lorsque les dommages se limitent aux paliers ou au rotor et que les pièces conservées sont jugées conformes après inspection. Vérifiez les caractéristiques exactes de la cartouche et la documentation d’équilibrage ; la correspondance avec la seule famille de modèles de turbo ne suffit pas.

Kit de réparation, palier lisse ou palier de butée/bague de butée. Ces solutions conviennent à une remise en état par un spécialiste, après des mesures confirmant que les composants réutilisables restent dans les tolérances prescrites. Des paliers neufs ne peuvent pas corriger un arbre rayé, un alésage déformé ou une roue endommagée. Le remontage exige une propreté, des jeux et des procédures d’équilibrage appropriés.

Carters ou pièces tournantes vendus séparément. Le catalogue de cette famille comprend également des carters de turbine, des carters de compresseur, des corps de palier, des roues de compresseur et des ensembles roue de turbine/arbre. Le remplacement d’un carter exige une géométrie correcte et une inspection des pièces qu’il entoure. Le remplacement des roues ou toute intervention modifiant l’ensemble tournant nécessite une vérification de l’équilibrage par un spécialiste.

Les actionneurs constituent un autre type de produit proposé. Ne remplacez un actionneur qu’après avoir confirmé sa compatibilité et distingué un défaut propre à l’actionneur d’un grippage mécanique ou d’un problème électrique.

LeadTurbo fournit des pièces de remplacement du marché de la rechange. Vérifiez le produit exact et son application, sans présumer d’une affiliation au constructeur d’origine ni d’une compatibilité universelle.

Installation du turbo Volvo D13 : priorités pour les moteurs diesel lourds

1. Éliminez la cause de la panne et les débris. Inspectez l’ensemble du circuit d’admission et de suralimentation après des dommages aux roues ou un rejet d’huile. Nettoyez ou remplacez les conduits concernés et l’échangeur d’air de suralimentation conformément aux instructions d’entretien. Des fragments piégés peuvent endommager le moteur ou le turbo de remplacement ; l’huile accumulée peut être aspirée dans les cylindres.

2. Rétablissez une alimentation et un retour d’huile fiables. Recherchez les obstructions, les dommages thermiques et la contamination dans le circuit d’alimentation. Remplacez les conduites suspectes si nécessaire. Confirmez que le retour d’huile est dégagé, correctement acheminé et qu’aucun joint ne déborde dans le passage. Vérifiez la pression du carter moteur et le fonctionnement du reniflard, sans supposer que l’huile s’évacue correctement.

3. Utilisez les joints appropriés et soutenez l’ensemble. Montez les joints neufs prescrits, respectez les procédures de serrage et alignez les conduites sans utiliser les boulons pour les forcer en position. Les sections lourdes de l’échappement nécessitent un soutien adapté. Empêchez toute pénétration de produit d’étanchéité ou de débris dans les passages d’huile.

4. Amorcez la lubrification avant de solliciter les paliers. Suivez les instructions d’amorçage du fournisseur avec une huile moteur propre et conforme aux spécifications. Si la procédure du moteur prévoit un entraînement au démarreur avec l’alimentation en carburant désactivée, utilisez la méthode approuvée pour établir la lubrification. Ne la remplacez pas par une procédure de démarrage improvisée.

5. Effectuez les contrôles de commande et de démarrage. Réalisez l’alignement, l’étalonnage ou le réapprentissage de l’actionneur électronique lorsque cela est nécessaire. Vérifiez les raccords de liquide de refroidissement lorsqu’ils sont présents. Au démarrage, recherchez les fuites d’huile, de liquide de refroidissement, d’air d’admission et de gaz d’échappement avant de mettre le moteur en charge. Vérifiez la réponse de la suralimentation et la présence éventuelle de défauts lors d’un essai de fonctionnement contrôlé.

Pour l’installation d’un turbo Volvo Penta, inspectez également le système d’échappement marin afin de rechercher une entrée d’eau ou une obstruction, selon la configuration. Une désignation de moteur commune ne suffit pas à établir que les ensembles pour camions et pour applications marines sont interchangeables.

Questions fréquentes

Comment identifier le turbocompresseur adapté à mon Volvo D13 ?

Relevez la référence complète figurant sur la plaque signalétique du turbo ainsi que la référence d’origine (OE), puis confirmez la désignation du moteur et son application. Comparez les raccordements des carters, les brides de fixation et la configuration de l’actionneur. Le nom du moteur ou le modèle du turbo ne suffit pas à établir la compatibilité.

Tous les turbos HX55 pour Volvo sont-ils interchangeables ?

Non. Le catalogue comprend des références HX55 pour différentes applications Volvo. La géométrie des carters, les caractéristiques des roues, les raccordements et les systèmes de commande peuvent différer. Vérifiez la référence complète de l’ensemble et la correspondance avec la référence d’origine (OE) avant de commander.

La présence d’huile dans les conduits d’air de suralimentation signifie-t-elle que le turbo est défectueux ?

Pas nécessairement. L’huile peut provenir de la ventilation du carter moteur, et un retour d’huile obstrué ou une pression excessive dans le carter moteur peut provoquer une fuite d’huile au niveau du turbo. Examinez la quantité d’huile, l’évolution de sa consommation, l’état du retour d’huile et le système de reniflard avant de conclure que le turbo est défectueux.

Puis-je remplacer uniquement le CHRA ?

Oui, si la cartouche correspond exactement au turbo et si les carters et les composants de commande réutilisés sont jugés conformes après inspection. Un CHRA ne corrige ni un carter fissuré, ni un mécanisme d’aubes endommagé, ni un actionneur défectueux. Assurez-vous que l’équilibrage a été vérifié et suivez les instructions de montage du fournisseur.

Un actionneur électronique de remplacement nécessite-t-il un étalonnage ?

Il peut nécessiter un alignement au montage, un étalonnage ou une procédure de réapprentissage à l’aide d’un équipement de diagnostic adapté. Suivez la procédure propre au turbo et au moteur concernés. Un connecteur électrique identique ne garantit pas que l’actionneur est correctement configuré.

Un turbo de camion peut-il remplacer un turbo Volvo Penta ?

Uniquement si une correspondance de références a été vérifiée pour l’application marine exacte. Une désignation de moteur commune ou une apparence similaire ne suffit pas à établir la compatibilité. Confirmez la référence complète de l’ensemble, les raccordements, la configuration des carters et les exigences d’installation.

Pourquoi le turbo de mon D13 siffle-t-il ?

Un sifflement nouveau peut provenir d’une fuite d’air ou d’échappement. Vérifiez le serrage des raccordements et effectuez un essai de mise sous pression du circuit d’air de suralimentation en respectant la procédure et les limites approuvées pour l’équipement. Un bruit aigu prononcé, semblable à une sirène, peut accompagner une roue endommagée, un déséquilibre du rotor ou une dégradation des paliers. Recherchez des dommages et des traces de frottement ; le bruit seul ne permet pas de vérifier l’équilibrage du rotor.

CHRA ou turbo complet pour Volvo D13 : que choisir ?

Choisissez un CHRA correspondant exactement au turbo lorsque les dommages se limitent aux paliers ou au rotor et que les carters et les composants de commande conservés sont jugés conformes après inspection. Choisissez un turbocompresseur complet lorsque plusieurs composants majeurs sont endommagés ou que l’état des carters est incertain. Vérifiez les caractéristiques exactes de la cartouche et la documentation d’équilibrage ; pour un ensemble complet, confirmez si l’actionneur, les joints et les éléments de fixation nécessaires à l’installation sont inclus.

Envoyez à LeadTurbo la référence figurant sur la plaque signalétique du turbo, la référence d’origine (OE), les informations du moteur et des photos afin de confirmer la compatibilité pour votre turbo Volvo D13, un autre turbocompresseur de camion Volvo ou une application marine.
