L’équilibrage du turbo permet à un turbocompresseur reconditionné de fonctionner sans vibrations excessives en maîtrisant les petits écarts de masse qui engendrent des charges importantes lorsque l’arbre tourne à grande vitesse.
Un turbo refait à bas prix et un ensemble central de remplacement correctement préparé peuvent sembler presque identiques sur un établi. Tous deux peuvent présenter des carters propres, des paliers neufs et une roue qui tourne librement. La différence essentielle peut être invisible : le comportement des pièces tournantes une fois assemblées et en rotation à grande vitesse.
Pour l’acheteur, la mention « équilibré » demande des précisions. Pour le mécanicien, remplacer les pièces usées ne représente qu’une partie du reconditionnement. Comprendre l’équilibrage des composants, l’équilibrage à basse vitesse et les essais à grande vitesse de l’ensemble central vous aide à évaluer le travail réellement effectué.
Pourquoi un léger balourd peut créer un problème important
La masse du rotor d’un turbocompresseur doit être répartie aussi uniformément que possible autour de son axe de rotation prévu. De petites variations de fabrication, l’usure, les dépôts ou une roue endommagée peuvent créer un excès de masse d’un côté par rapport à l’autre.
Lorsque le rotor tourne, cette répartition inégale produit une force tournante. Pour un même balourd, cette force augmente avec le carré de la vitesse de l’arbre. Doubler la vitesse multiplie la force due au balourd par quatre ; la tripler multiplie cette force par neuf.
Cela ne signifie pas que les vibrations mesurées augmentent toujours exactement dans ces proportions. Les paliers, les films d’huile, la flexibilité de l’arbre et les résonances influencent tous la réponse du système. Cela explique pourquoi un rotor qui semble ne poser aucun problème lorsqu’on le fait tourner à la main peut imposer de fortes charges à ses paliers en fonctionnement.
Des mouvements excessifs peuvent perturber les films d’huile qui soutiennent le rotor, accélérer l’usure des paliers et finir par permettre à une roue de toucher un carter. L’équilibrage réduit l’excitation à l’origine de cette chaîne de dégradation. Il ne peut ni redresser un arbre déformé, ni réparer des aubes endommagées, ni compenser des jeux de paliers inadaptés.
En quoi consiste réellement l’équilibrage du turbo ?
L’équilibrage des composants contrôle séparément les pièces tournantes, comme la roue de compresseur et l’ensemble formé par la roue de turbine et son arbre. L’équilibrage de l’ensemble évalue les pièces après leur assemblage.
Pour comprendre la différence entre l’équilibrage des composants et celui du turbo assemblé, gardez à l’esprit que des pièces équilibrées séparément conservent un certain balourd résiduel. Leurs positions relatives peuvent renforcer ces effets résiduels ou les compenser partiellement. De petites différences dans la mise en appui des surfaces d’assemblage peuvent aussi modifier le rotor terminé.
| Procédure | Ce qu’elle évalue | Son intérêt | Ce qu’elle ne permet pas d’établir |
|---|---|---|---|
| Équilibrage des composants | Les roues individuelles ou l’ensemble arbre de turbine | Réduit le balourd initial avant l’assemblage | Le comportement de l’ensemble central terminé |
| Équilibrage à basse vitesse dans deux plans | Un composant ou un rotor se comportant approximativement comme un corps rigide | Corrige à la fois les forces latérales et les effets de basculement | La réponse vibratoire complète à grande vitesse |
| Équilibrage de l’ensemble central à grande vitesse ou sur banc VSR | Le CHRA assemblé fonctionnant dans ses paliers | Contrôle la réponse à grande vitesse et guide les corrections supplémentaires | L’état général du turbo ou la conformité de son installation |
Ces catégories se recoupent : l’équilibrage des composants s’effectue couramment à basse vitesse. Une mention comme « toutes les roues sont équilibrées » ne signifie donc pas nécessairement que l’ensemble central assemblé a été contrôlé à grande vitesse.
CHRA signifie center housing rotating assembly : il s’agit du corps central et de l’ensemble tournant, comprenant le logement des paliers ainsi que les composants tournants et les éléments de palier associés. Pour vous aider à choisir, le guide « CHRA ou turbocompresseur complet » explique ce que comprend chaque solution de remplacement.
Roue de turbine : l’énergie des gaz entraîne l’arbre.
Surface de l’arbre : contrôler usure et rayures avant réutilisation.
Extrémité de l’arbre : liaison avec les pièces tournantes côté compresseur.

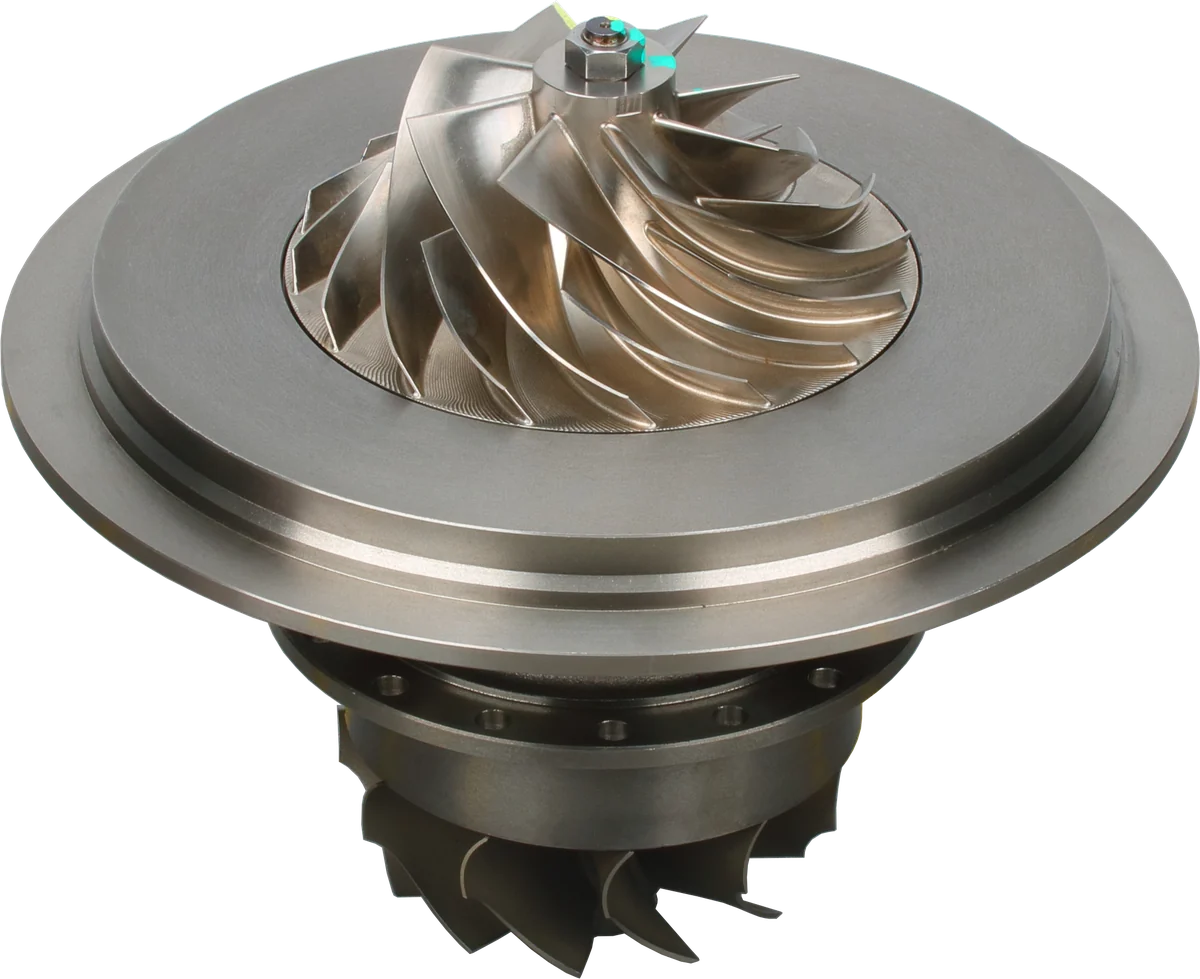

Photo produit de 2026. Les numéros repèrent les éléments expliqués ci-dessous.
Comment équilibrer un turbo à basse vitesse ?
Lors de l’équilibrage d’un turbocompresseur à basse vitesse, la pièce ou le rotor est testé dans des conditions où la flexion de l’arbre influence peu la mesure. Il peut alors être considéré approximativement comme un corps rigide.
L’équilibrage dans deux plans traite deux effets différents. Le premier correspond à un excès de masse global d’un côté, qui tend à déplacer le rotor latéralement. Le second est un effet de basculement causé par une répartition inégale de la masse sur sa longueur. Un rotor peut présenter peu de déséquilibre latéral apparent tout en développant un effet de basculement important lorsqu’il tourne.
L’équilibreuse mesure la réponse et détermine les corrections à apporter à deux endroits distincts le long de la pièce tournante. Un technicien effectue des corrections maîtrisées dans les zones autorisées, puis répète la mesure.
C’est pourquoi tenter d’équilibrer un turbo sans machine, par exemple en laissant une roue trouver sa position d’équilibre sur un arbre, en la faisant tourner à la main ou en vérifiant si elle « tourne sans résistance », ne permet pas d’établir son équilibre dynamique.
L’équilibrage à basse vitesse constitue la base d’un assemblage tournant fiable. Toutefois, il ne reproduit pas entièrement la réponse d’un arbre flexible et de ses paliers aux vitesses élevées de fonctionnement. La réalisation de cette étape ne valide pas automatiquement le CHRA complet.
Pourquoi l’équilibrage de l’ensemble central à grande vitesse est important
À grande vitesse, l’arbre d’un turbocompresseur peut se comporter comme un rotor flexible. Sa réponse en flexion devient importante, et les vibrations peuvent augmenter dans certaines plages de vitesse. Les paliers et leurs films d’huile influencent également les mouvements du rotor.
L’équilibrage de l’ensemble central à grande vitesse évalue l’unité assemblée dans des conditions qui révèlent des comportements pouvant échapper à un contrôle des composants à basse vitesse.
VSR signifie généralement vibration sorting rig, c’est-à-dire un banc de contrôle vibratoire. Lors d’un équilibrage VSR typique, le CHRA reçoit une alimentation en huile contrôlée tandis que de l’air comprimé entraîne la turbine sur une plage de vitesse définie. L’équipement mesure les vibrations, puis le technicien effectue les corrections d’équilibrage autorisées aux endroits nécessaires avant de recommencer l’essai.
L’objectif est de contrôler l’assemblage réel, en tenant compte notamment des effets suivants :
- Le balourd résiduel de chaque composant.
- Les positions angulaires relatives des pièces assemblées.
- Les petites différences de mise en appui et d’alignement entre les pièces de l’assemblage tournant.
- La réponse du rotor à grande vitesse dans ses paliers.
L’équilibrage VSR complète l’équilibrage des composants. Il ne doit pas servir à masquer des pièces endommagées ou un assemblage incorrect.
Les procédures d’essai et les limites d’acceptation dépendent de la conception du turbo et de l’équipement utilisé. Aucune vitesse d’essai ni valeur de vibration annoncée ne suffit, à elle seule, à prouver que tous les ensembles centraux sont acceptables. Pour être utile, un résultat d’équilibrage à grande vitesse doit pouvoir être associé à l’unité fournie et interprété selon une procédure d’essai adaptée.
Quels peuvent être les symptômes d’un turbo mal équilibré ?
Un mauvais équilibrage peut produire un sifflement ou un bruit aigu qui varie avec la vitesse du turbo. La force d’excitation fondamentale se répète une fois par tour d’arbre, même si le bruit perçu dépend aussi de la façon dont le turbo et les structures environnantes transmettent le son.
Les autres conséquences possibles comprennent une usure prématurée des paliers, le contact d’une roue avec un carter et des fuites d’huile liées à des mouvements excessifs du rotor ou à des zones d’étanchéité endommagées.
Aucun de ces symptômes ne prouve à lui seul la présence d’un balourd. Une inspection pratique doit prendre en compte les points suivants :
- Nouveau bruit après reconditionnement : vérifiez les raccordements d’admission et d’échappement ainsi que le turbo.
- Frottement ou contact d’une roue : recherchez les dommages et contrôlez l’état des paliers avant de poursuivre l’utilisation.
- Dégradation précoce des paliers : examinez l’alimentation en huile, la contamination, les jeux et l’historique des opérations d’équilibrage.
- Fuite d’huile ou fumée : contrôlez le retour d’huile et la pression dans le carter moteur, ainsi que l’état interne du turbo.
- Pannes répétées : identifiez la cause initiale avant d’installer un autre ensemble central.
Le système d’étanchéité d’un turbo dépend des conditions de fonctionnement et des jeux ; une fuite d’huile ne signifie pas automatiquement qu’un « joint d’étanchéité d’huile » est défectueux. Consultez le guide sur les causes des fuites d’huile d’un turbocompresseur pour une démarche de diagnostic plus complète.
L’instabilité du film d’huile est également différente d’un balourd. Le tourbillonnement du film d’huile, ou oil whirl, peut créer des vibrations à une fréquence inférieure à celle de rotation de l’arbre, tandis que le fouettement dû au film d’huile, ou oil whip, peut se coupler à un mode vibratoire du rotor. Un meilleur équilibrage ne suffit pas nécessairement à résoudre ces phénomènes. Le diagnostic d’un bruit doit les distinguer, plutôt que d’attribuer chaque tonalité à un excès de masse sur une roue.
Pourquoi vous devez laisser un CHRA équilibré assemblé
Une fois le CHRA équilibré en tant qu’ensemble, ses pièces tournantes constituent une combinaison vérifiée.
Retirer la roue de compresseur, desserrer l’écrou de l’arbre ou faire tourner la roue par rapport à l’arbre peut modifier cette combinaison. Le réindexage consiste à modifier la position angulaire des pièces les unes par rapport aux autres. Même le remontage des mêmes pièces peut introduire de petites différences de mise en appui.
Les marques de peinture sont des repères utiles pour l’assemblage, mais leur alignement ne prouve pas que l’équilibrage précédent a été rétabli. Le remplacement d’une roue, d’un arbre ou d’une entretoise tournante justifie d’autant plus de répéter les contrôles appropriés.
Respectez ces précautions lors de l’installation :
- Conservez intact l’assemblage tournant équilibré.
- Suivez les instructions du fournisseur pour tout ajustement autorisé d’un carter.
- Empêchez les débris de pénétrer dans les passages d’huile et les zones des roues.
- Confiez tout assemblage tournant démonté ou modifié à un professionnel pour évaluation.
Modifier l’orientation d’un carter extérieur, lorsque la conception le permet, est différent du réindexage des pièces tournantes. Dans les deux cas, il faut suivre la procédure appropriée.
Que demander à un fournisseur de turbos reconditionnés ou de CHRA ?
Le prix seul ne permet pas d’établir la qualité. Un ensemble central moins cher peut bénéficier d’une procédure documentée, tandis qu’une offre plus coûteuse peut fournir peu de preuves. Posez des questions précises avant de commander :
- Qu’est-ce qui a été équilibré ? Les composants individuels, le rotor assemblé ou le CHRA complet ?
- Cet ensemble central assemblé a-t-il été testé à grande vitesse ? Demandez si un essai VSR fait partie de la procédure pour ce modèle.
- Le résultat peut-il être rattaché à cette unité ? Recherchez un numéro de série correspondant ou un autre identifiant clair.
- Quelle procédure d’acceptation s’applique ? Demandez comment le fournisseur détermine si le résultat est conforme pour cette conception de turbo.
- Quels éléments ont été inspectés avant l’équilibrage ? L’état de l’arbre, les dommages aux roues, les ajustements des paliers et les jeux restent essentiels.
- Que se passe-t-il si l’assemblage est démonté ou modifié, ou s’il arrive endommagé ? Obtenez les instructions d’installation et de retour.
Un graphique dépourvu d’identification, d’unités ou de critères d’acceptation offre peu de garanties. Inversement, tous les fournisseurs ne joignent pas un rapport imprimé dans la boîte ; demandez quels relevés ou documents décrivant la procédure sont disponibles.
« Roues prééquilibrées » et « CHRA équilibré sur banc VSR » décrivent des niveaux de travail différents. Si la réponse reste vague, intégrez une inspection et un équilibrage professionnels à votre comparaison des coûts.
Choisir un kit de réparation ou un ensemble central assemblé
Un kit de réparation remplace certaines pièces d’entretien spécifiées. Il ne prouve ni que les roues et l’arbre réutilisés restent en bon état, ni que l’équilibrage du turbo reconditionné est correct.
Un kit peut être pertinent lorsque les pièces principales passent l’inspection et que le professionnel chargé du reconditionnement dispose de l’équipement nécessaire. Consultez le guide sur le choix d’un kit de réparation de turbocompresseur avant de supposer que des paliers neufs résoudront le problème.
Un ensemble central assemblé et correctement équilibré peut simplifier l’intervention lorsque les carters qui l’entourent et les organes de commande restent utilisables. Confirmez la référence exacte et l’application avant de choisir un CHRA ou un ensemble central de remplacement.
Dans les deux cas, il reste nécessaire de corriger la cause de la panne initiale. Suivez les contrôles présentés dans le guide sur les éléments à inspecter avant d’installer un turbocompresseur de remplacement, en particulier la lubrification, la contamination et le retour d’huile.
Questions fréquentes
Faut-il équilibrer un turbo diesel reconditionné ?
Toute remise en état qui modifie l’assemblage tournant nécessite une vérification de son équilibrage selon une procédure adaptée au turbo concerné. Réutiliser les roues d’origine ou installer des paliers neufs ne garantit pas que le rotor assemblé reste dans les limites acceptables.
L’équilibrage des composants suffit-il pour un CHRA de remplacement ?
L’équilibrage des composants constitue une première étape importante, mais il ne permet pas de valider le CHRA complet. Demandez comment le fournisseur contrôle l’équilibrage de l’ensemble et si un essai à grande vitesse est prévu pour cette conception de turbo.
Puis-je refaire un turbo chez moi sans équipement d’équilibrage ?
Vous pouvez effectuer les opérations d’inspection et d’installation adaptées à vos moyens, mais vous ne pouvez pas vérifier l’équilibrage du rotor à la main. Si vous refaites l’assemblage tournant, prévoyez un équilibrage professionnel. Un CHRA assemblé et correctement équilibré peut être une solution plus pratique.
Un sifflement du turbo indique-t-il toujours un mauvais équilibrage ?
Non. L’écoulement normal de l’air, les fuites à l’admission ou à l’échappement, les roues endommagées et les problèmes de paliers peuvent aussi produire du bruit. Un nouveau sifflement après reconditionnement mérite une vérification, mais le bruit seul ne permet pas de confirmer un balourd.
L’équilibrage peut-il corriger une fuite d’huile du turbo ?
Uniquement si le balourd et les mouvements ou l’usure qu’il provoque contribuent à la fuite, et si les pièces endommagées sont également réparées. Un retour d’huile obstrué, la pression dans le carter moteur, les problèmes de lubrification et les autres causes nécessitent leur propre diagnostic.
Puis-je retirer la roue de compresseur d’un CHRA équilibré ?
Retirer la roue ou modifier sa position angulaire peut changer l’équilibrage de l’ensemble. Aligner les anciens repères ne permet pas de vérifier le résultat. Faites contrôler le CHRA et rééquilibrer si nécessaire avant de le remettre en service.
Un turbo de remplacement est-il déjà équilibré ?
Ne supposez pas qu’il est équilibré en tant qu’ensemble complet. Demandez si le fournisseur a équilibré les composants individuels, le rotor assemblé ou le CHRA complet. Des roues prééquilibrées ne suffisent pas à valider l’équilibrage de l’ensemble. Vérifiez si un essai à grande vitesse est prévu pour cette conception de turbo et si le résultat peut être rattaché à votre unité.
Pour obtenir de l’aide dans le choix d’une pièce de remplacement, contactez LeadTurbo en indiquant la référence de votre turbo, les caractéristiques de votre véhicule et les symptômes constatés.
