Turbo Detroit Series 60 : symptômes et remplacement

Un problème de turbo Detroit Series 60 se manifeste souvent en charge : le camion manque de puissance en traction, les fumées augmentent ou un sifflement habituel change. Ces symptômes méritent une investigation, mais ils ne signifient pas automatiquement que le turbocompresseur est défaillant. Un manchon de suralimentation fendu ou un retour d’huile obstrué peut produire des symptômes semblables à ceux d’une défaillance interne.

La Series 60 est une famille de moteurs diesel six cylindres en ligne à quatre temps, largement associée aux poids lourds. Son turbocompresseur utilise l’énergie des gaz d’échappement pour entraîner un compresseur et fournir davantage d’air à la combustion. Sur un moteur diesel fortement sollicité, un débit d’air et une lubrification fiables sont essentiels aux performances en traction, à la qualité de la combustion et à la durée de vie des composants.

Pour réussir le remplacement du turbo d’un Series 60, commencez par deux vérifications : identifiez précisément l’ensemble et déterminez pourquoi le turbo existant est tombé en panne.

Identifier le turbo Detroit Series 60 installé

Le catalogue LeadTurbo comprend des turbocompresseurs complets S400S061, S400S062, K31, GT4294JNS, GT4708BJNS, GTA4202, GTA4294 et GTA4502V. Il comprend également une fiche de carter de turbine S410SX mentionnant Detroit Diesel S60.

Une recherche comme « turbo GT4294 » ou « turbo S400 Detroit » peut vous aider à trouver des modèles potentiels, mais ces termes ne suffisent pas à confirmer la compatibilité. De même, « turbocompresseur Series 60 » désigne une famille d’applications, et non un ensemble unique interchangeable.

Pour identifier un turbo Series 60, recherchez une plaque signalétique, une étiquette ou une zone d’identification frappée, généralement sur le carter de compresseur ; son emplacement varie selon l’ensemble. Nettoyez-la délicatement et photographiez chaque ligne. Relevez les numéros complets, les espaces et les suffixes. Un numéro de fonderie sur un carter peut identifier cette pièce moulée sans identifier le turbo complet.

Le modèle du turbo désigne une famille de conception. Une référence de pièce d’origine (OE) identifie une pièce de rechange précise de première monte, tandis qu’un numéro d’ensemble de turbo identifie une configuration spécifique. Les numéros de catalogue peuvent servir de références de remplacement : vérifiez donc ce que représente chaque numéro.

Relevez l’identification du moteur à titre d’information complémentaire. Photographiez la bride de fixation, la sortie du compresseur, le raccordement d’échappement, les raccordements d’huile et tout actionneur présent. Si la plaque manque, utilisez ces éléments pour faciliter l’identification plutôt que de commander uniquement d’après l’apparence.

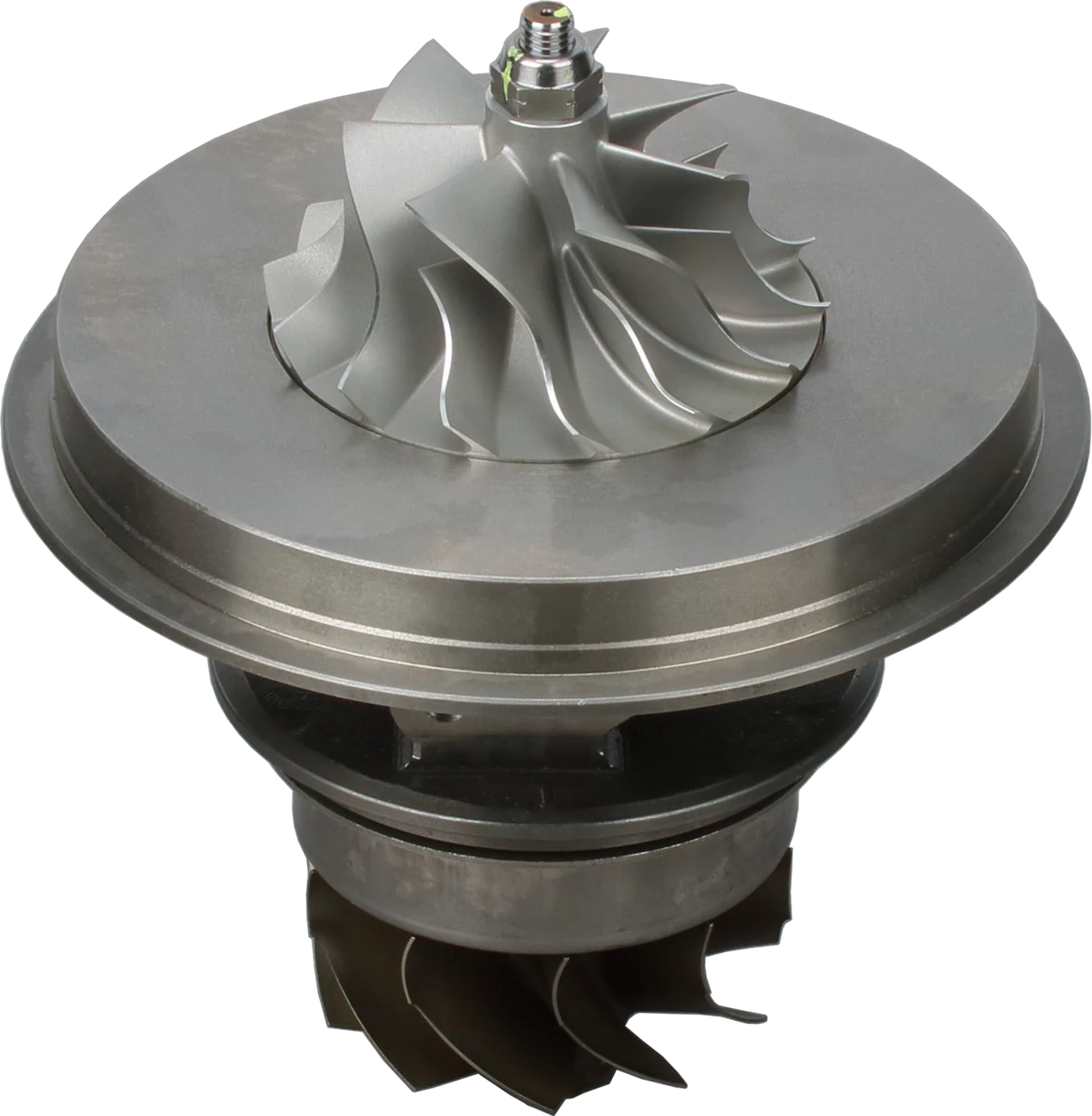

1. 1

   Roue de compresseur : transmet la puissance de l’arbre à l’air.

2. 2

   Carter central : porte l’ensemble tournant lubrifié.

3. 3

   Roue de turbine : l’énergie des gaz entraîne l’arbre.

Photo produit de 2026. Les numéros repèrent les éléments expliqués ci-dessous.

Exemples représentatifs du catalogue

Ces exemples doivent être vérifiés par rapport à la plaque signalétique du turbo installé et à la référence de pièce d’origine (OE) ; il ne s’agit pas d’un tableau d’interchangeabilité. Les applications ci-dessous reprennent les libellés des fiches du catalogue. Des abréviations comme « 6L » ou « 6L60 » ne doivent pas être considérées comme des indications de cylindrée vérifiées.

Notez que la référence 171702 apparaît avec des types de produits et des désignations de modèles différents. Cette double utilisation doit être clarifiée avant toute commande ; elle ne prouve pas l’interchangeabilité.

Pourquoi des ensembles similaires peuvent différer

Le rapport A/R d’un carter décrit la relation entre la section d’un passage et son rayon, et influe sur l’écoulement. Le trim du compresseur et celui de la turbine décrivent la géométrie des roues. Ces différences peuvent modifier la réponse et la capacité de débit, même lorsque les ensembles se ressemblent.

Le système de régulation compte également. Une soupape de décharge, ou wastegate, permet à une partie des gaz d’échappement de contourner la turbine. Une configuration dite « free-floating » ne comporte ni soupape de décharge ni mécanisme de turbine à géométrie variable. Un turbo à géométrie variable modifie la section effective des passages de gaz dans la turbine. Vérifiez la configuration installée ; le résumé du catalogue ne précise pas tous les détails de commande de chaque référence.

Comparez les brides de fixation et de sortie, l’orientation des carters, les raccordements d’alimentation et de retour d’huile, ainsi que les raccordements de liquide de refroidissement, le cas échéant. La possibilité de fixer mécaniquement le turbo ne prouve pas à elle seule qu’il répond aux besoins du moteur en matière de débit d’air et de régulation.

Symptômes de panne du turbo Detroit Series 60 et diagnostic

Perte de pression de suralimentation et manque de puissance en traction. Commencez par le filtre à air, les conduits d’admission, les manchons, les colliers et le refroidisseur d’air de suralimentation. Une fuite d’air comprimé réduit la quantité d’air qui atteint les cylindres. Une fuite d’échappement en amont de la turbine réduit l’énergie disponible pour l’entraîner. Recherchez des traces de suie autour des raccords d’échappement et effectuez un essai sous pression du circuit d’air de suralimentation selon la procédure d’entretien applicable.

Si ces systèmes sont conformes, recherchez des dommages aux roues, une résistance anormale à la rotation des paliers, une restriction à l’échappement et des défauts de régulation de la suralimentation. Comparez les valeurs de diagnostic aux données d’entretien plutôt que de supposer qu’une même pression de suralimentation cible s’applique à tous les Series 60.

Fumées noires, bleues ou blanches. Une fumée noire peut indiquer un apport d’air insuffisant par rapport à la quantité de carburant injectée, mais des défauts d’alimentation en carburant peuvent aussi y contribuer. Une fumée bleue suggère une combustion d’huile, dont l’origine peut se situer dans le turbo ou le moteur. Une fumée blanche peut être liée à du carburant imbrûlé ou à du liquide de refroidissement et ne prouve pas une défaillance du turbo. Notez les conditions d’apparition de la fumée et toute évolution de la consommation d’huile ou de liquide de refroidissement.

Fuite d’huile ou présence d’huile dans les conduites de suralimentation. Remontez les fuites externes jusqu’à leur source, notamment les raccords d’alimentation, les jonctions du retour d’huile et les composants moteur voisins. Dans le circuit d’air, un léger film d’huile ne suffit pas à établir une défaillance du turbo.

La maîtrise des fuites d’huile du turbo dépend en partie des conditions de pression et du libre écoulement du retour d’huile. Un retour obstrué ou une pression excessive dans le carter moteur peut empêcher l’huile de quitter correctement le carter de palier. Une restriction à l’admission peut également perturber les conditions de pression. Vérifiez ces causes avant de conclure à un problème d’étanchéité interne. Une accumulation importante d’huile nécessite une investigation avant tout redémarrage.

Bruit aigu, sifflement ou frottement. Un nouveau sifflement peut provenir d’une fuite d’air ou d’un raccord d’échappement. Un bruit de sirène qui s’intensifie peut indiquer une détérioration des paliers, une roue endommagée ou un déséquilibre. Un bruit de frottement suggère un contact possible entre des pièces tournantes et fixes.

Le bruit seul ne permet pas d’identifier le composant défaillant. Inspectez le circuit d’air et les roues, et mettez le bruit en relation avec les conditions de fonctionnement. Arrêtez le moteur si vous constatez des signes de contact des roues ou d’aspiration importante d’huile.

Jeu de l’arbre. Effectuez ce contrôle uniquement lorsque le moteur est arrêté et que l’ensemble peut être manipulé sans danger. Les turbos à paliers lisses peuvent présenter un jeu radial perceptible en l’absence de pression d’huile de fonctionnement. Cela ne signifie pas que tout jeu de l’arbre est acceptable.

Mesurez les jeux radial et axial et comparez-les aux limites appropriées. Des points durs, des aubes endommagées, des traces de contact ou un jeu excessif nécessitent une inspection approfondie. Un contrôle au doigt ne remplace pas une mesure.

Carter de turbine fissuré. Les cycles répétés de chauffage et de refroidissement créent des contraintes thermiques ; une température excessive des gaz d’échappement ou des contraintes de montage peuvent aggraver les dommages. Les fissures peuvent provoquer des fuites d’échappement, modifier l’écoulement ou compromettre l’intégrité structurelle. Évaluez leur emplacement et leur étendue selon les critères de service du carter. Ne supposez pas que toute anomalie de surface est sans conséquence, ni que toute petite anomalie exige la même réparation.

Problèmes d’actionneur ou de commande. Si le turbo en est équipé, inspectez les durites de la soupape de décharge, la tringlerie et les signaux de commande. Sur une installation à géométrie variable commandée électroniquement, vérifiez le câblage, les connecteurs, les codes défaut, le déplacement demandé et la réponse réelle. Des mécanismes internes grippés peuvent produire des symptômes semblables à ceux d’un actionneur défaillant. Suivez la procédure de diagnostic appropriée avant de remplacer l’un ou l’autre de ces composants.

Quel que soit le symptôme, inspectez soigneusement le système de lubrification. Un manque d’huile peut rompre le film protecteur des paliers ; une huile contaminée peut abraser leurs surfaces. Vérifiez l’état de l’huile, l’historique d’entretien, les restrictions d’alimentation et la pression d’huile moteur en vous référant aux spécifications appropriées. Inspectez la ventilation du carter moteur et recherchez la cause d’un passage excessif de gaz de combustion vers le carter.

Les corps étrangers constituent une autre cause de défaillance. Des filtres endommagés, des éléments de fixation desserrés dans l’admission ou des débris provenant du moteur peuvent endommager les roues et perturber l’équilibrage. Identifiez leur origine avant d’installer des pièces neuves.

Comment choisir un turbo Series 60

Turbocompresseur complet. Cette solution convient souvent lorsque plusieurs composants sont endommagés, qu’un carter est inutilisable ou qu’une remise en état fiable est difficilement réalisable. Confirmez la référence exacte de l’ensemble et le contenu de la fiche produit, notamment les composants de commande inclus. Ces produits du catalogue sont des pièces de remplacement du marché indépendant ; les applications mentionnées n’impliquent aucune affiliation avec le constructeur d’origine (OEM).

CHRA/cartouche. Une cartouche remplace l’ensemble central tournant tout en conservant les carters extérieurs appropriés. Cette solution peut être pertinente lorsque les composants internes sont endommagés, mais que les carters, les surfaces de centrage et le mécanisme de commande restent utilisables. Vérifiez la correspondance exacte de la cartouche ainsi que ses exigences d’équilibrage et d’assemblage.

Kit de réparation. Envisagez un kit lorsque l’inspection révèle une usure réparable et que les principaux composants réutilisables restent conformes aux spécifications. Le contenu des kits varie. Un kit ne remet pas en état un arbre endommagé, un alésage de carter de palier usé ou une roue fissurée. La remise en état exige des mesures précises, des procédures d’assemblage adaptées et un équipement d’équilibrage approprié.

Carters ou roues individuels. Le catalogue comprend des carters de compresseur, des carters de turbine, des carters de palier, des roues de compresseur et des ensembles roue de turbine/arbre. Ces pièces conviennent aux réparations ciblées reposant sur un diagnostic précis. Le remplacement d’une roue modifie l’ensemble tournant et nécessite une vérification professionnelle de l’équilibrage. Le choix du carter doit tenir compte de la géométrie, des éléments de centrage et des raccordements.

Des joints sont également proposés. Confirmez les éléments d’étanchéité et les joints nécessaires à l’installation concernée plutôt que de supposer qu’ils sont inclus avec un turbo complet ou une cartouche.

Contrôles de montage pour les moteurs diesel de poids lourds

Soutenez le poids du turbo pendant la dépose et la pose. Évitez de faire supporter cette charge aux conduites d’huile, aux raccordements d’échappement ou aux goujons du collecteur. Inspectez les surfaces de montage, les fixations, les supports et l’alignement de l’échappement.

Effectuez ces contrôles avant le montage du turbo Series 60 de remplacement :

• Nettoyez l’admission et le circuit d’air de suralimentation. Inspectez les conduits et le refroidisseur d’air de suralimentation pour détecter la présence d’huile et de fragments provenant du turbo défaillant. Remplacez les composants qui ne peuvent pas être nettoyés de façon fiable ou qui présentent des dommages internes.
• Inspectez l’alimentation et le retour d’huile. Recherchez des dépôts de calamine, des sections écrasées, des restrictions et des raccords endommagés. Assurez-vous que le cheminement et l’orientation du retour d’huile respectent les exigences de montage.
• Utilisez les joints et éléments d’étanchéité neufs appropriés. Empêchez toute pâte d’étanchéité ou tout débris de pénétrer dans les passages d’huile. Respectez les procédures de serrage prescrites.
• Contrôlez la pression dans le carter moteur. Éliminez les restrictions de ventilation et recherchez la cause d’un passage excessif de gaz de combustion vers le carter susceptible de gêner le retour d’huile du turbo.
• Amorcez la lubrification du turbo. Suivez la procédure de lubrification du fournisseur, utilisez l’huile propre spécifiée et établissez la pression d’huile avant le démarrage lorsque la procédure d’entretien du moteur l’exige.
• Vérifiez les réglages de commande. Effectuez tout étalonnage ou réapprentissage requis de l’actionneur électronique. Ne modifiez pas les butées de l’actionneur ni les réglages de la tringlerie de manière approximative.

Après le démarrage, recherchez les fuites d’huile, de gaz d’échappement, de liquide de refroidissement le cas échéant, et d’air de suralimentation. Confirmez la pression d’huile et vérifiez les codes défaut. Augmentez progressivement la charge tout en surveillant le fonctionnement. Contrôlez à nouveau les raccordements après le cycle de fonctionnement prescrit, et vérifiez que le symptôme initial et sa cause ont été éliminés.

Questions fréquentes

Comment identifier le turbocompresseur de mon Detroit Series 60 ?

Relevez tous les numéros figurant sur la plaque signalétique du turbo, y compris les suffixes, et photographiez l’ensemble complet. Vérifiez la correspondance du numéro d’ensemble du turbo et de la référence de pièce d’origine (OE), puis contrôlez les carters, les brides, les raccordements et le système de commande. La famille de moteurs ne suffit pas à elle seule.

Une faible pression de suralimentation indique-t-elle une panne du turbo ?

Non. Des fuites du circuit d’air de suralimentation, des restrictions à l’admission, des fuites d’échappement en amont de la turbine, des défauts de commande et des problèmes moteur peuvent tous réduire la pression de suralimentation. Testez ces systèmes et inspectez le turbo avant de déterminer quel composant est défaillant.

Un certain jeu de l’arbre du turbo est-il normal ?

Un certain jeu radial peut être normal sur un turbo à paliers lisses en l’absence de pression d’huile. Le jeu admissible dépend de l’ensemble concerné et doit être mesuré puis comparé à ses limites de service. Un contact des aubes, un point dur ou un jeu axial excessif nécessite une investigation.

Puis-je remplacer uniquement le CHRA ?

Oui, si la cartouche correspond exactement au turbo et si l’inspection confirme que les carters et les composants de commande peuvent être réutilisés. Un CHRA ne corrige ni un carter fissuré, ni des surfaces de centrage endommagées, ni un actionneur défectueux.

Un kit de réparation peut-il résoudre un problème de fumée lié au turbo ?

Uniquement si la cause est une usure interne réparable et si les autres composants respectent les spécifications. Un retour d’huile obstrué, une pression excessive dans le carter moteur, une restriction à l’admission et l’usure du moteur peuvent également provoquer des fumées liées à l’huile. Un kit ne peut pas corriger ces problèmes.

Tous les turbocompresseurs pour Series 60 sont-ils interchangeables ?

Non. Les ensembles peuvent différer par la géométrie des roues, le rapport A/R des carters, les brides, les raccordements et les composants de régulation de la suralimentation. Même des références de catalogue similaires doivent être vérifiées. Vérifiez la correspondance du numéro de la plaque signalétique et de la référence de pièce d’origine (OE) avant de commander.

Turbo complet ou CHRA : que choisir ?

Un turbocompresseur complet convient souvent lorsque plusieurs composants sont endommagés ou qu’un carter est inutilisable. Un CHRA compatible peut remplacer les composants internes endommagés lorsque les carters, les surfaces de centrage et le mécanisme de commande restent utilisables.

Envoyez à LeadTurbo le numéro de la plaque signalétique de votre turbo Detroit Series 60, la référence de pièce d’origine (OE), les informations sur le moteur et des photos afin de confirmer la compatibilité avant de commander.
