Turbo Cummins ISL : guide du HX40W et du remplacement

Le remplacement d’un turbo Cummins ISL commence par son identification, et non par la cylindrée du moteur ou son apparence. Une même famille de moteurs peut être associée à plusieurs modèles de turbos dans un catalogue, et même deux unités portant la désignation HX40W peuvent présenter des exigences de montage différentes.

Pour les mécaniciens chargés de l’entretien des flottes, des autobus et des camions, l’intervention comporte deux priorités : sélectionner le bon ensemble et déterminer pourquoi le turbo précédent ne fonctionnait plus correctement. Remplacer une unité endommagée sans corriger un manque d’alimentation en huile, une contamination de l’admission ou un défaut de commande peut immédiatement compromettre le remplacement.

LeadTurbo fournit des pièces de remplacement pour le marché de la rechange. Les applications indiquées au catalogue constituent un point de départ ; le numéro figurant sur la plaque signalétique du turbo et la référence d’origine (OE) doivent être vérifiés avant toute commande.

La famille de moteurs et l’importance de l’état du turbo

La famille Cummins C/L comprend le 6CT de 8.3 litres et l’ISL de 8.9 litres, deux moteurs diesel à six cylindres en ligne. Dans les véhicules lourds et les applications industrielles, ces moteurs ont besoin d’un débit d’air suffisant sous charge prolongée.

Le turbocompresseur utilise l’énergie des gaz d’échappement pour entraîner un compresseur qui augmente la densité de l’air d’admission. Un débit d’air réduit peut entraîner une baisse de la capacité de traction, de la fumée et des contraintes thermiques accrues dans certaines conditions de fonctionnement. Un moteur à commande électronique peut également limiter la quantité de carburant injectée ou passer en mode de puissance réduite lorsque les paramètres mesurés sortent des limites de régulation.

L’état du turbo influe donc sur bien plus que l’accélération. Des paliers endommagés, des conduites d’air de suralimentation non étanches ou un mécanisme de commande qui se grippe peuvent interrompre le service d’un véhicule. Toutefois, un manque de puissance ne suffit pas à désigner le turbo comme composant défaillant.

Identifiez le turbo Cummins ISL avant de choisir son remplacement

Recherchez une plaque signalétique, une étiquette ou une zone d’identification gravée sur le turbo, généralement sur le carter de compresseur. L’emplacement varie, et les conduites ou les protections en place peuvent la masquer. Moteur froid, nettoyez délicatement la zone et photographiez toutes les indications lisibles.

Relevez le numéro complet de l’ensemble, toute référence OE/client indiquée, la désignation du modèle et le numéro de série. Conservez les préfixes et les suffixes. Un numéro de fonderie sur un carter peut identifier uniquement cette pièce moulée, et non le turbo complet.

Le modèle désigne une famille de turbocompresseurs ; une référence OE identifie une application de remplacement plus précise. Pour savoir quel turbo convient à un Cummins ISL, n’utilisez pas ces deux identifiants indifféremment.

Le catalogue LeadTurbo comprend des références H1E, H2D, HX35, HX35W, HX40, HX40W, HE400WG, HE400VG et HE431V pour les applications répertoriées. Certaines références HX35W concernent des applications QSC ou ISC ; elles ne prouvent donc pas la compatibilité avec tous les 6CT ou ISL. Pour rechercher un turbocompresseur ISLe, notez que les titres correspondants du catalogue utilisent généralement « ISLE ». Le libellé de l’application permet d’affiner la recherche, mais ne garantit pas l’interchangeabilité.

Les principales différences à vérifier comprennent :

• Géométrie du carter de turbine : le rapport A/R, lorsqu’il est indiqué, décrit le rapport entre une section de passage du carter et un rayon. La géométrie du carter influe sur l’écoulement des gaz d’échappement et la réponse du turbo ; une forme extérieure identique ne suffit pas.
• Régulation de la suralimentation : une soupape de décharge, ou wastegate, dévie une partie des gaz d’échappement pour contourner la turbine. Une configuration sans régulation ne comporte ni wastegate ni commande de géométrie variable. Un turbo à géométrie variable (VGT) modifie la géométrie de passage des gaz dans la turbine. Vérifiez la configuration réelle au lieu de la déduire du nom du moteur.
• Caractéristiques des roues : les diamètres des roues de compresseur et de turbine, leur trim et la géométrie de leurs aubes doivent correspondre à l’ensemble prévu.
• Raccordements : vérifiez les raccords d’alimentation en huile, la position du retour d’huile, les raccords de liquide de refroidissement s’il y en a, les dimensions des entrées et sorties, les brides de fixation et l’orientation des carters.
• Actionnement : confirmez le type d’actionneur, sa fixation, son connecteur le cas échéant et les réglages requis.

Lors de la comparaison des turbos HX40W et HE400WG dans le catalogue, gardez à l’esprit que des libellés d’application similaires ne garantissent pas leur interchangeabilité.

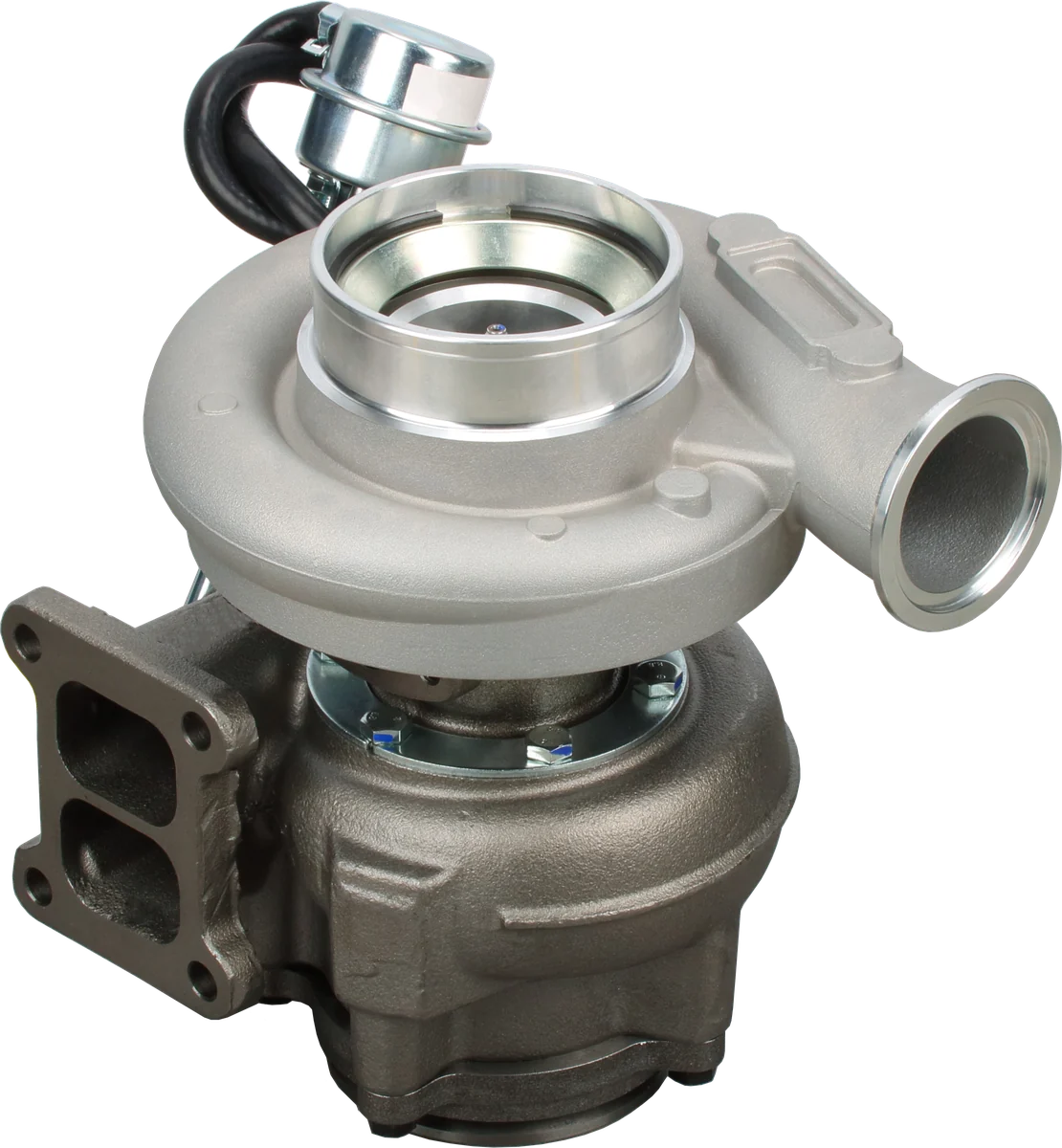

1. 1

   Carter compresseur : guide l’air comprimé.

2. 2

   Carter turbine : dirige les gaz vers la turbine.

3. 3

   Actionneur : vérifier le type, la tringlerie et le réglage.

Photo produit de 2026. Les numéros repèrent les éléments expliqués ci-dessous.

Exemples représentatifs du catalogue : à vérifier avec la plaque signalétique

Ces exemples proviennent du catalogue LeadTurbo. Ils servent de repères d’identification et ne constituent pas un tableau de compatibilité universel.

La présence de deux lignes portant la référence 3596987 illustre l’importance du type de produit : un turbo complet et une cartouche correspondent à des achats différents, même lorsque le catalogue utilise le même numéro de référence.

Symptômes de panne du turbo Cummins ISL, mécanismes en cause et contrôles avant remplacement

Perte de pression de suralimentation et fumée noire. Une durite d’air de suralimentation fendue, un échangeur de suralimentation non étanche, un filtre à air colmaté ou une fuite d’échappement en amont de la turbine peut réduire l’alimentation en air. Une wastegate bloquée en position ouverte peut détourner une quantité excessive de gaz d’échappement de la turbine. Les défauts de géométrie variable peuvent également perturber la régulation de la suralimentation.

La fumée noire indique une combustion incomplète et peut accompagner un manque d’air, mais les problèmes d’alimentation en carburant et d’injecteurs doivent aussi être pris en compte dans le diagnostic. Inspectez les conduits d’admission et effectuez un essai d’étanchéité sous pression du circuit d’air de suralimentation selon la procédure d’entretien applicable. Recherchez les traces de suie d’échappement, les obstructions et les codes de défaut, puis vérifiez la cohérence des valeurs des capteurs avant de conclure à une défaillance du turbo.

Fuite d’huile et fumée bleue. La maîtrise des fuites d’huile dans le turbo dépend en partie des conditions de pression et d’un retour d’huile sans obstruction. Un retour obstrué ou une pression excessive dans le carter moteur peut provoquer une fuite d’huile dont la cause ne serait pas corrigée par un simple remplacement des éléments d’étanchéité. L’usure des paliers peut y contribuer, tandis que la ventilation du carter moteur peut introduire de l’huile dans l’admission indépendamment du turbo.

Vérifiez le niveau et la consommation d’huile moteur, l’état du reniflard, la pression dans le carter moteur ainsi que les conduites d’alimentation et de retour d’huile. Inspectez l’échangeur de suralimentation pour rechercher une accumulation d’huile. Une accumulation importante ou une fumée d’huile abondante nécessite des investigations avant tout redémarrage, car l’huile aspirée peut servir de combustible et provoquer un emballement du moteur.

Bruit aigu, sifflement ou frottement. Un certain bruit d’écoulement d’air est normal. Un nouveau sifflement sous charge peut provenir d’une fuite d’air de suralimentation ou d’échappement. Un bruit aigu évoquant une sirène peut accompagner des dommages ou un déséquilibre de l’ensemble tournant ; un bruit de frottement suggère un éventuel contact d’une roue avec le carter.

Le bruit seul ne permet pas de déterminer l’état des paliers. Des aubes endommagées et des dépôts peuvent modifier l’équilibrage du rotor, tandis qu’une lubrification perturbée peut endommager les surfaces des paliers. Recherchez les dommages causés par des corps étrangers et les traces de contact. Ne modifiez pas l’alimentation en huile ou les jeux des paliers pour tenter de supprimer le bruit de manière improvisée.

Jeu de l’arbre et dommages aux paliers. Un turbo à paliers lisses dont le circuit d’huile n’est pas sous pression peut présenter un déplacement radial perceptible. Cela ne signifie pas que tout jeu est acceptable. Mesurez les jeux selon la méthode de contrôle et les limites prescrites ; vérifiez le déplacement axial, la libre rotation et les éventuelles traces de contact des roues.

Un manque d’alimentation en huile affaiblit le film lubrifiant qui sépare les surfaces en mouvement. Une huile contaminée peut provoquer une usure abrasive des paliers et des surfaces de l’arbre. Recherchez une obstruction des conduites d’alimentation, une huile inadaptée, des problèmes de filtre et une contamination provenant de dommages antérieurs du moteur.

Carter de turbine fissuré. Les cycles répétés de chauffage et de refroidissement créent des contraintes thermiques. Une température excessive, des contraintes de montage ou des conduites d’échappement insuffisamment soutenues peuvent aggraver la fissuration. Selon leur emplacement, les fissures peuvent laisser les gaz d’échappement s’échapper vers l’extérieur, compromettre l’étanchéité de la wastegate ou perturber l’écoulement interne.

Évaluez les fissures selon les critères de contrôle applicables. Une fuite externe, des fragments susceptibles de se détacher ou des dommages affectant le jeu entre la roue et le carter nécessitent une intervention corrective ; il ne faut pas supposer que toute fissuration d’origine thermique est sans conséquence.

Défauts d’actionneur et de commande. Lorsqu’une wastegate à commande pneumatique est présente, inspectez sa durite de commande, sa tringlerie et son déplacement conformément à la procédure d’entretien. Pour un actionnement électronique, vérifiez le câblage, les connecteurs, l’alimentation électrique, les codes de défaut et, lorsque ces données sont disponibles, la position demandée par rapport à la position réelle.

Un mécanisme grippé peut présenter les mêmes symptômes qu’un actionneur défaillant, et un défaut de câblage peut faire croire à une panne du turbo. Ne modifiez pas les réglages de la tringlerie pour masquer un problème de régulation de la suralimentation.

Solutions de remplacement du turbo Cummins ISL après inspection

Un turbocompresseur complet convient lorsque les dommages touchent plusieurs parties, que l’état des carters est incertain ou qu’une remise en état fiable est difficilement réalisable. Confirmez ce que comprend l’ensemble, notamment les composants de l’actionneur, au lieu de supposer que toutes les références de turbos complets sont livrées avec les mêmes accessoires.

Un CHRA/cartouche remplace l’ensemble tournant central. Cette solution peut être pertinente lorsque les carters réutilisables, les surfaces de fixation et le mécanisme de commande restent en bon état de service. Faites correspondre exactement les caractéristiques de la cartouche et confirmez les exigences du fournisseur concernant l’équilibrage et l’assemblage. Une cartouche ne répare ni un carter de turbine fissuré ni un mécanisme externe qui se grippe.

Un kit de réparation convient à une remise en état réalisée dans des conditions maîtrisées, lorsque les pièces réutilisables respectent les tolérances dimensionnelles. Des paliers et des éléments d’étanchéité neufs ne peuvent pas remettre en état un arbre rayé ou un alésage de palier endommagé. La remise en état exige une inspection, de la propreté, des mesures précises et un processus d’équilibrage adapté.

L’aperçu du catalogue comprend également des carters de turbine, des carters de compresseur, des corps de palier, des ensembles roue de turbine/arbre et des roues de compresseur. Ces pièces permettent des réparations ciblées lorsque les autres composants sont en bon état. Les roues doivent correspondre précisément à l’ensemble ; le remplacement de pièces tournantes nécessite une vérification professionnelle de l’équilibrage, et pas seulement un alignement visuel.

Pour une flotte en exploitation, comparez le coût global de la réparation du turbocompresseur d’un Cummins ISL, y compris l’inspection, les réglages et l’immobilisation, plutôt que le seul coût du composant remplacé.

Comment remplacer un turbo Cummins ISL et éviter les pannes répétées

Avant de procéder au remplacement du turbo Cummins 6CT ou ISL, corrigez la cause diagnostiquée et préparez les circuits associés.

1. Éliminez les débris et l’huile accumulée. Inspectez le filtre à air, les conduits d’admission, les durites d’air de suralimentation et l’échangeur de suralimentation. Après des dommages à une roue, localisez les fragments et nettoyez ou remplacez les composants touchés selon une procédure approuvée. Remplacez l’échangeur si les débris ne peuvent pas être éliminés de manière fiable.

2. Rétablissez le circuit de lubrification. Inspectez l’alimentation en huile pour rechercher une obstruction, des dommages thermiques et une contamination interne. Vérifiez l’absence de pincements et de dépôts dans le retour d’huile, ainsi que son cheminement correct. Remplacez les conduites suspectes et utilisez l’huile moteur et le filtre spécifiés.

3. Vérifiez la ventilation du carter moteur. Confirmez le bon fonctionnement du reniflard et recherchez la cause de toute pression excessive dans le carter moteur. Un turbo de remplacement ne peut pas corriger les fuites de gaz de combustion vers le carter moteur ni un système de ventilation obstrué.

4. Utilisez des joints et des éléments d’étanchéité neufs conformes aux spécifications. Nettoyez les surfaces de contact et respectez la procédure de serrage requise. Évitez toute pénétration d’un excès de produit d’étanchéité dans les passages d’huile. Alignez et soutenez les raccordements lourds d’échappement et d’admission afin qu’ils n’exercent pas de contraintes sur les carters du turbo.

5. Amorcez la lubrification avant le démarrage. Suivez les instructions du fournisseur du remplacement pour introduire de l’huile propre et établir la pression d’huile. Lorsque cela est prescrit, appliquez la procédure approuvée d’entraînement du moteur au démarreur en empêchant son démarrage. Évitez un premier démarrage à sec.

6. Terminez les réglages de commande et les vérifications. Effectuez l’étalonnage ou l’apprentissage de l’actionneur électronique si nécessaire. Au premier démarrage, vérifiez la lubrification et l’absence de fuites avant d’appliquer une charge. Vérifiez ensuite le comportement de la régulation de suralimentation, l’état des défauts et les raccordements lors d’un essai de fonctionnement contrôlé.

Questions fréquentes

Tous les Cummins ISL utilisent-ils un turbo HX40W ?

Non. Le catalogue comprend des références HX40W, HE400WG, HE400VG et HE431V pour les applications ISL et ISLE. Ces modèles ne sont pas automatiquement interchangeables. Vérifiez la correspondance du numéro figurant sur la plaque signalétique du turbo et de la référence d’origine (OE) avant de commander.

Puis-je commander un turbo pour un Cummins de 8.3 litres en me basant uniquement sur la cylindrée ?

Non. La cylindrée ne permet pas d’identifier le carter, les caractéristiques des roues, le système de régulation de la suralimentation ni les raccordements. Utilisez les numéros d’identification du turbo, les informations sur le moteur et des photos pour confirmer le choix du remplacement.

Un certain jeu de l’arbre du turbo est-il normal ?

Un certain déplacement radial peut être présent dans un turbo à paliers lisses lorsque le circuit d’huile n’est pas sous pression. Son acceptabilité dépend des jeux spécifiés et de la méthode de contrôle. Tout contact d’une roue avec le carter, point dur ou déplacement axial hors tolérance nécessite des investigations complémentaires.

La présence d’huile dans l’échangeur de suralimentation prouve-t-elle que le turbo est défaillant ?

Non. L’huile peut aussi provenir de la ventilation du carter moteur, et un retour d’huile obstrué ou une pression excessive dans le carter moteur peut provoquer une fuite d’huile du turbo. Une accumulation d’huile, une consommation d’huile en hausse ou une fumée bleue importante nécessite des investigations avant tout redémarrage.

Dans quels cas le remplacement du CHRA est-il pertinent ?

Un CHRA peut convenir lorsque l’ensemble tournant ou les paliers sont endommagés, mais que les carters réutilisables et le mécanisme de commande satisfont aux critères de contrôle. Confirmez les caractéristiques exactes de la cartouche et corrigez la cause initiale de la panne.

Un actionneur électronique de turbo nécessite-t-il un étalonnage ?

Selon l’ensemble et la procédure d’entretien, l’installation de l’actionneur peut nécessiter un étalonnage ou une procédure d’apprentissage de position avec un équipement de diagnostic compatible. Confirmez les exigences avant de monter la pièce de remplacement, puis vérifiez son fonctionnement.

Transmettez à LeadTurbo le numéro figurant sur la plaque signalétique de votre turbo Cummins ISL, sa référence OE, les informations sur le moteur et des photos pour confirmer la compatibilité avant de commander.
