Un certain jeu du turbo dans le sens latéral peut être normal sur un turbocompresseur à paliers lisses à l’arrêt. Toutefois, pour évaluer son état, vous devez effectuer les mesures appropriées, connaître les limites du fabricant et rechercher d’éventuels dommages.
Vous retirez le conduit d’admission, déplacez délicatement l’écrou de la roue du compresseur et sentez la roue bouger. Cela peut être inquiétant, surtout si vous cherchez déjà l’origine d’une fumée ou d’un sifflement récemment apparu.
La question utile n’est pas simplement de savoir si l’arbre bouge. Il faut déterminer dans quelle direction il se déplace, comment ce déplacement a été mesuré et s’il existe des traces de contact ou d’usure. Il n’existe aucune valeur universelle de jeu acceptable pour l’arbre d’un turbo.
Pourquoi un turbo à paliers lisses peut présenter du jeu à l’arrêt
Un turbo à paliers lisses nécessite un jeu entre les surfaces de ses paliers pour permettre à l’huile de circuler. Dans un montage à bagues flottantes, deux espaces sont à prendre en compte :
- Un jeu intérieur entre la portée de l’arbre et la bague du palier.
- Un jeu extérieur entre la bague du palier et le carter central.
Lorsque vous déplacez latéralement l’arbre à l’arrêt, les mouvements permis par ces deux jeux peuvent contribuer à ce que vous ressentez. L’arbre peut également s’incliner, ce qui rend le déplacement à l’extrémité côté compresseur plus perceptible qu’au niveau d’une portée de palier.
En fonctionnement, la rotation entraîne l’huile dans les jeux des paliers et génère une pression hydrodynamique qui assure le support de l’arbre. Les films d’huile contribuent également à amortir les mouvements du rotor.
À l’arrêt, le support assuré par ces films d’huile en fonctionnement est absent. De l’huile résiduelle peut encore recouvrir les pièces : le palier n’est pas nécessairement sec. Toutefois, il ne soutient pas le rotor de la même manière qu’en fonctionnement.
Cela explique pourquoi un certain jeu radial peut être normal. Cela ne signifie pas que n’importe quelle amplitude de déplacement devient acceptable une fois la pression d’huile établie. Des portées usées, des bagues endommagées ou des alésages de carter agrandis nécessitent toujours une intervention.
Notre guide sur le fonctionnement des paliers à bagues flottantes dans un turbocompresseur décrit ce montage plus en détail.
Différence entre jeu radial et jeu axial du turbo : ce que chacun révèle
Distinguez bien les deux directions. Tirer simultanément sur l’arbre dans le sens latéral et vers l’extérieur donne un résultat ambigu.
| Type de mouvement | Direction | Principaux éléments contrôlés sur un turbo à paliers lisses | Ce qui mérite un contrôle approfondi |
|---|---|---|---|
| Jeu radial | Perpendiculairement à l’axe de l’arbre : de haut en bas ou latéralement | Paliers lisses, portées de l’arbre et jeux dans le carter de paliers | Déplacement mesuré excessif, mouvement irrégulier ou contact de la roue |
| Jeu axial, également appelé jeu longitudinal | Dans l’axe de l’arbre : vers le compresseur ou la turbine | Butée axiale et surfaces de butée associées | Jeu axial mesuré excessif ou traces de frottement axial |
| Oscillation apparente de la roue | La roue semble s’incliner ou tourner de manière irrégulière | Peut être liée au jeu, à un arbre endommagé, à une roue endommagée ou à la méthode de mesure | Irrégularité visible lors d’une rotation douce ou mesures incohérentes |
Le jeu radial du turbo concerne principalement le support radial ; le jeu axial concerne principalement la maîtrise des déplacements axiaux. Aucune de ces mesures ne permet, à elle seule, d’identifier le composant défaillant.
Le système de butée contrôle les déplacements provoqués par les forces qui agissent dans l’axe de l’arbre. Un jeu axial excessif peut être lié à la butée, à la collerette de butée ou à d’autres surfaces en contact. Consultez notre article sur les causes et les signes de défaillance de la butée axiale d’un turbo.
L’expression « oscillation de la roue » est moins précise. Le mouvement obtenu en poussant latéralement une roue immobile est différent de celui d’une roue qui semble tourner de travers. Décrivez exactement ce que vous avez observé.

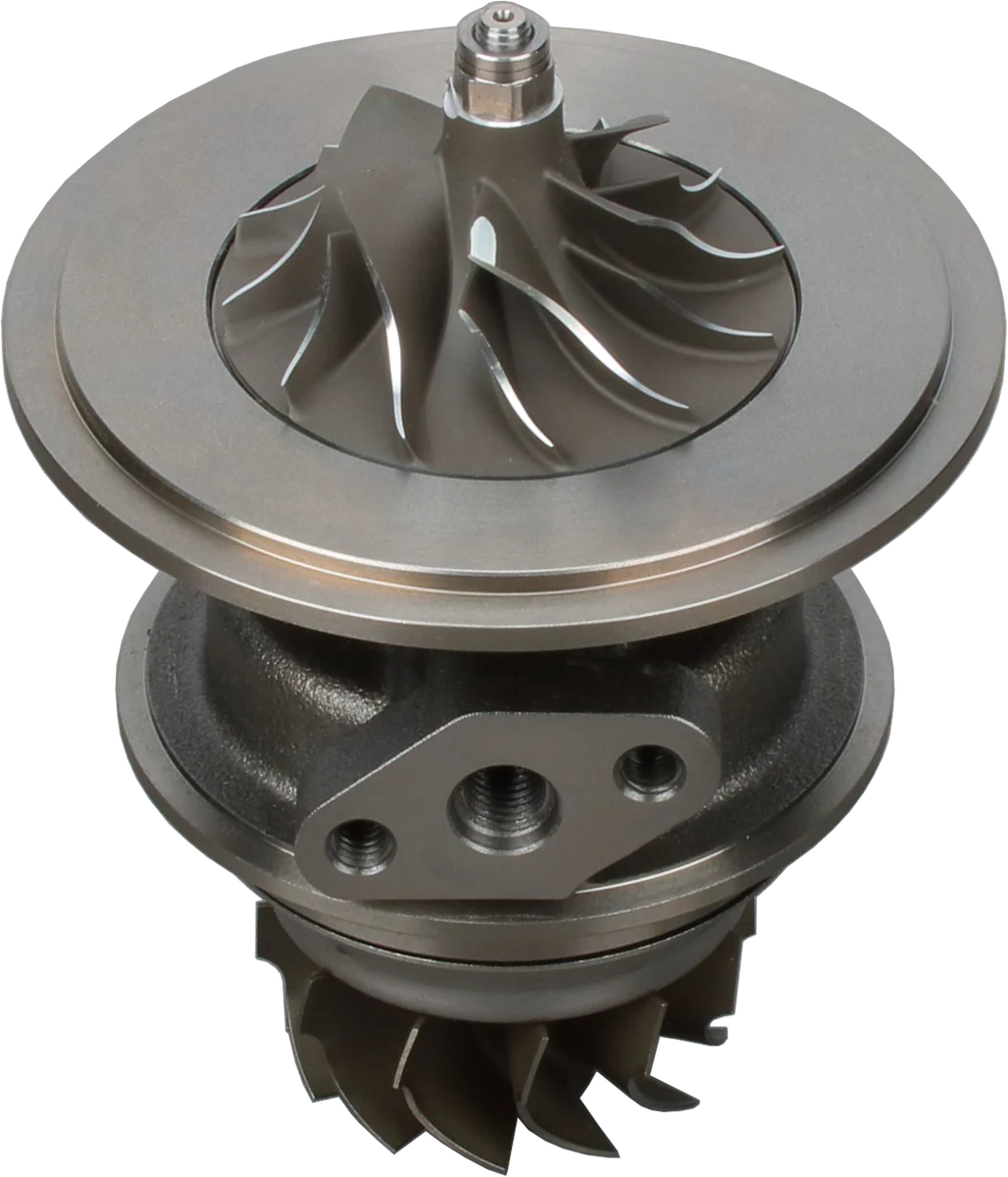

Roue de turbine : l’énergie des gaz entraîne l’arbre.
Surface de l’arbre : contrôler usure et rayures avant réutilisation.
Extrémité de l’arbre : liaison avec les pièces tournantes côté compresseur.
Mouvement radial : perpendiculaire à l’axe de l’arbre.
Mouvement axial : le long de l’arbre. Les flèches indiquent la direction, pas le jeu admissible.
Photo produit de 2026. Les numéros repèrent les éléments expliqués ci-dessous.
Recherchez les dommages avant de prendre les mesures
Travaillez moteur froid et empêchez tout démarrage. Suivez les instructions d’entretien du véhicule pour accéder au turbo et veillez à ce qu’aucune saleté, pièce de fixation ou aucun résidu de nettoyage ne pénètre dans l’admission.
À l’aide d’une lampe, inspectez la roue et le carter accessibles :
- Recherchez des traces récentes en forme d’arc brillant, des surfaces rayées ou des rainures autour de la roue.
- Vérifiez que les extrémités des aubes ne présentent ni dommages ni bords irréguliers.
- Faites tourner délicatement le rotor à la main sans exercer de force latérale.
- Notez toute résistance, tout frottement, tout grincement ou tout point dur qui revient au même endroit.
- Recherchez des accumulations d’huile, des dépôts humides et des signes de fuite récente.
- Inspectez le côté turbine lorsqu’il est accessible en toute sécurité ; un côté compresseur propre ne garantit pas le bon état de l’ensemble.
Ne desserrez pas l’écrou de la roue du compresseur, ne prenez pas appui sur les aubes pour faire levier et n’utilisez pas d’air comprimé pour faire tourner le turbo. La durée de rotation libre n’est pas un indicateur fiable de l’état des paliers.
Un contact de la roue sous un faible effort de contrôle constitue un signal d’alerte qui doit être évalué selon la procédure du fabricant. Ne forcez pas la roue contre le carter pour « trouver la limite » et ne supposez pas que la pression d’huile rendra sans conséquence des dommages de frottement visibles.
Comment mesurer correctement le jeu du turbo
Un contrôle du bout des doigts peut révéler un problème potentiel. Il ne permet pas de déterminer si un turbo respecte ses limites de service.
Utilisez un comparateur à cadran offrant une résolution adaptée, un montage rigide et la procédure correspondant au modèle exact du turbocompresseur. Si l’accès ne permet pas de réaliser le montage prescrit, une dépose ou un contrôle par un spécialiste peut être nécessaire.
Commencez par identifier la bonne spécification
Lorsque vous contrôlez le jeu d’un turbo diesel, identifiez le turbo à partir de sa plaque signalétique ou de sa référence de pièce, et non uniquement de la cylindrée du moteur du véhicule. Des turbocompresseurs montés sur des véhicules similaires peuvent présenter des montages de paliers et des limites différents.
Vérifiez :
- Si la spécification s’applique à un ensemble neuf ou à un turbo en service.
- Le point de contact requis pour le comparateur et la direction de mesure.
- Si la valeur indiquée correspond au déplacement total, à un jeu d’un seul côté ou à une dimension de composant.
- L’état de lubrification requis et l’effort de contrôle, s’ils sont précisés.
- Si des mesures sont nécessaires à l’extrémité côté compresseur, à l’extrémité côté turbine ou aux deux extrémités.
Une valeur publiée de jeu de palier ne correspond pas automatiquement à une lecture admissible au niveau de l’écrou de la roue du compresseur. Le porte-à-faux de l’arbre et son inclinaison peuvent modifier cette lecture. Notre guide d’identification des références de turbocompresseurs peut vous aider à déterminer le modèle dont vous disposez.
Comment mesurer le jeu radial d’un turbo
Fixez solidement le comparateur par rapport au carter du turbo. Placez sa touche sur la surface de mesure désignée par le fabricant, avec une direction de mesure perpendiculaire à l’axe de l’arbre.
Appliquez un faible effort transversal dans un sens, puis dans le sens opposé. Relevez la course totale indiquée par le comparateur entre ces deux positions. N’appliquez aucun effort axial pendant la mesure.
Respectez le montage prescrit pour appliquer l’effort aux extrémités côté compresseur et côté turbine. Déplacer les deux extrémités ensemble ou les faire basculer dans des directions opposées produit des mouvements différents ; les mesures obtenues ne sont pas interchangeables.
Contrôlez les directions radiales requises et les deux extrémités lorsque la procédure le prévoit. Consignez l’emplacement de mesure avec chaque résultat. Ne comparez pas une mesure prise côté compresseur à une limite prévue pour le côté turbine.
Si la documentation d’entretien ne définit pas le montage, ne créez pas de seuil d’acceptation ou de rejet à partir d’un essai improvisé.
Mesurez le déplacement axial dans l’axe de l’arbre
Repositionnez le comparateur pour que sa direction de mesure soit parallèle à l’axe de l’arbre, en plaçant sa touche sur la surface d’extrémité ou le dispositif de mesure prescrit.
Déplacez délicatement le rotor vers la turbine, puis vers le compresseur. Relevez la course totale entre les deux positions extrêmes. Poussez et tirez bien dans l’axe, sans ajouter de pression latérale ni incliner l’ensemble.
Appliquez l’effort aux points désignés, en accédant aux deux côtés si nécessaire. Ne tirez pas sur les bords des aubes et ne faites pas tourner l’écrou de retenue avec un outil.
Répétez les mesures pour vérifier leur cohérence. Une base de comparateur qui bouge, un contact oblique ou un effort manuel irrégulier peuvent fausser les résultats. Les contrôles de rotation de l’arbre et de faux-rond sont des procédures distinctes de cette mesure de jeu à l’arrêt.
Quels symptômes d’un jeu excessif du turbo doivent vous alerter en priorité ?
L’association d’un jeu mesuré excessif à des dommages visibles ou à des symptômes en fonctionnement constitue l’indice le plus solide d’un turbo endommagé.
Un contact de la roue, des traces de frottement, une résistance à la rotation ou des grincements exigent une attention immédiate. Arrêtez le contrôle si la rotation nécessite de forcer. Faire tourner le moteur pour « voir si le problème disparaît » peut aggraver les dommages.
La présence d’huile doit être interprétée dans son contexte. De l’huile à l’entrée du compresseur peut provenir du système de ventilation du carter moteur. Une fuite peut également être liée à un retour d’huile obstrué, à la pression dans le carter moteur ou à d’autres conditions sans rapport avec l’usure des paliers.
Toutefois, une présence importante d’huile associée à un jeu mesuré excessif, à de la fumée ou à un contact de la roue rend la poursuite du fonctionnement inappropriée comme méthode de diagnostic. Recherchez la cause avant de monter des pièces de remplacement. Notre guide sur les causes des fuites d’huile du turbocompresseur présente les contrôles complémentaires à effectuer.
Le bruit constitue un indice complémentaire, pas une mesure du jeu. Les fuites d’air, les dommages aux roues, le déséquilibre et le comportement des paliers peuvent produire différents sons. Un contrôle manuel ne permet pas de diagnostiquer une instabilité par tourbillonnement du film d’huile ni de prévoir le comportement d’un rotor à sa vitesse de fonctionnement.
Pour une procédure de contrôle plus complète, consultez notre guide sur le diagnostic d’un turbocompresseur défaillant avant son remplacement.
Les turbos à roulements à billes nécessitent leurs propres critères
Un turbo à roulements à billes soutient son rotor au moyen d’éléments roulants et de chemins de roulement, selon un montage différent de celui à paliers lisses décrit ci-dessus. La construction de la cartouche, le jeu interne, la précharge et la conception du montage influencent ce que vous ressentez.
Certaines conceptions utilisent également un amortissement par huile autour de la cartouche de roulements. L’affirmation « un roulement à billes signifie absolument aucun mouvement » n’est donc pas une règle universelle fiable.
N’appliquez pas à un turbo à roulements à billes les critères de contrôle manuel ou les limites de service d’un modèle à paliers lisses. Identifiez le type de cartouche et suivez les instructions de son fabricant. Une rotation irrégulière, un contact ou un déplacement mesuré anormal justifient toujours un contrôle.
Notre guide comparant les turbos à roulements à billes et les turbos à paliers lisses explique leurs différences pratiques.
Guide de décision : laisser en place, mesurer ou réparer ?
| Ce que vous constatez | Prochaine étape recommandée |
|---|---|
| Un certain déplacement radial perceptible à la main, une rotation régulière et aucun contact visible | Obtenez la bonne spécification et effectuez les mesures avant de déclarer le turbo hors service. |
| Des mesures répétables dans les limites et aucun dommage physique | Poursuivez le diagnostic de toute fumée, de tout bruit ou de tout problème de suralimentation ; le jeu seul ne garantit pas le bon état du turbo. |
| Aucune spécification fiable ou aucun accès permettant la mesure requise | Faites identifier et contrôler l’ensemble par un atelier spécialisé en turbocompresseurs. |
| Un déplacement radial ou axial hors de la limite de service applicable | Mettez le turbo hors service et évaluez l’état de l’arbre, des paliers, des éléments de butée et du carter. |
| Un contact, des traces récentes de frottement, une résistance à la rotation, des grincements ou des aubes endommagées | Cessez de faire fonctionner le moteur jusqu’à ce que le turbo et les dommages associés aient été évalués. |
| Un jeu excessif accompagné d’une fuite d’huile importante ou de fumée | Contrôlez l’ensemble des paliers ainsi que les circuits d’alimentation et de retour d’huile et le système de ventilation du carter moteur. |
Le choix de la réparation dépend des éléments qui restent utilisables. Un kit de paliers ne peut pas corriger une portée d’arbre dont le diamètre est insuffisant, un alésage de palier endommagé ou une roue ayant perdu de la matière par frottement.
Après le contrôle, comparez le remplacement du CHRA à celui du turbocompresseur complet. Corrigez la cause initiale des dommages avant d’installer l’une ou l’autre de ces solutions.
Questions fréquentes
Un turbo neuf doit-il présenter du jeu au niveau de l’arbre ?
Un turbo neuf à paliers lisses peut présenter un déplacement radial perceptible à l’arrêt. Un jeu axial existe également, mais il doit être mesuré. Pour déterminer si ces jeux sont acceptables, vous devez vous appuyer sur les spécifications et la procédure de contrôle du modèle exact, et non sur l’impression d’une absence totale de jeu.
Un certain jeu axial est-il acceptable ?
Oui, le système de butée d’un turbo à paliers lisses nécessite un jeu de fonctionnement. Toutefois, un mouvement de va-et-vient nettement perceptible mérite un contrôle approfondi. Mesurez le déplacement axial total selon la procédure prescrite et comparez-le à la limite du fabricant.
Puis-je contrôler le jeu de l’arbre sans déposer le turbo ?
Vous pouvez souvent inspecter le côté compresseur après avoir retiré le conduit d’admission, moteur froid et démarrage neutralisé. Une mesure complète peut nécessiter la dépose du turbo pour accéder au côté turbine et fixer correctement le comparateur.
L’ajout d’huile fait-il disparaître le jeu de l’arbre ?
L’ajout d’huile peut modifier la sensation de jeu, mais il ne reproduit pas les conditions de fonctionnement du palier en rotation. Il ne permet ni de prouver que les jeux sont acceptables ni de réparer les surfaces usées.
Un jeu normal de l’arbre signifie-t-il que le turbo est en bon état ?
Non. Un jeu statique acceptable n’exclut pas une roue endommagée, un déséquilibre, une restriction du circuit d’huile, un défaut de régulation de la suralimentation ou un problème qui apparaît uniquement en fonctionnement. Les mesures du jeu de l’arbre ne constituent qu’un élément du diagnostic.
Un kit de réparation peut-il corriger un jeu excessif de l’arbre ?
Uniquement si le contrôle confirme que les pièces réutilisables restent conformes aux spécifications. Des paliers neufs ne peuvent pas remettre en état une portée d’arbre usée ou un alésage de carter endommagé. Une remise en état correcte nécessite également un équilibrage et des vérifications adaptés.
Quel jeu est normal sur un turbo ?
Il n’existe pas de limite universelle ; un certain jeu latéral peut être normal sur un turbo à paliers lisses à l’arrêt. Mesurez les déplacements radial et axial selon la procédure prescrite pour le modèle exact du turbocompresseur et comparez les valeurs relevées aux limites du fabricant. Un contrôle du bout des doigts ne suffit pas à confirmer que le jeu est acceptable. Tout contact de la roue ou toute résistance à la rotation mérite un contrôle approfondi.
Faut-il remplacer un turbo qui a du jeu ?
Pas nécessairement. Mesurez le jeu selon la procédure du fabricant, comparez-le aux limites de service et recherchez d’éventuels dommages. Si le jeu dépasse ces limites, mettez le turbo hors service pour évaluation. Le choix entre réparation et remplacement dépend des éléments qui restent utilisables ; des paliers neufs ne peuvent pas remettre en état une portée d’arbre usée ou un alésage de carter endommagé.
