Turbo OM366 et OM352 Mercedes : guide de remplacement

Le remplacement d’un turbo OM366 doit commencer par son identification et un diagnostic. La désignation du moteur permet de cibler la recherche, mais elle ne suffit pas à déterminer toutes les caractéristiques du turbocompresseur. Il en va de même lorsque vous cherchez à savoir quel turbo monter sur un moteur OM352 équipant un véhicule ancien toujours en service.

Pour les mécaniciens qui entretiennent des camions, des autobus et des Unimogs Mercedes-Benz, les questions pratiques sont simples : quel turbo est actuellement monté ? Pourquoi est-il tombé en panne ? Quels composants peuvent encore être utilisés ? Répondre à ces questions aide à éviter les pannes à répétition et les problèmes de montage.

LeadTurbo fournit des pièces de remplacement pour le marché de la rechange. Les exemples du catalogue ci-dessous servent à faciliter l’identification ; ils ne signifient pas que chaque unité répertoriée convient à tous les véhicules équipés d’un moteur de cette famille.

La famille de moteurs et l’importance de l’état du turbo

Les OM352 et OM366 sont des familles de moteurs diesel à six cylindres en ligne destinées aux usages intensifs. Ce guide porte sur les applications turbocompressées indiquées dans le catalogue, notamment OM352A, OM366A et OM366LA.

Le turbocompresseur utilise l’énergie des gaz d’échappement pour entraîner un compresseur et augmenter ainsi la quantité d’air disponible pour la combustion. Une baisse du débit d’air peut réduire la capacité de traction et contribuer à l’apparition de fumée noire lorsque la quantité de carburant injectée dépasse ce que l’air disponible permet de brûler. Des paliers endommagés ou des fuites d’huile peuvent entraîner des problèmes plus graves.

Un fonctionnement prolongé sous charge rend particulièrement importants la propreté de l’air d’admission, la fiabilité de la lubrification et le bon état du circuit d’échappement. Remplacer un turbocompresseur endommagé sans corriger un défaut du moteur peut endommager le turbo de remplacement.

Comment identifier un turbo OM366 ou OM352 avant de commander

Repérez la plaque d’identification du turbo ou la zone portant les marquages frappés. Commencez par le carter de compresseur, où les plaques se trouvent souvent, mais inspectez l’ensemble du turbo, car leur emplacement varie. Nettoyez délicatement et utilisez un miroir ou un appareil photo si l’accès est difficile. Évitez tout nettoyage abrasif susceptible d’effacer les marquages peu profonds.

Relevez tous les caractères lisibles, y compris les suffixes. Photographiez la plaque et l’ensemble du turbo avant la dépose.

Un modèle de turbo, tel que TO4B81 ou TO4E66, correspond à une famille de conception ou à une désignation. Il n’identifie pas nécessairement l’ensemble complet exact. Une référence de pièce d’origine (OE) désigne une référence de pièce de rechange d’origine, tandis que le numéro d’ensemble du fabricant du turbo identifie une configuration précise du turbocompresseur. Un numéro de fonderie sur un carter peut ne désigner que ce composant.

Une référence du catalogue ne doit pas être automatiquement considérée comme une référence OE. Déterminez ce que représente chaque numéro et confirmez la correspondance.

Si la plaque manque, fournissez l’identification du moteur, toute référence OE documentée et des photos nettes de l’entrée, de la sortie, de la bride de fixation, des raccords d’huile et des éléments de commande. L’apparence seule ne suffit pas.

1. 1

   Entrée des gaz : vérifier bride et géométrie des passages.

2. 2

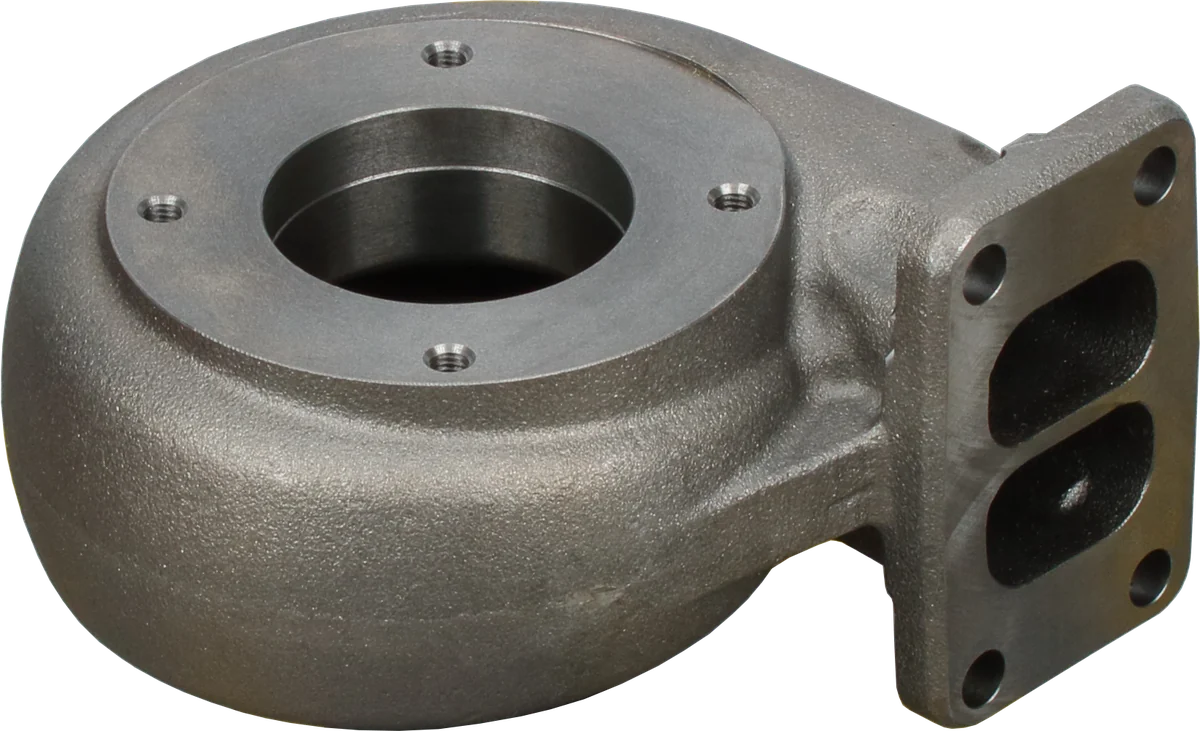

   Logement de turbine : contrôler jeux et traces de contact.

3. 3

   Plan de montage : la pièce de remplacement doit correspondre aux interfaces.

Photo produit de 2026. Les numéros repèrent les éléments expliqués ci-dessous.

Exemples représentatifs du catalogue : vérifiez la plaque d’identification

Ces exemples reprennent les références, modèles, types de produits et applications du catalogue.

Une recherche de turbo de remplacement pour OM366LA renvoie donc plusieurs modèles ou références d’ensemble. De même, la désignation TO4B facilite la recherche, mais ne fournit pas assez d’informations pour passer commande.

Pourquoi des variantes apparemment similaires diffèrent

Vérifiez les points suivants en complément des numéros d’identification :

• Rapport A/R du carter : il décrit le rapport entre la section du passage dans le carter et le rayon. Un carter de turbine différent peut modifier la réponse du turbo et la restriction à l’échappement, même lorsque les dimensions de montage semblent similaires.
• Trim des roues de compresseur et de turbine : les dimensions et les proportions des roues influencent la capacité de débit et le comportement en fonctionnement. Une roue doit être adaptée à son carter et à son ensemble tournant.
• Régulation de la suralimentation : une soupape de décharge, ou wastegate, permet à une partie des gaz d’échappement de contourner la turbine ; un turbo sans soupape de décharge, dit « free-floating », n’en possède pas ; la géométrie variable modifie la section de passage des gaz dans la turbine. La fiche du catalogue ne suffit pas à déterminer le système de régulation de chaque référence.
• Raccords et orientation : vérifiez les raccords d’arrivée d’huile, la position du retour d’huile, les raccords de liquide de refroidissement lorsqu’ils sont présents et l’orientation des carters. Ne présumez pas que toutes les variantes sont refroidies par eau.
• Brides et sorties : vérifiez la correspondance de la bride du collecteur, de la sortie d’échappement et des raccords du compresseur, ainsi que les dégagements par rapport aux composants voisins.

Des fixations similaires ne garantissent pas des performances équivalentes. Ne déduisez pas la présence d’une géométrie variable (VGT) ou d’une commande électronique de la désignation du moteur ou d’une image générique du catalogue.

Diagnostiquez les symptômes avant de mettre le turbo en cause

Perte de pression de suralimentation et fumée noire

Vérifiez le filtre à air, les conduits d’admission, les durites d’air de suralimentation, les colliers et l’échangeur d’air de suralimentation, si le véhicule en est équipé. Une durite fendue ou un échangeur qui fuit laisse l’air comprimé s’échapper avant qu’il atteigne les cylindres. Un filtre colmaté limite le débit d’air à l’entrée du compresseur.

Recherchez des traces de suie autour des joints du collecteur d’échappement et à l’entrée de la turbine : une fuite d’échappement en amont réduit l’énergie disponible pour entraîner la turbine. Recherchez également les restrictions à l’échappement et les défauts du circuit de carburant. Une perte de puissance sans fumée peut résulter d’une alimentation insuffisante en carburant plutôt que d’une panne du turbo.

Comparez les mesures de pression de suralimentation, effectuées sous une charge de fonctionnement appropriée, aux spécifications d’entretien applicables. Faire monter le moteur en régime à vide dans l’atelier ne remplace pas cette vérification de manière fiable.

Fumée bleue et fuites d’huile

La maîtrise des fuites d’huile du turbo dépend des conditions de retour d’huile et de pression, ainsi que de l’état des composants internes. Un retour d’huile obstrué ou une pression excessive dans le carter moteur peut entraver l’évacuation de l’huile et favoriser son passage dans le carter de compresseur ou de turbine.

Vérifiez le niveau d’huile, la consommation d’huile, l’état du reniflard, le cheminement du retour d’huile et les fuites de gaz de combustion vers le carter moteur. L’huile présente dans l’admission peut également provenir de la ventilation du carter moteur. Un léger film d’huile ne prouve pas à lui seul que le turbo est défectueux ; une accumulation d’huile ou une augmentation rapide de la consommation exige des vérifications sans délai.

Ne continuez pas à faire fonctionner un moteur présentant une accumulation importante d’huile dans l’admission. L’huile aspirée peut devenir une source de carburant incontrôlée.

Sifflements et évolution des bruits

Un certain bruit de turbo est normal. Un nouveau sifflement peut provenir d’une fuite d’air sous pression ou d’une fuite d’échappement plutôt que de paliers endommagés.

Un bruit de sirène qui s’intensifie, un raclement ou des vibrations justifient une inspection visant à rechercher des roues endommagées, un contact avec les carters, une usure des paliers ou un déséquilibre du rotor. L’aspiration d’impuretés ou l’impact d’un corps étranger peut endommager les aubes et perturber l’équilibrage. Le bruit seul ne permet pas de distinguer ces défauts de manière fiable.

Effectuez l’inspection moteur arrêté et refroidi. N’approchez jamais les doigts ou des outils d’un compresseur en fonctionnement.

Jeu de l’arbre et dommages aux paliers

Les paliers lisses fonctionnent sur un film d’huile. Un certain mouvement radial peut être perceptible lorsque ce film n’est pas établi ; un contrôle au doigt à sec ne constitue donc pas une évaluation complète.

Mesurez les jeux radial et axial selon la procédure applicable. Recherchez les points durs, les contacts des roues avec les carters, les jeux excessifs et les aubes endommagées.

Une alimentation en huile insuffisante peut provoquer la rupture du film d’huile protecteur. Une huile contaminée peut rayer les surfaces des paliers et l’arbre. Vérifiez l’arrivée d’huile, la pression d’huile du moteur, l’état du filtre, l’état de l’huile et les signes de contamination avant d’installer un autre turbo.

Fissures des carters de turbine

Les cycles thermiques et les contraintes mécaniques peuvent contribuer à la fissuration du carter de turbine. Examinez l’emplacement et l’étendue des fissures, notamment pour déterminer si elles atteignent une bride, permettent une fuite externe de gaz d’échappement ou modifient le jeu entre la roue et le carter.

Toutes les lignes visibles n’ont pas la même signification. Appliquez les critères d’inspection du carter ou faites appel à un spécialiste. Vérifiez les supports et l’alignement de l’échappement : forcer une tuyauterie lourde à se mettre en place peut exercer des contraintes sur le carter.

Défauts de l’actionneur, selon l’équipement

Si une soupape de décharge est présente, inspectez sa tringlerie, son alimentation en pression ou en dépression selon le montage, ainsi que le fonctionnement de l’actionneur. Une soupape bloquée ouverte peut réduire la pression de suralimentation ; une soupape qui ne s’ouvre pas peut entraîner une pression de suralimentation excessive sous charge.

Si une commande électronique est effectivement présente, vérifiez le câblage, les défauts de diagnostic et l’étalonnage requis. Ne réglez pas une tige ou une vis de butée pour compenser un problème de suralimentation dont la cause n’a pas été identifiée.

Choisissez le niveau de remplacement : CHRA ou turbo complet pour OM366

Un turbocompresseur complet constitue souvent le choix pratique lorsque plusieurs composants sont endommagés, que l’état des carters est incertain ou que les éléments de commande nécessitent également une intervention. Confirmez précisément ce que comprend l’ensemble fourni.

Un CHRA/cartouche remplace l’ensemble tournant central tout en conservant les carters extérieurs adaptés. Choisissez cette solution uniquement si la référence exacte de la cartouche est confirmée et si l’inspection des carters valide l’absence de fissures, d’érosion et de dommages dus à un contact, ainsi que le bon état des portées de centrage. Confirmez les spécifications d’équilibrage de la cartouche.

Un carter de turbine peut remédier à un défaut limité au carter si l’ensemble tournant reste utilisable. Vérifiez la correspondance de sa géométrie, de sa bride, du jeu entre la roue et le carter et des aménagements prévus pour la commande.

Le récapitulatif de cette famille comprend également des paliers lisses, des roues de compresseur et des composants roue de turbine/arbre. Ces pièces permettent une remise en état par un spécialiste, qui nécessite un contrôle dimensionnel, un appariement correct des composants et un équilibrage approprié après le remplacement des pièces tournantes. Le remplacement d’un palier seul ne corrige pas un arbre rayé ou un alésage de palier endommagé.

Déterminez l’étendue de la réparation à partir des résultats de l’inspection, puis vérifiez le numéro de la plaque d’identification du turbo et la référence OE applicable avant de passer commande.

Montage du turbo sur un moteur diesel OM366 ou OM352 : les priorités

1. Éliminez la cause initiale. Corrigez les défauts de lubrification, les fuites d’admission, la contamination, la pression excessive dans le carter moteur et les problèmes d’échappement avant de monter les pièces de remplacement.
2. Nettoyez le circuit d’air. Inspectez les conduits d’admission et l’échangeur d’air de suralimentation, s’il est présent, pour rechercher de l’huile et des fragments. Remplacez les composants dont le nettoyage ne peut pas être garanti. Recherchez les fragments d’aubes manquants et évaluez le risque qu’ils aient été aspirés par le moteur.
3. Inspectez les conduites d’arrivée et de retour d’huile. Recherchez les dépôts, les obstructions, les dommages et les défauts de cheminement. Suivez les consignes de remplacement des conduites d’arrivée d’huile suspectes. Assurez-vous que le retour d’huile est libre et que la conduite ne présente aucun pincement.
4. Utilisez des joints neufs conformes aux spécifications. Empêchez les débris et l’excès de produit d’étanchéité de pénétrer dans les passages d’huile. Soutenez séparément le turbo et la tuyauterie d’échappement pendant le montage ; ne rapprochez pas des brides mal alignées en serrant les boulons.
5. Amorcez la lubrification avant le démarrage. Suivez la procédure du fournisseur du turbo en utilisant une huile moteur propre et conforme aux spécifications. Lorsque les instructions le demandent, établissez la pression d’huile en empêchant le moteur de démarrer, conformément à sa procédure d’entretien.
6. Vérifiez les commandes et le fonctionnement. Effectuez l’étalonnage de l’actionneur électronique, le cas échéant. Après le démarrage, recherchez les fuites d’huile, d’air et de gaz d’échappement, puis contrôlez le fonctionnement sous une charge maîtrisée en vous référant aux spécifications applicables.

Respectez les procédures de mise en température et d’arrêt prescrites pour le moteur, en particulier après un travail intensif prolongé.

Questions fréquentes

Tous les turbos destinés à l’OM366 conviennent-ils à tous les moteurs OM366 ?

Non. Le catalogue comprend plusieurs modèles et références de turbos pour cette famille. Vérifiez la concordance du numéro de la plaque d’identification du turbo et de la référence de pièce d’origine (OE) applicable, puis contrôlez les carters, les brides, les raccords et les éléments de commande avant de passer commande.

Les turbos TO4B27 et TO4B81 sont-ils interchangeables ?

Ne le présumez pas. Les deux figurent dans notre catalogue, mais leur désignation commune TO4B ne garantit pas leur interchangeabilité. Le numéro de l’ensemble complet et les caractéristiques physiques doivent correspondre à l’installation.

La présence d’huile dans l’admission signifie-t-elle que le turbo est défectueux ?

Pas nécessairement. L’huile peut provenir de la ventilation du carter moteur, d’une restriction du retour d’huile du turbo, d’une pression excessive dans le carter moteur ou de dommages internes au turbo. Vérifiez la quantité d’huile présente, la consommation d’huile, le système de reniflard, le retour d’huile et l’ensemble tournant avant de conclure.

Puis-je remplacer uniquement le CHRA ?

Oui, si la référence exacte de la cartouche est confirmée et si les carters réutilisables satisfont aux critères d’inspection. Des fissures, un contact des roues avec les carters, des portées de centrage endommagées ou des éléments de commande défectueux peuvent rendre préférable le remplacement du turbo complet.

Un certain jeu de l’arbre du turbo est-il normal ?

Un turbo à paliers lisses dont le circuit d’huile n’est pas sous pression peut présenter un mouvement radial perceptible. Son acceptabilité dépend des jeux mesurés et des limites du fabricant. Un contact des roues avec les carters, des points durs ou un mouvement axial excessif nécessitent des vérifications ; un contrôle au doigt ne suffit pas à déterminer si le turbo peut rester en service.

Ce guide permet-il d’identifier un turbo de remplacement pour l’OM904 ?

Non. Le catalogue LeadTurbo ne contient aucune application pour l’OM904. Pour un turbo destiné à l’OM904, vous devez vérifier sa propre plaque d’identification et sa référence de pièce d’origine (OE) ; ces exemples ne permettent pas d’établir sa compatibilité.

Pourquoi mon turbo OM366 siffle-t-il ?

Un nouveau sifflement peut provenir d’une fuite d’air sous pression ou d’une fuite d’échappement ; il ne signifie donc pas automatiquement que les paliers sont endommagés. Moteur arrêté et refroidi, vérifiez les durites d’air de suralimentation, les colliers et l’échangeur d’air de suralimentation, si le véhicule en est équipé, et recherchez des traces de suie autour des joints du collecteur d’échappement et à l’entrée de la turbine. Le bruit seul ne permet pas d’identifier le défaut de manière fiable.

Envoyez à LeadTurbo le numéro de la plaque d’identification du turbo, la référence de pièce d’origine (OE), l’identification du moteur et des photos nettes pour confirmer la compatibilité de votre turbo OM366 ou de celui de votre OM352.
