Guide du turbo 1KD-FTV et du turbo 2KD-FTV Toyota

Un turbo 1KD-FTV de remplacement doit correspondre à bien plus que la désignation du moteur. La géométrie des carters, les raccordements d’huile, les brides de fixation et les dispositifs de régulation de la suralimentation peuvent varier entre des turbos associés à une même famille de moteurs diesel Toyota.

Pour les propriétaires et les mécaniciens qui entretiennent un Hilux, un Hiace ou un Prado, y compris les véhicules importés en Amérique du Nord, le point de départ fiable est l’identification du turbocompresseur installé. Vérifiez la correspondance du numéro de sa plaque signalétique et de sa référence d’origine (OE) avant de commander, puis confirmez sa configuration physique.

Le catalogue LeadTurbo comprend des turbocompresseurs de remplacement et des composants de réparation du marché de la rechange. Les intitulés du catalogue permettent d’affiner la recherche, mais ne garantissent pas l’interchangeabilité.

Comprendre la famille de moteurs KD

Le 1KD-FTV est un moteur diesel à quatre cylindres en ligne de 3.0 litres ; le 2KD-FTV est un moteur diesel à quatre cylindres en ligne de 2.5 litres. Tous deux utilisent l’injection directe à rampe commune et la suralimentation par turbocompresseur.

Le turbocompresseur exploite l’énergie des gaz d’échappement pour entraîner un compresseur qui fournit un air d’admission plus dense. Lorsque le débit d’air ne répond pas aux besoins du moteur, les performances diminuent et la combustion peut produire davantage de fumée. Un défaut de régulation peut également rendre la pression de suralimentation instable ou excessive.

Les moteurs diesel soumis à un usage intensif subissent une chaleur prolongée à l’échappement, des variations répétées de charge et, parfois, des conditions de fonctionnement poussiéreuses. Les paliers de leur turbo dépendent d’une huile propre et d’une alimentation suffisante. Remplacer un turbo endommagé sans corriger une restriction du circuit de lubrification, une contamination de l’admission ou une autre défaillance sous-jacente peut rapidement endommager le turbo neuf.

Comment identifier un turbo 1KD-FTV avant de choisir les pièces

Commencez moteur froid. Recherchez une plaque signalétique, une étiquette fixée au turbo ou une zone d’identification gravée, souvent sur le carter du compresseur. Son emplacement varie, et des écrans thermiques ou des composants voisins peuvent la masquer. Nettoyez délicatement et utilisez un miroir ou l’appareil photo d’un téléphone lorsque l’accès est limité.

Relevez tous les identifiants lisibles. Le modèle du turbo désigne une famille de conception ; la référence d’origine (OE) désigne une application de remplacement ou un ensemble précis. Ni une désignation générale de modèle ni un numéro de fonderie isolé ne permettent nécessairement d’identifier le turbo complet.

Photographiez l’entrée et la sortie du compresseur, les raccordements de la turbine, la bride de fixation, l’actionneur ainsi que les raccordements d’huile et de liquide de refroidissement, lorsqu’ils sont présents. Sur un véhicule importé ou dont la motorisation a été remplacée, les renseignements d’immatriculation peuvent ne pas correspondre au turbo actuellement installé.

Ce que permet d’établir le catalogue

Les références LeadTurbo pour les moteurs KD comprennent les modèles CT9C, CT12CV et RHV4. Ne déduisez pas un modèle du suffixe d’une référence de pièce et ne supposez pas que tous les turbos Toyota D-4D présentent la même configuration.

Plusieurs différences de conception peuvent empêcher l’interchangeabilité :

• Rapport A/R du carter : Le rapport entre la section de passage du carter et son rayon influe sur la capacité de débit et la réponse. Des dimensions extérieures similaires ne garantissent pas une géométrie interne identique.
• Régulation de la suralimentation : Une soupape de décharge, ou wastegate, permet à une partie des gaz d’échappement de contourner la turbine. La géométrie variable modifie la section de passage effective de la turbine. Un turbo sans régulation intégrée, dit « free-floating », ne possède ni wastegate intégrée ni turbine à géométrie variable. Confirmez la configuration réelle ; le catalogue ne précise pas ces caractéristiques pour chaque référence.
• Dimensions des roues et trim : Les profils des roues du compresseur et de la turbine influent sur le débit d’air et doivent être adaptés à leurs carters. Une même désignation de modèle ne garantit pas la compatibilité des roues.
• Raccordements et orientation : L’alimentation en huile, le retour d’huile par gravité, les raccordements de liquide de refroidissement lorsqu’ils sont présents, l’orientation des carters et les brides de fixation doivent convenir au montage.
• Commande : La tringlerie, la commande par dépression ou par pression, les connecteurs électriques et les exigences de calibrage peuvent varier.

Exemples représentatifs du catalogue — à vérifier avec la plaque signalétique

Il s’agit d’exemples du catalogue, et non d’un tableau d’interchangeabilité.

Une même référence peut apparaître pour différents types de produits. Précisez si vous avez besoin d’un ensemble complet, d’une cartouche, d’un carter ou d’un autre composant.

Si vous possédez un Land Cruiser et recherchez un turbo CT26 pour 1HD, traitez cette recherche séparément de la compatibilité avec les moteurs KD. Le catalogue comprend également une cartouche CT26, 17202 58020, pour Toyota Landcruiser 1HD T. Ces références ne permettent pas d’établir une compatibilité avec un montage 1KD-FTV ou 2KD-FTV.

1. 1

   Alésage central : reçoit l’arbre et les paliers.

2. 2

   Surface d’appui : vérifier propreté et dommages.

Photo produit de 2026. Les numéros repèrent les éléments expliqués ci-dessous.

Diagnostiquer les symptômes avant de remplacer un turbocompresseur 1KD-FTV

Perte de pression de suralimentation et fumée noire

Une accélération insuffisante et une fumée noire peuvent indiquer un manque d’air par rapport à la quantité de carburant injectée. Les causes possibles comprennent un filtre à air colmaté, une durite de suralimentation fendue, un échangeur de suralimentation non étanche, une fuite à l’échappement en amont de la turbine ou un dysfonctionnement de la régulation de suralimentation.

En cas de manque de pression du turbo 1KD-FTV, contrôlez tout le circuit d’air avant de conclure à une défaillance du turbo. Inspectez le dessous des durites, les colliers et les jonctions de l’échangeur de suralimentation. Effectuez un essai d’étanchéité sous pression du circuit d’air de suralimentation selon une procédure adaptée et à une pression d’essai sûre. Lorsque le système le permet, comparez la pression de suralimentation demandée à la pression mesurée et examinez les valeurs des capteurs concernés.

Des défauts du circuit de carburant et des problèmes moteur peuvent également produire de la fumée. Une fumée noire à l’échappement ne prouve pas, à elle seule, une défaillance du turbo.

Fuites d’huile et fumée bleue

L’huile présente à l’extérieur du turbo peut provenir d’un raccord d’alimentation, d’un joint du retour d’huile ou d’une fuite voisine sur le moteur. La présence d’huile dans l’admission ou l’échappement nécessite une autre démarche de diagnostic.

L’étanchéité du turbo dépend en partie des différences de pression et de l’évacuation efficace de l’huile. Un retour obstrué ou une pression excessive dans le carter moteur peut freiner l’écoulement de retour et permettre à l’huile de pénétrer dans le carter du compresseur ou de la turbine, sans que cela s’explique simplement par un « joint défectueux ».

Inspectez le système de ventilation du carter moteur, le niveau d’huile, le cheminement du retour d’huile et l’état du moteur. Une accumulation importante d’huile dans l’admission doit être traitée avant tout redémarrage, car le moteur peut l’aspirer.

Bruit de sirène, sifflement et frottement

Un sifflement nouveau peut provenir d’une fuite d’air de suralimentation ou d’un défaut d’étanchéité d’un joint d’échappement. Un bruit de sirène qui s’amplifie peut accompagner des dommages aux roues, un déséquilibre ou une détérioration des paliers. Un bruit de frottement peut indiquer un contact entre une pièce tournante et une pièce fixe et justifie l’arrêt du fonctionnement.

Les aubes en rotation produisent naturellement du bruit ; le bruit seul ne permet donc pas d’identifier la panne. Recherchez des fuites, des aubes endommagées, des traces de frottement et des raccords desserrés. Ne faites pas tourner un turbo déposé avec de l’air comprimé.

Jeu de l’arbre et détérioration des paliers

En fonctionnement, les paliers lisses soutiennent l’arbre sur un film d’huile. Moteur arrêté, un certain mouvement radial peut être perceptible ; un contrôle au doigt ne remplace pas la mesure des jeux.

Comparez les jeux radial et axial aux spécifications applicables. Un contact des roues avec les carters, une rotation irrégulière, des points durs ou des aubes endommagées nécessitent une investigation approfondie.

Un manque d’huile compromet le film qui sépare les surfaces en mouvement. Une huile contaminée introduit des particules abrasives qui rayent les paliers et les portées de l’arbre. Vérifiez l’alimentation en huile, l’état du filtre, les restrictions de la conduite d’alimentation et les sources possibles de contamination avant d’installer un autre ensemble tournant.

Carter de turbine fissuré

Les cycles de chauffe et de refroidissement ainsi que les contraintes thermiques peuvent fissurer le carter côté échappement. Les fissures peuvent provoquer des fuites de gaz d’échappement vers l’extérieur, perturber l’écoulement ou affecter le siège de la wastegate lorsque le turbo en est équipé.

La gravité dépend de l’emplacement, de la profondeur et des critères d’aptitude au service du turbo. Un spécialiste doit évaluer le carter ; son aspect seul ne suffit pas. Recherchez également une température anormale des gaz d’échappement, des problèmes d’alimentation en carburant ou des restrictions de l’échappement qui ont pu contribuer aux dommages.

Problèmes d’actionneur et de géométrie variable

Selon l’équipement du turbo, un actionneur défectueux, une durite de commande, une tringlerie, un défaut de câblage ou un mécanisme d’aubes grippé peuvent entraîner une pression de suralimentation insuffisante ou excessive, ou une réponse irrégulière.

Vérifiez l’alimentation du système de commande et le mouvement demandé avant de remplacer des pièces mécaniques. Ne réglez pas les tiges ni les vis de butée pour masquer un défaut. Le remplacement d’un actionneur électronique peut nécessiter un appairage, un calibrage ou une procédure d’apprentissage prescrite.

Choisir le niveau de remplacement adapté

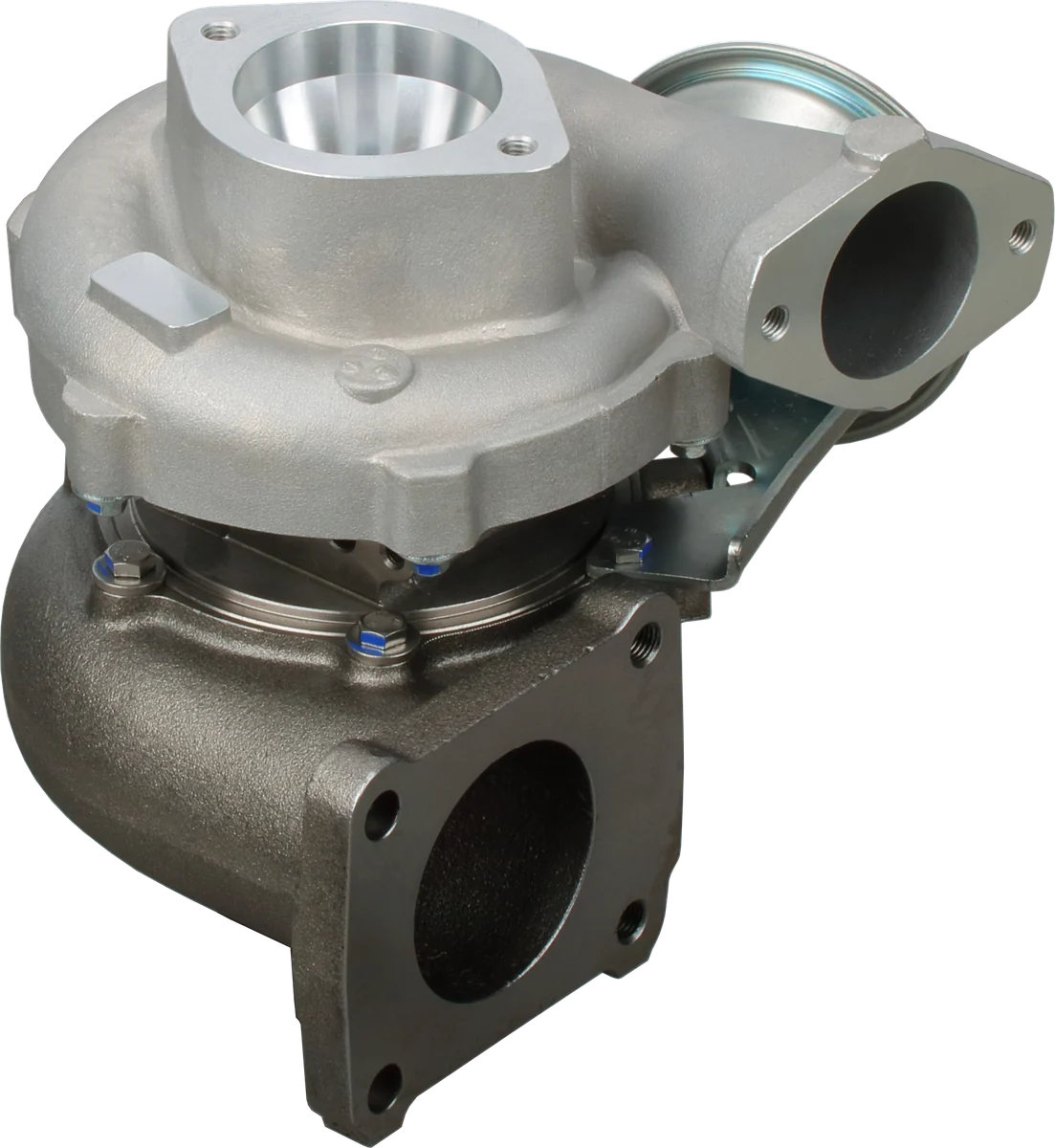

Turbocompresseur complet : Généralement le choix pratique lorsque les carters, les roues, les paliers et les composants de commande présentent plusieurs défauts. Confirmez précisément les éléments inclus dans l’ensemble et vérifiez si l’installation exige un réglage supplémentaire de l’actionneur.

CHRA/cartouche : Remplace l’ensemble central tournant tout en conservant les carters extérieurs compatibles. Cette solution convient lorsque ces carters sont intacts et que les composants de commande réutilisables satisfont aux contrôles. Une cartouche neuve ne corrige ni un carter fissuré ni un mécanisme de géométrie variable grippé.

Kit de réparation : Convient à une réfection fondée sur des mesures et une évaluation professionnelle, lorsque les principaux composants restent utilisables. Les paliers et les éléments d’étanchéité ne peuvent pas remettre en état un arbre rayé ou un alésage de carter endommagé. Vérifiez le contenu du kit et prévoyez un assemblage correct, des contrôles de jeux et un équilibrage adapté.

Composants individuels : Le récapitulatif du catalogue comprend des carters de turbine et de compresseur, des corps de palier, des roues de compresseur, des ensembles roue de turbine/arbre, des actionneurs, des paliers lisses, des segments d’étanchéité de type piston et des butées/bagues de butée. La sélection exige une compatibilité exacte. Le remplacement de composants tournants nécessite un équilibrage adapté ; des repères de peinture ne garantissent pas un équilibrage acceptable.

Lorsque vous commandez des pièces de turbo pour Toyota Hiace 2KD-FTV, précisez à la fois le numéro d’identification et le type de produit nécessaire, comme l’illustrent les multiples entrées CT9C du catalogue.

Contrôles d’installation pour les moteurs diesel soumis à un usage intensif

Corrigez la cause de la panne initiale avant de monter le turbo de remplacement.

1. Nettoyez l’admission et l’échangeur de suralimentation. Retirez l’huile accumulée et les débris. Après des dommages à une roue, inspectez tout le circuit d’air et évaluez une éventuelle contamination du moteur. Remplacez les composants qui ne peuvent pas être nettoyés de manière fiable.
2. Inspectez l’alimentation et le retour d’huile. Recherchez des dépôts de calamine, des obstructions, des plis et des raccords endommagés. Respectez les exigences de remplacement de la conduite d’alimentation et assurez-vous que le retour conserve son cheminement prévu, sans obstruction.
3. Vérifiez la pression dans le carter moteur. Inspectez la ventilation et recherchez la cause d’un passage excessif de gaz de combustion dans le carter. Un turbo de remplacement ne résoudra pas un problème de ventilation du moteur.
4. Utilisez l’huile prescrite et des filtres neufs. Éliminez toute contamination avant le démarrage. Maintenez les raccordements ouverts propres pendant toute l’intervention.
5. Installez des joints neufs conformes aux spécifications. Nettoyez les surfaces d’appui et respectez les procédures de serrage au couple. Évitez tout excès de produit d’étanchéité susceptible d’obstruer un passage d’huile.
6. Amorcez la lubrification avant de démarrer. Suivez la procédure du fournisseur du turbo avec de l’huile moteur propre. Lorsque les instructions le demandent, établissez la circulation d’huile en désactivant l’alimentation en carburant et en suivant la procédure autorisée de lancement au démarreur pour le véhicule. Ne démarrez jamais un turbo à sec.
7. Vérifiez les commandes et les raccordements. Contrôlez le circuit de liquide de refroidissement lorsque le turbo en est équipé, l’orientation des carters, la compatibilité de l’actionneur et le calibrage électronique requis.
8. Contrôlez progressivement le fonctionnement. Recherchez les fuites d’huile, de liquide de refroidissement, d’air d’admission et de gaz d’échappement avant un essai en charge contrôlé. Examinez le comportement de la suralimentation et les codes de défaut. Respectez les consignes du véhicule concernant le refroidissement après une utilisation prolongée sous forte charge.

Questions fréquentes

Différences entre les turbos 1KD-FTV et 2KD-FTV : sont-ils interchangeables ?

Ne présumez pas qu’ils le sont. Vérifiez la correspondance du numéro figurant sur la plaque signalétique du turbo et de la référence d’origine (OE), puis contrôlez les carters, les raccordements, les brides de fixation et les dispositifs de régulation de la suralimentation. Le nom d’une famille de moteurs ne suffit pas à établir la compatibilité.

Puis-je identifier un turbo de Hilux uniquement à partir du nom du véhicule ?

Non. Les références de turbos pour Hilux peuvent correspondre à différentes configurations. Relevez l’identification du moteur, photographiez le turbo installé et fournissez le numéro de sa plaque signalétique ainsi que sa référence d’origine (OE) avant de commander.

La présence d’huile dans l’échangeur de suralimentation signifie-t-elle que le turbo est défaillant ?

Pas nécessairement. La ventilation du carter moteur peut y introduire un film d’huile. Une accumulation d’huile, une hausse de la consommation d’huile ou une fumée bleue nécessitent de contrôler le turbo, le retour d’huile, la pression dans le carter moteur et l’état du moteur avant de poursuivre l’utilisation.

Un certain jeu dans l’arbre du turbo est-il normal ?

Un turbo à paliers lisses peut présenter un mouvement radial perceptible à l’arrêt, car le film d’huile qui le soutient en fonctionnement est absent. Comparez les jeux radial et axial aux spécifications applicables ; un contact des roues avec les carters, des points durs ou des aubes endommagées nécessitent une inspection approfondie.

Quand choisir un CHRA plutôt qu’un turbo complet ?

Choisissez un CHRA parfaitement compatible lorsque les carters réutilisables et les composants de commande satisfont aux contrôles. Un turbo complet convient généralement mieux lorsque les dommages dépassent l’ensemble tournant ou que la configuration existante ne peut pas être confirmée.

Un kit de réparation peut-il réparer un turbocompresseur 1KD-FTV qui siffle ?

Uniquement si le diagnostic révèle une usure interne réparable et que les autres composants respectent les spécifications. Un sifflement peut aussi provenir de fuites à l’admission, de fuites à l’échappement ou de roues endommagées. La réfection exige des mesures et un équilibrage adaptés.

Pourquoi mon turbo 1KD-FTV est-il en surpression ?

Une pression de suralimentation excessive peut être due à un défaut de l’actionneur, d’une durite de commande, de la tringlerie ou du câblage, ou à des aubes grippées lorsque le turbo en est équipé. Vérifiez l’alimentation du système de commande et le mouvement demandé avant de remplacer des pièces mécaniques. Ne réglez pas les tiges ni les vis de butée pour masquer le défaut.

Quel turbo pour un Toyota Hilux ?

Choisissez un turbo dont le numéro figurant sur la plaque signalétique et la référence d’origine (OE) correspondent à ceux du turbo installé, puis contrôlez les carters, les raccordements, les brides de fixation et les dispositifs de régulation de la suralimentation. Les références de turbos pour Hilux peuvent correspondre à différentes configurations ; le nom du véhicule ne suffit donc pas. Relevez l’identification du moteur et photographiez le turbo installé avant de commander.

Pour votre turbo 1KD-FTV ou 2KD-FTV, envoyez à LeadTurbo le numéro de la plaque signalétique, la référence d’origine (OE), l’identification du moteur et des photos afin de confirmer la compatibilité avant de commander.
