Pour comprendre les joints de turbo sur la plupart des turbocompresseurs diesel, il faut d’abord faire une distinction : le segment n’est qu’un élément du système. Il limite l’écoulement dans un passage étroit, tandis que les pièces environnantes maintiennent l’essentiel de l’huile à distance. Cela explique pourquoi un segment de remplacement peut être conforme sans pour autant supprimer la fuite si les jeux de fonctionnement, le niveau d’huile ou les pressions ne sont pas corrects.
Comment les joints de turbo retiennent-ils l’huile et les gaz ?
Un joint à lèvre classique frotte contre un arbre en rotation, une configuration généralement inadaptée à la vitesse et à la température de l’arbre principal d’un turbocompresseur diesel.
Un système d’étanchéité de turbo à segment de type piston utilise quant à lui un segment métallique fendu, logé dans une gorge de l’arbre ou d’une bague en rotation. Dans une configuration courante, la force élastique du segment le maintient contre l’alésage du carter fixe, tandis que la pièce portant la gorge tourne à l’intérieur du segment. De faibles jeux de fonctionnement permettent ce mouvement.
Ces jeux et le jeu à la coupe du segment forment un passage qui limite l’écoulement. Les gaz perdent de la pression en traversant ces restrictions ; les différences de pression influent aussi sur le flanc de la gorge contre lequel le segment prend appui. Ce dispositif oppose à l’écoulement une résistance comparable à celle d’un labyrinthe, même si un segment fendu n’a pas la même conception qu’un joint à labyrinthe à plusieurs dents.
Le segment remplit donc deux fonctions liées : limiter l’entrée d’air ou de gaz d’échappement dans la cavité des paliers et freiner le passage de l’huile vers l’une ou l’autre roue. Il ne constitue pas une barrière totalement étanche aux liquides.
Le segment n’est normalement pas soumis directement à la pression d’alimentation en huile du moteur. L’essentiel de cette pression chute lors du passage de l’huile dans les paliers, avant qu’elle n’atteigne la cavité de drainage. Comparer la pression d’huile affichée au tableau de bord à la pression de suralimentation ne tient pas compte de cette distinction.
Différences entre les joints de turbo côté compresseur et côté turbine
Les deux côtés doivent contrôler le passage des gaz et de l’huile, mais ils remplissent des fonctions différentes à des températures différentes. L’appellation « joint d’étanchéité à l’huile pour turbo » peut désigner un segment, un porte-segment ou des joints statiques ; vérifiez ce que contient réellement le kit.
| Caractéristique | Côté compresseur | Côté turbine |
|---|---|---|
| Emplacement du segment | Souvent sur une pièce rotative distincte : manchon, bague ou déflecteur | Généralement dans une gorge de l’arbre ou du moyeu, près de la roue de turbine |
| Gestion de l’huile | Le déflecteur rotatif et la géométrie du flasque arrière éloignent l’huile de la zone de la butée axiale | Les épaulements de l’arbre, les déflecteurs et les espaces de drainage maintiennent l’huile à distance du segment chaud |
| Principale difficulté | Variations de pression au dos de la roue et à l’entrée | Gaz d’échappement chauds, dépôts et mouvements dus aux variations de température |
| Variations de conception | Le nombre de segments, le profil de la bague et l’alésage du flasque arrière varient | Le nombre de segments, les dimensions des gorges et la disposition de l’écran thermique varient |
Un déflecteur d’huile rotatif, aussi appelé centrifugeur d’huile, projette l’huile vers l’extérieur par effet centrifuge. Les surfaces fixes environnantes récupèrent cette huile et la guident vers le retour d’huile. Ce dispositif réduit la quantité de liquide qui atteint le segment.
La géométrie de la bague de butée est importante, car ses épaulements, ses gorges et ses faces d’appui contribuent à définir ces trajets d’huile. Selon la conception, le porte-segment et le déflecteur rotatif peuvent être distincts ou réunis dans une seule pièce. Une bague qui s’enfile sur l’arbre n’est pas nécessairement compatible.
Roue de compresseur : transmet la puissance de l’arbre à l’air.

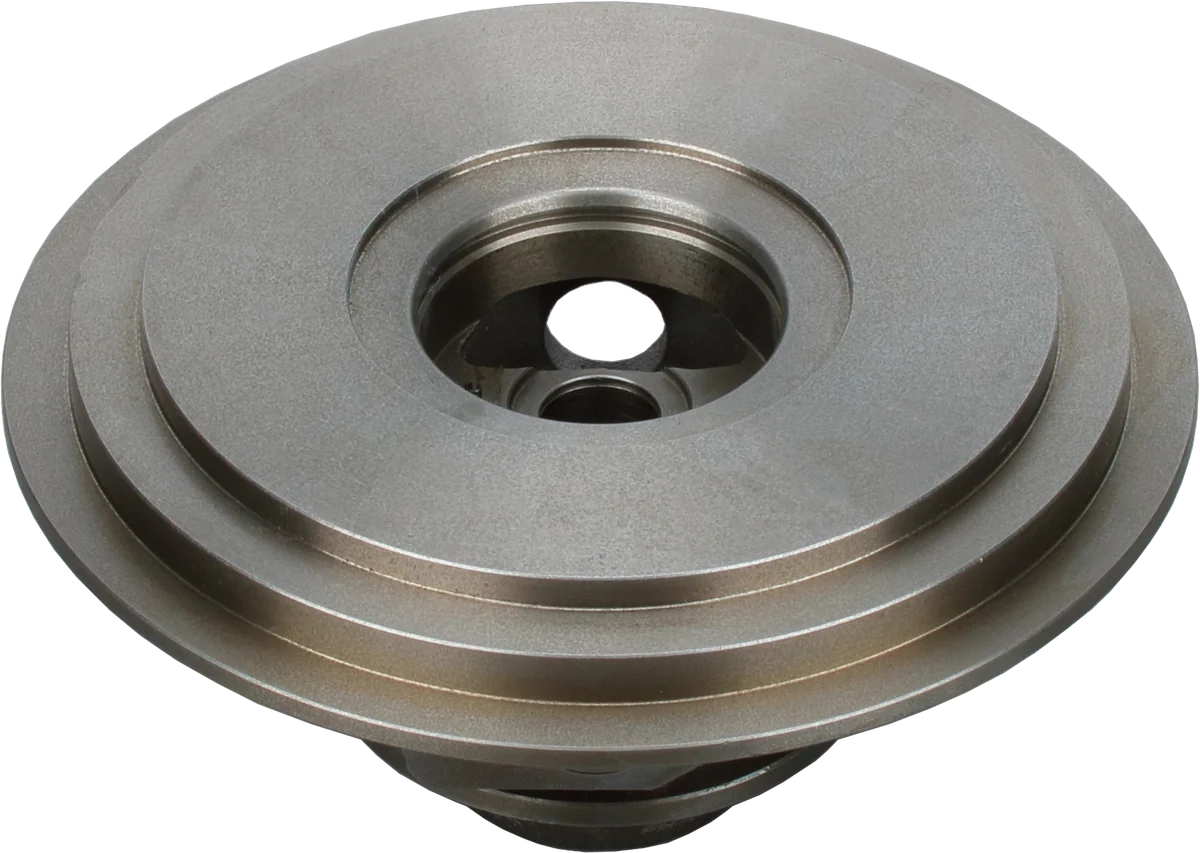

Carter central : porte l’ensemble tournant lubrifié.
Roue de turbine : l’énergie des gaz entraîne l’arbre.

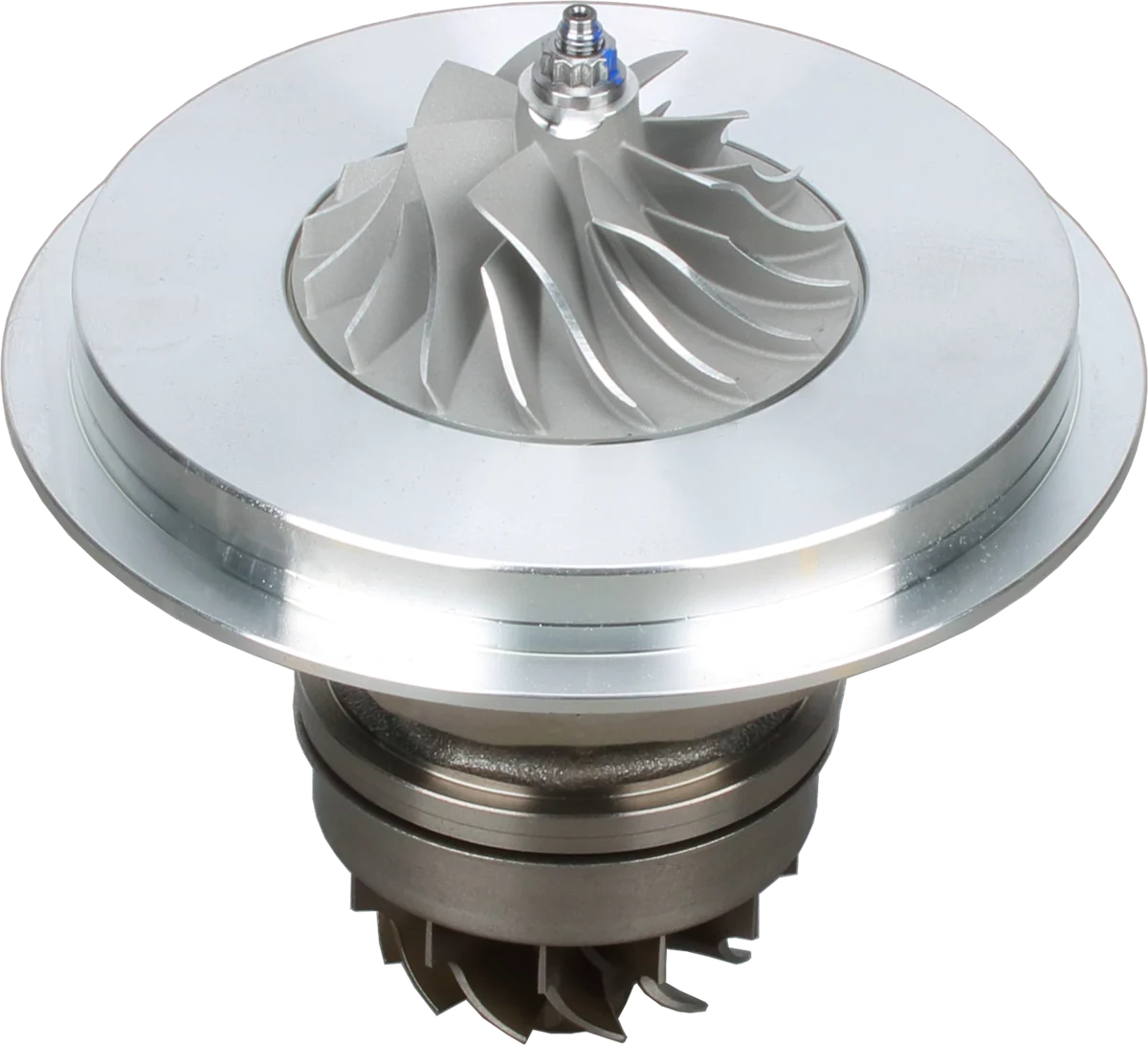

Photo produit de 2026. Les numéros repèrent les éléments expliqués ci-dessous.
L’équilibre des pressions varie selon les conditions de fonctionnement
La pression dans la zone d’étanchéité importe davantage que la valeur indiquée par le manomètre de suralimentation. La pression au dos d’une roue de compresseur dépend de l’écoulement local de l’air et de la géométrie ; elle n’est pas simplement égale à la pression dans le collecteur d’admission.
| Condition de fonctionnement | Ce qui change | Pourquoi l’étanchéité devient plus difficile à assurer |
|---|---|---|
| Ralenti ou faible charge avec une faible suralimentation | Généralement, une élévation de pression plus faible dans le compresseur et une vitesse du rotor plus basse | Moindre contribution de la pression à l’étanchéité et séparation centrifuge de l’huile moins efficace |
| Forte restriction à l’admission | La pression baisse en amont du compresseur | Selon la conception, les zones d’étanchéité en communication avec cette zone peuvent subir une différence de pression moins favorable |
| Pression élevée dans le carter moteur | La pression augmente à la sortie du retour d’huile et peut se transmettre à la cavité des paliers | La différence de pression qui favorise l’évacuation et la retenue de l’huile diminue |
| Restriction du retour d’huile | L’huile quitte le carter trop lentement | L’huile peut s’accumuler autour d’un segment conçu pour limiter l’écoulement, et non pour retenir l’huile d’un carter noyé d’huile |
Une faible pression de suralimentation ne signifie pas, à elle seule, qu’une fuite d’huile se produira. Un turbocompresseur en bon état doit pouvoir fonctionner dans les conditions de ralenti prévues. Un moteur diesel dont l’admission n’est pas étranglée ne produit pas non plus automatiquement la forte dépression au ralenti associée à un moteur à essence régulé par un papillon.
Toutefois, si la pression locale côté compresseur devient inférieure à celle de la cavité des paliers, l’huile présente au niveau du dispositif d’étanchéité peut être aspirée vers l’extérieur. Une restriction à l’admission peut aggraver ce déséquilibre. Parallèlement, un retour d’huile trop lent ou la pression dans le carter moteur peut accroître la quantité d’huile qui s’accumule au niveau du segment. Ces effets peuvent se combiner sans que le segment soit cassé.
Dans la plupart des installations, l’huile chargée d’air retourne par gravité. Le conduit de retour doit évacuer l’huile et les gaz déplacés ; c’est donc sa capacité d’écoulement effective qui compte, et pas seulement la possibilité d’y faire passer un fil métallique.
Ce que protège l’écran thermique du turbo
La turbine peut transmettre de la chaleur au carter central par rayonnement et par conduction. Un écran interne et des espaces d’air prévus par la conception réduisent ce transfert près du dos de la roue et du carter de paliers. Ils n’éliminent pas la chaleur transmise par conduction à travers l’arbre et les autres liaisons métalliques.
Cet écran est distinct d’une couverture isolante externe de turbine. Sa forme, sa position et ses jeux font partie de la conception du turbocompresseur ; vous ne devez pas l’omettre simplement parce que le turbo peut être remonté sans lui.
Un excès de chaleur peut transformer l’huile résiduelle en dépôts autour de la gorge côté turbine et dans les espaces de drainage. Ces dépôts peuvent gêner le mouvement du segment ou l’évacuation de l’huile. Les déformations thermiques et les variations du jeu de fonctionnement peuvent encore réduire l’efficacité de l’étanchéité.
Lorsqu’il est présent, le refroidissement à eau du carter central offre un autre moyen de gérer la chaleur. Lors d’une remise en état, conservez l’écran, les espacements et les dispositifs de refroidissement spécifiés, au lieu de considérer la protection thermique comme un équipement facultatif.
L’huile peut s’échapper par plusieurs chemins
La présence d’huile dans un carter de compresseur ne permet pas de déterminer exactement quelle interface fuit. Lors du démontage, raisonnez en termes de trajets :
- Autour du segment côté compresseur : L’huile peut franchir les passages restreints formés par le segment, la gorge et l’alésage, atteindre l’espace au dos de la roue, puis rejoindre le flux d’air du compresseur.
- Le long des jeux d’assemblage internes : Sur certaines conceptions, l’huile peut cheminer dans les jeux entre l’arbre et le manchon ou au niveau de l’alésage de la roue jusqu’à l’entrée de celle-ci, en contournant la principale restriction assurée par le segment extérieur.
- Vers la roue de turbine : L’huile peut dépasser les dispositifs qui la retiennent et le segment côté turbine, puis pénétrer dans le circuit des gaz chauds.
- À travers une jonction statique : Un joint torique de flasque arrière endommagé ou un autre joint fixe peut fuir indépendamment du système d’étanchéité de l’arbre.
Ces trajets expliquent pourquoi la pose d’un segment neuf ne peut pas compenser un alésage usé, une face d’appui endommagée ou un manchon inadapté.
Comment les essais d’étanchéité à l’huile en usine reproduisent les conditions d’utilisation
Un essai d’étanchéité à l’huile pertinent reproduit les conditions qui influent sur l’ensemble du système d’étanchéité. Selon le fabricant et l’objectif de l’essai, il peut faire appel à un moteur ou à un dispositif d’essai dédié qui met l’ensemble en rotation et établit des conditions contrôlées pour l’huile et les gaz.
Les procédures en usine varient ; un essai de validation effectué pendant le développement n’est pas nécessairement le contrôle de production réalisé sur chaque unité.
| Facteur contrôlé | Ce que l’essai évalue |
|---|---|
| Température et alimentation en huile | Fuites avec une viscosité, un débit et une pression définis |
| Vitesse du rotor et pressions des gaz | Comportement de l’étanchéité dans les conditions de fonctionnement spécifiées |
| Restriction à l’admission ou fonctionnement à faible charge | Sensibilité à un équilibre des pressions défavorable côté compresseur |
| Configuration du retour d’huile et pression à sa sortie | Adéquation de l’évacuation de l’huile aux conditions prévues pour l’installation |
| Durée de l’essai et méthode d’inspection | Mise en évidence reproductible du passage d’huile dans l’un ou l’autre circuit de gaz |
Les techniciens inspectent les zones prescrites ou recueillent et mesurent l’huile entraînée, puis comparent les résultats aux critères d’acceptation applicables.
Comme l’étanchéité du turbocompresseur dépend de la rotation, du retour d’huile et de l’équilibre des pressions, verser de l’huile dans une cartouche immobile ne constitue pas un essai équivalent. Une opération d’équilibrage à grande vitesse réussie ne suffit pas non plus, à elle seule, à confirmer l’efficacité de l’étanchéité dans toutes les conditions de fonctionnement.
Remplacement des joints de turbo diesel : préserver le système d’étanchéité
Un kit fournit des pièces ; il ne remet pas en état les surfaces d’étanchéité usées. Consultez la documentation d’entretien propre au turbocompresseur concerné, en tenant compte de son indice de révision, afin de déterminer les cotes à vérifier et les exigences de montage.
- Mesurez correctement le jeu à la coupe du segment d’étanchéité de turbo. Contrôlez le jeu à la coupe une fois le segment placé dans l’alésage prescrit, ainsi que le jeu dans la gorge et l’état de l’alésage. L’ouverture visible d’un segment libre ne correspond pas à son jeu une fois monté. Un jeu trop faible peut se refermer sous l’effet de la chaleur ; un jeu excessif agrandit un passage de fuite. N’utilisez pas les valeurs limites d’une autre famille de turbos.
- Respectez l’orientation prescrite. Certains segments présentent des caractéristiques qui imposent un sens de montage ; d’autres non. Suivez les instructions concernant les faces du segment, la position de la coupe et les montages à plusieurs segments. Il n’existe pas de position angulaire universelle valable pour toutes les conceptions.
- Protégez le segment pendant le montage. Utilisez la méthode prescrite pour éviter de trop l’écarter, de le vriller ou d’accrocher une extrémité sur le bord d’un alésage. Vérifiez qu’il est bien en place.
- Préservez la géométrie. Vérifiez l’absence d’usure ou de dépôts sur les flancs des gorges, les surfaces du porte-segment, les faces de la bague et les alésages d’étanchéité. N’élargissez pas les gorges et n’enlevez pas de matière par polissage pour faciliter le montage.
- N’introduisez pas de produit d’étanchéité. N’appliquez jamais de pâte RTV ni d’autre produit d’étanchéité sur les segments, les gorges ou les surfaces internes de contrôle de l’huile. Utilisez les joints statiques et les joints plats prescrits ; un excès de produit d’étanchéité peut obstruer les passages d’huile.
- Remontez l’ensemble complet. Montez le déflecteur rotatif, les éléments de butée, le flasque arrière et l’écran thermique adaptés, puis effectuez les contrôles de jeu et les opérations d’équilibrage requis.
Questions fréquentes
Ces segments sont-ils identiques aux segments de piston d’un moteur ?
Non. Ils reposent sur le même principe du segment fendu, mais leurs dimensions, leurs matériaux, leur force élastique et leurs surfaces de contact sont propres au turbocompresseur. Utilisez le segment de remplacement prescrit.
Le segment doit-il tourner avec l’arbre ?
Dans de nombreuses conceptions courantes, le segment reste pratiquement immobile dans l’alésage du carter, tandis que l’arbre ou la bague tourne à l’intérieur du segment. Respectez les exigences d’entretien propres à la conception concernée.
La présence d’huile dans le compresseur prouve-t-elle que le segment est défectueux ?
Non. L’huile peut provenir de la ventilation du carter moteur ou emprunter un autre trajet interne. La seule présence d’huile à cet endroit ne permet pas de conclure à la défaillance d’un segment.
Puis-je limer un segment de remplacement pour l’ajuster ?
Ne modifiez pas un segment de remplacement, sauf si la procédure du fabricant l’exige expressément. Le jeu à la coupe, la force élastique et le jeu dans la gorge agissent ensemble ; un segment qui nécessite une modification peut être une pièce inadaptée.
Dois-je remplacer un écran thermique endommagé ?
Oui. Utilisez la bonne pièce de remplacement et rétablissez l’espacement prescrit. Le plier pour obtenir le dégagement nécessaire peut modifier la barrière thermique ou créer un contact avec des pièces en rotation.
Des joints de turbocompresseur neufs peuvent-ils supprimer toutes les fuites d’huile ?
Non. Des segments neufs ne peuvent pas remettre en état un alésage usé ni corriger un déséquilibre des pressions, une mauvaise évacuation de l’huile ou un assemblage de pièces internes incompatibles. Réparez le système d’étanchéité concerné et vérifiez ses conditions de fonctionnement.
Pourquoi les joints de turbo fuient-ils ?
Les joints de turbo peuvent fuir lorsqu’un déséquilibre des pressions, une mauvaise évacuation de l’huile, des surfaces d’étanchéité usées ou des pièces incompatibles perturbent le contrôle de l’huile. Le segment n’est qu’un élément du système d’étanchéité ; une fuite peut donc se produire sans qu’il soit cassé. Vérifiez le retour d’huile, la pression dans le carter moteur, les alésages d’étanchéité et les pièces internes avant de conclure à la défaillance du segment.
Peut-on remplacer les joints de turbo ?
Oui. Vous pouvez remplacer les segments d’étanchéité du turbocompresseur en utilisant les pièces prescrites et en suivant les instructions d’entretien propres à sa version exacte. Contrôlez le jeu à la coupe du segment une fois monté, le jeu dans la gorge et l’état de l’alésage, puis effectuez les contrôles de jeu et les opérations d’équilibrage requis. Des segments neufs ne peuvent pas remettre en état des surfaces d’étanchéité usées ni corriger une mauvaise évacuation de l’huile ou un déséquilibre des pressions.
