Test de turbo : du banc à gaz au moteur

Un test de turbo vise à vérifier comment un turbocompresseur déplace l’air, maîtrise les mouvements de son arbre, résiste à la chaleur et fonctionne une fois assemblé, avant de le soumettre aux conditions réelles du moteur.

Pour qui achète un turbo de rechange ou un ensemble central avec carter de paliers et pièces tournantes (CHRA), la mention « testé » est rassurante. Elle peut pourtant désigner aussi bien un simple contrôle d’étanchéité qu’un vaste programme de développement.

L’essentiel est de savoir ce qui a été testé, dans quelles conditions et selon quelles limites d’acceptation. Chaque essai répond à des questions différentes, et aucune machine ne permet à elle seule de tout vérifier sur un turbocompresseur.

Test de turbo au banc ou sur moteur : quelles différences ?

Un moteur fait intervenir de nombreuses variables : débit des gaz d’échappement, alimentation en carburant, restriction à l’admission, refroidissement et signaux de commande. Si un turbo vibre ou n’atteint pas le débit d’air visé, ces interactions peuvent compliquer l’identification de la cause.

Un banc d’essai dédié aux turbos permet aux ingénieurs de maîtriser certaines conditions et de les reproduire. Ils peuvent modifier la température de l’huile tout en maintenant une vitesse constante, comparer des configurations de compresseur ou étudier le comportement des paliers sans faire fonctionner un véhicule complet.

Les essais séparés facilitent également l’installation des instruments de mesure et permettent de réaliser les essais de développement dangereux dans des équipements de protection spécialement conçus à cet effet.

Ils ne remplacent pas les essais sur moteur. Les pulsations d’échappement, la chaleur sous le capot, les conduits d’admission et les variations rapides de charge influencent le turbocompresseur installé. Les essais au banc déterminent le comportement du composant ; les essais sur moteur et sur véhicule vérifient ses performances dans le système auquel il est destiné.

Comment fonctionne un banc d’essai à gaz chauds pour turbo ?

Un banc à gaz pour turbo alimente la turbine avec un flux contrôlé de gaz chauds. Sur un banc équipé d’une chambre de combustion, la combustion du carburant chauffe le gaz qui entraîne la turbine. Celle-ci fait tourner l’arbre, et le compresseur aspire puis comprime l’air.

Le banc régule les conditions à l’entrée de la turbine et la restriction au refoulement du compresseur pour établir des points de fonctionnement. Des circuits contrôlés assurent l’alimentation en huile et, le cas échéant, en liquide de refroidissement.

Les mesures habituelles comprennent :

• La vitesse de rotation de l’arbre et le débit d’air.
• Les pressions et les températures aux raccordements du compresseur et de la turbine.
• La pression, la température et le débit de l’huile à l’entrée.
• Les paramètres du liquide de refroidissement lorsque le turbo est refroidi par eau.
• Les vibrations et les températures de certains points des carters.

L’instrumentation et les limites de fonctionnement dépendent de l’objectif de l’essai. Un banc de développement peut disposer de capacités de mesure nettement supérieures à celles d’un poste de contrôle de production.

Comment établit-on la cartographie du compresseur ?

Pour établir la cartographie du compresseur, les ingénieurs relèvent des points de fonctionnement le long de lignes à vitesse corrigée approximativement constante. Ils ajustent le débit d’air et la charge, en enregistrant le rapport de pression ainsi que les mesures nécessaires au calcul du rendement.

La vitesse et le débit « corrigés » tiennent compte des conditions à l’entrée afin de permettre une comparaison pertinente des résultats.

Une cartographie du compresseur montre comment le rapport de pression varie en fonction du débit d’air. Les courbes d’égal rendement indiquent les zones où la compression exige moins d’énergie pour une même augmentation utile de pression. Les mesures de température demandent une attention particulière, car les transferts de chaleur à travers le turbo peuvent influencer les résultats.

La limite à faible débit correspond au pompage, un régime de fonctionnement instable. À débit élevé, le blocage sonique limite toute augmentation supplémentaire du débit. La cartographie repère ces limites au moyen de procédures contrôlées assorties de protections adaptées.

Une cartographie caractérise une configuration précise du compresseur. Elle ne garantit pas que, sur un moteur, celui-ci restera dans une zone de bon rendement ou évitera le pompage lors de chaque régime transitoire.

Que vous apprend chaque type d’essai de turbocompresseur ?

Les affirmations concernant les essais sont plus faciles à évaluer lorsque leur portée est claire.

Un fournisseur doit pouvoir expliquer si une affirmation concerne la validation de la conception, un échantillonnage périodique ou le contrôle de chaque unité.

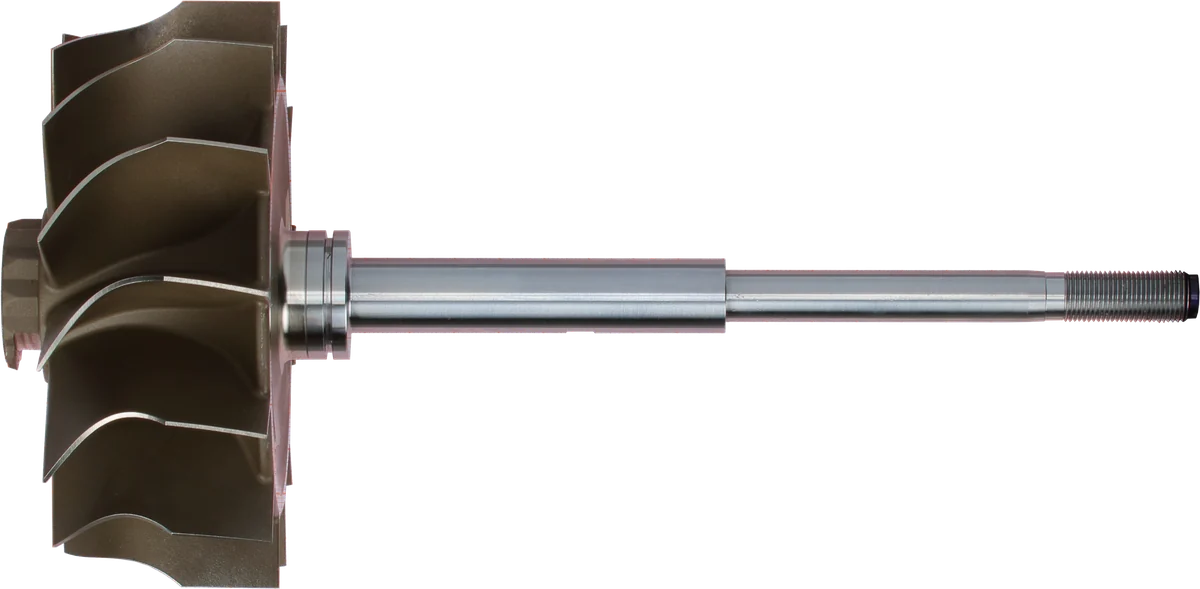

1. 1

   Roue de turbine : l’énergie des gaz entraîne l’arbre.

2. 2

   Surface de l’arbre : contrôler usure et rayures avant réutilisation.

3. 3

   Extrémité de l’arbre : liaison avec les pièces tournantes côté compresseur.

Photo produit de 2026. Les numéros repèrent les éléments expliqués ci-dessous.

Bancs de dynamique des rotors : au-delà de l’équilibrage

Un rotor peut être bien équilibré tout en présentant un comportement défavorable au niveau des paliers. La dynamique des rotors étudie les mouvements de l’arbre lorsque la vitesse, la charge et les conditions de lubrification varient.

Des bancs spécialisés peuvent utiliser des capteurs de déplacement sans contact pour suivre les mouvements radiaux de l’arbre. Des mesures dans deux directions permettent de visualiser la trajectoire de l’arbre à l’intérieur du jeu des paliers. Les capteurs de vibrations du carter apportent des informations complémentaires, mais les vibrations du carter et le déplacement de l’arbre ne sont pas des mesures interchangeables.

Les ingénieurs peuvent également surveiller :

• Les températures des paliers ou du métal à proximité.
• La pression d’alimentation en huile, sa température à l’entrée et son débit.
• Le comportement de l’écoulement au retour d’huile.
• Le déplacement axial ou la charge axiale lorsque le montage le permet.
• Le contenu fréquentiel des vibrations pendant l’accélération et la décélération.

Pourquoi la fréquence des mouvements est-elle importante ?

Le balourd résiduel produit généralement des vibrations à la fréquence de rotation de l’arbre. Les effets du film d’huile peuvent provoquer des mouvements à une fréquence inférieure, appelés vibrations sous-synchrones.

Dans certains systèmes à paliers lisses, le tourbillonnement d’huile se produit à une fréquence légèrement inférieure à la moitié de la fréquence de rotation de l’arbre. Dans certaines conditions, ce mouvement peut se coupler à un mode propre du rotor et évoluer vers un fouettement d’huile. Ces phénomènes dépendent de la disposition des paliers, des propriétés du lubrifiant, de la géométrie et de la charge.

Une analyse fréquentielle aide à distinguer des mécanismes qui peuvent sembler similaires dans une simple mesure du niveau global de vibrations. L’équilibrage seul ne permet pas nécessairement de corriger une instabilité du film d’huile.

Le bruit constitue un autre indice, mais pas un diagnostic. Un sifflement qui varie avec la vitesse et une tonalité persistante peuvent avoir des causes différentes. Les fuites d’air et les effets aérodynamiques peuvent aussi produire des bruits marqués.

Pourquoi la conception du rotor et du carter d’essai est-elle importante ?

Un banc pertinent doit reproduire les caractéristiques qui déterminent le comportement étudié. La masse des roues, la rigidité de l’arbre, l’espacement des paliers et le porte-à-faux des roues influencent tous les mouvements du rotor. Un rotor de substitution dont la répartition des masses diffère peut donner des résultats trompeurs.

Le carter de paliers compte également. Sa rigidité, l’alignement des paliers, ses conduits d’huile, l’évacuation de l’huile et sa dilatation thermique influencent les conditions de fonctionnement de l’arbre. Les accès destinés aux capteurs doivent être conçus sans affaiblir sensiblement la structure ni perturber la lubrification.

Les ingénieurs définissent donc les caractéristiques qui doivent correspondre à celles de l’ensemble de série et celles qui peuvent différer pour les besoins des mesures. Un montage pratique en laboratoire ne constitue pas automatiquement un modèle fidèle d’un turbo en fonctionnement.

Durabilité, cyclage thermique et confinement

Un essai de durabilité suit une séquence de fonctionnement définie. Il peut comprendre un fonctionnement prolongé, des variations répétées de vitesse et des combinaisons de température et de charge destinées à révéler certaines faiblesses.

Les résultats doivent être replacés dans leur contexte. La durée de l’essai, à elle seule, apporte peu d’informations sans les conditions de fonctionnement, les critères de défaillance et les constats d’inspection.

Le cyclage thermique chauffe et refroidit l’ensemble de façon répétée. Les composants se dilatent et se contractent à des rythmes différents, ce qui peut modifier les jeux ou solliciter les carters et les liaisons entre pièces. Les programmes d’essais concernés peuvent aussi examiner l’imprégnation thermique après l’arrêt, lorsque la chaleur continue de se propager depuis la turbine vers les composants voisins après la fin du fonctionnement.

L’inspection après essai peut révéler des problèmes qui n’étaient pas évidents pendant le fonctionnement :

• Fissures, déformations ou frottements.
• Usure des paliers et des surfaces de butée.
• Dépôts d’huile ou conduits obstrués.
• Liaisons desserrées ou perte d’étanchéité.
• Évolution des vibrations ou des performances aérodynamiques.

L’essai de confinement, parfois appelé essai d’éclatement, répond à une autre question. Une rupture du rotor est délibérément provoquée dans des conditions contrôlées pour évaluer la capacité du carter à retenir les débris spécifiés.

Ces essais destructifs sont réalisés dans des installations spécialisées. La réussite d’un essai de confinement défini ne prouve pas que les débris de toute rupture possible seront retenus et ne rend pas acceptable un fonctionnement au-delà des limites nominales.

Contrôle des turbos en production : vérifications en fin de ligne

Les essais de développement qualifient une conception. Les contrôles en fin de ligne recherchent les défauts de fabrication et d’assemblage sur les produits finis. La séquence exacte varie selon le fabricant, le produit et le fait que le turbo soit neuf ou reconditionné.

Équilibrage des composants et essais VSR

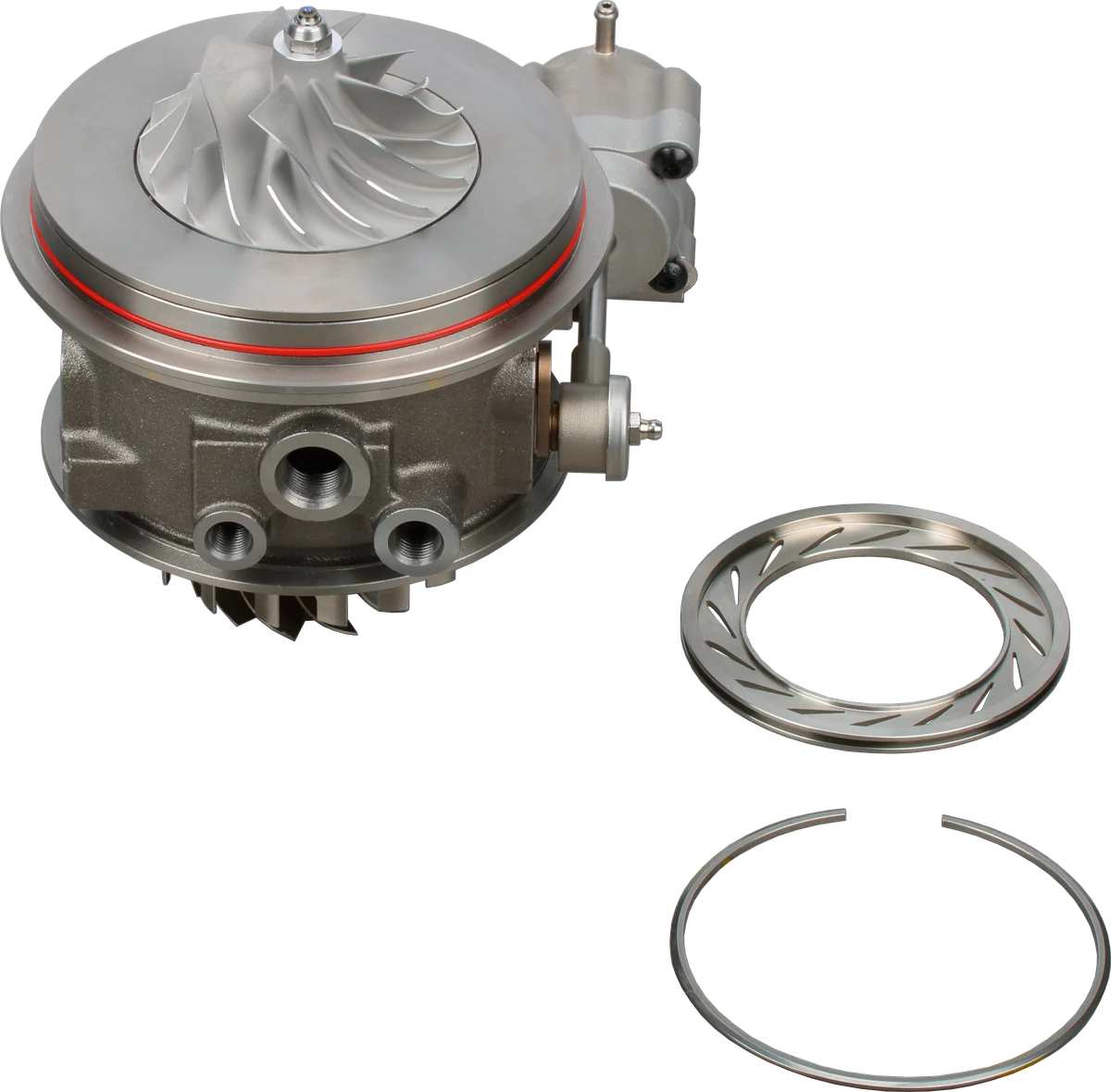

Les composants tournants peuvent être équilibrés individuellement avant l’assemblage. Le CHRA assemblé peut ensuite subir un essai vibratoire à grande vitesse sur un banc de contrôle vibratoire, couramment appelé VSR.

Le banc entraîne l’ensemble central lubrifié et mesure sa réponse vibratoire sur une plage de vitesses définie. Si nécessaire, une correction d’équilibrage réduit les vibrations résiduelles liées à l’ensemble tournant assemblé.

Cette étape est importante, car des composants individuellement conformes peuvent néanmoins former un ensemble nécessitant une correction.

Un rapport pertinent identifie l’ensemble, les conditions d’essai et les limites applicables. Un graphique générique ou une mention « équilibré à grande vitesse » sans explication apporte moins d’éléments probants. Les essais VSR ne produisent pas de cartographie du compresseur et ne reproduisent pas l’ensemble des sollicitations thermiques du moteur.

Contrôles d’étanchéité

Les contrôles d’étanchéité peuvent porter sur les conduits d’huile, les circuits de refroidissement ou d’autres zones délimitées. Demandez quel circuit a été testé et comment sa conformité a été déterminée.

L’étanchéité au niveau de l’arbre du turbo dépend aussi des pressions de fonctionnement, de l’évacuation de l’huile et du système environnant. La réussite d’un contrôle d’étanchéité statique ne garantit pas l’absence de fuite d’huile lorsque le moteur présente une pression excessive dans le carter ou un retour d’huile obstrué.

Étalonnage de l’actionneur VGT

Un turbocompresseur à géométrie variable utilise des aubes mobiles pour réguler le fonctionnement de la turbine. Les contrôles peuvent porter sur la course du mécanisme, le retour d’information de position, les butées de fin de course et l’étalonnage de l’actionneur.

L’étalonnage doit être adapté à l’actionneur et à l’ensemble turbo concernés. Certains montages utilisent également des contrôles fondés sur le débit pour vérifier le comportement des aubes. Le simple fait de voir l’actionneur bouger ne prouve pas que l’étalonnage est correct.

Selon l’application, une initialisation sur le véhicule peut encore être nécessaire après l’installation.

Ce qu’apportent les essais sur moteur

Lors d’un test de turbo diesel, un banc dynamométrique moteur permet de vérifier le turbo en interaction avec le débit des gaz d’échappement, le circuit d’admission et la stratégie de commande du moteur. Il peut révéler la réponse de la suralimentation, les restrictions à l’échappement, le comportement thermique et des problèmes de régulation qu’un essai au banc en régime stabilisé peut ne pas détecter.

La validation sur véhicule ajoute les effets de l’installation et des séquences réelles d’utilisation, comme le remorquage, l’accélération et les arrêts à chaud. Le programme pertinent dépend de l’application.

Un fournisseur de turbos de rechange peut s’appuyer sur une conception éprouvée et une compatibilité documentée plutôt que de répéter le programme initial de développement sur moteur. Il doit décrire précisément sur quoi il se fonde.

Questions que les acheteurs peuvent poser à un fournisseur

L’étendue des essais des turbocompresseurs de rechange varie. Une explication claire est plus utile qu’une longue liste de noms de machines sans précisions.

Avant de commander, demandez :

• Quels contrôles sont effectués sur chaque turbo ou CHRA ?
• Quelles affirmations concernant la durabilité ou les performances reposent sur des essais de conception ou sur des unités prélevées par échantillonnage ?
• L’ensemble central assemblé est-il testé à grande vitesse, et quels sont les critères d’acceptation ?
• Les résultats d’essai peuvent-ils être rattachés à un numéro de série ou à un lot de production ?
• Quels circuits font l’objet de contrôles d’étanchéité ?
• Pour les turbos VGT, comment le fonctionnement des aubes et l’étalonnage de l’actionneur sont-ils vérifiés ?
• Quelles caractéristiques de l’application et quelles procédures d’installation doivent être confirmées ?

Une documentation publique limitée ne prouve pas automatiquement une mauvaise qualité. Toutefois, un fournisseur doit distinguer ce qu’il vérifie directement de ce dont il confie la vérification à ses partenaires de fabrication.

Questions fréquentes sur le test de turbo

Chaque turbo de rechange passe-t-il sur un banc à gaz chauds ?

Non. Les bancs à gaz chauds servent couramment au développement et à la validation, tandis que les unités produites peuvent faire l’objet de contrôles d’équilibrage, d’étanchéité et d’actionneur. Les fournisseurs doivent distinguer les essais réalisés sur une conception ou un échantillon des contrôles effectués sur l’unité que vous achetez.

L’équilibrage VSR équivaut-il à un essai de performance ?

Non. Les essais sur banc VSR évaluent les vibrations d’un ensemble central assemblé en rotation et permettent de corriger son équilibrage. Ils ne déterminent ni le rendement du compresseur, ni les performances de la turbine, ni la durabilité thermique, ni le bon fonctionnement sur un moteur donné.

Un rapport d’équilibrage peut-il prouver qu’un turbo durera longtemps ?

Non. Un rapport d’équilibrage ne couvre qu’un aspect de la qualité. La durée de vie dépend aussi des matériaux, des jeux, de la lubrification, de l’assemblage, des températures de fonctionnement et des conditions d’installation. Le rapport est plus utile lorsqu’il identifie l’ensemble testé et les critères d’acceptation.

Pourquoi l’étalonnage de l’actionneur VGT est-il important ?

L’actionneur et le mécanisme des aubes doivent assurer la concordance entre la position demandée et le déplacement réel. Un mauvais réglage peut entraîner des problèmes de régulation de la pression de suralimentation, même lorsque l’ensemble tournant est en bon état. Certaines applications exigent aussi une procédure d’initialisation ou d’apprentissage sur le véhicule après l’installation.

Le bruit d’un turbo permet-il de savoir si les essais étaient suffisants ?

Pas de manière fiable. Le bruit peut provenir de l’écoulement de l’air, de fuites, de l’interaction des aubes, d’un balourd ou du comportement des paliers. Un enregistrement seul ne permet d’établir ni la cause du bruit ni la qualité des essais réalisés en usine sur le turbocompresseur. Le diagnostic nécessite de connaître les conditions de fonctionnement et de les compléter par des contrôles mécaniques ou des mesures de capteurs.

Que dois-je demander avant d’acheter un CHRA de rechange ?

Renseignez-vous sur la compatibilité avec l’application, l’équilibrage des composants et de l’ensemble central assemblé, la traçabilité et les exigences d’installation. Confirmez quels carters et organes de commande existants doivent être réutilisés et inspectés. Un CHRA testé ne peut pas corriger des carters endommagés, un mécanisme d’aubes qui se grippe ou un problème d’alimentation en huile du moteur.

Un test de turbo peut-il détecter des fuites ?

Oui. Les contrôles d’étanchéité peuvent détecter des fuites dans les conduits d’huile ou les circuits de refroidissement. Demandez quel circuit a été testé et comment le fournisseur a déterminé sa conformité. Un contrôle statique ne permet pas d’exclure une fuite d’huile due à une pression excessive dans le carter moteur ou à un retour d’huile obstrué.

Quels tests pour un turbo de rechange ?

Vérifiez que le turbo que vous achetez a fait l’objet de contrôles d’équilibrage et d’étanchéité et, s’il s’agit d’un modèle VGT, de contrôles du fonctionnement des aubes et de l’étalonnage de l’actionneur. Demandez comment les résultats sont évalués et si les rapports identifient l’unité ou le lot. Le fournisseur doit distinguer ces contrôles des essais de performance ou de durabilité réalisés sur une conception ou un échantillon.
