Dans un turbocompresseur, le tourbillonnement d’huile du turbo est un mouvement orbital de l’arbre entraîné par le film d’huile, qui peut rester maîtrisé. Le fouettement d’huile implique, quant à lui, une résonance du rotor potentiellement destructrice.
La mention « oil whirl », ou tourbillonnement d’huile, dans un rapport de démontage peut sembler annoncer une défaillance imminente. Elle décrit en réalité un mouvement. Ce qui compte, c’est l’amplitude de ce mouvement, le maintien de la séparation par les films d’huile et la présence éventuelle de dommages.
Pour un propriétaire, un bourdonnement ne permet pas de répondre à ces questions. Pour un atelier, identifier la cause nécessite de mettre en relation les conditions de fonctionnement, l’inspection physique et, si nécessaire, des mesures vibratoires spécialisées.

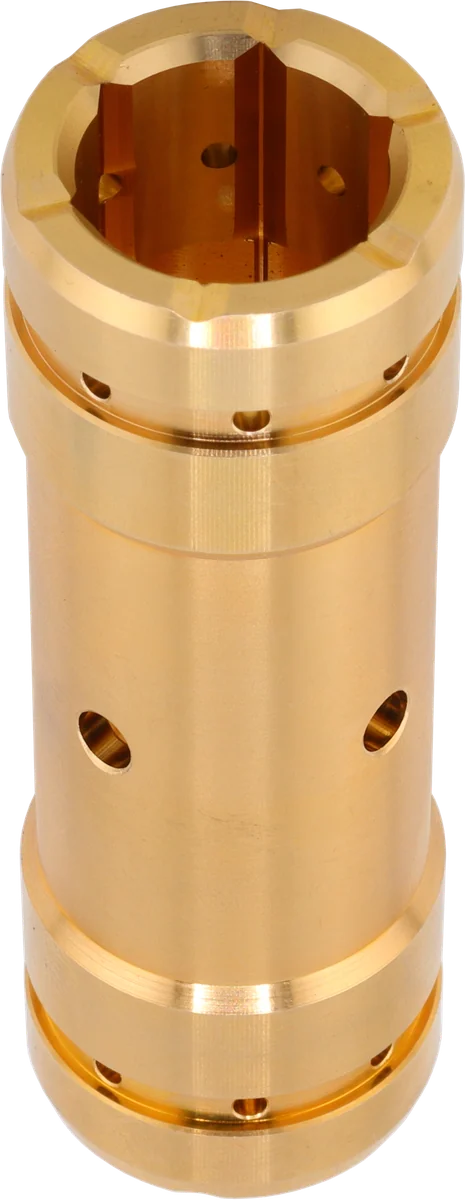

Le rôle du film d’huile dans un palier lisse
Le tourillon est la partie lisse de l’arbre soutenue par un palier. Dans un turbocompresseur à paliers lisses, l’huile occupe le faible jeu entre le tourillon et la surface du palier qui l’entoure.
En tournant, l’arbre entraîne l’huile dans un espace qui se rétrécit. Une pression se développe dans ce coin d’huile et soutient l’arbre. Le moteur assure le renouvellement de l’huile, mais c’est le mouvement de l’arbre qui génère la pression hydrodynamique supportant la charge en fonctionnement.
Le film d’huile assure également un amortissement : il s’oppose au mouvement et dissipe une partie de l’énergie vibratoire sous forme de chaleur. L’huile qui traverse le palier évacue cette chaleur.
L’arbre ne doit pas nécessairement se trouver exactement au centre géométrique du palier. Sa position varie selon la charge et la répartition de la pression dans le film. De petits déplacements font partie du fonctionnement du palier ; l’arbre peut bouger sans qu’un contact métallique se produise.
Cette distinction est importante lors de l’inspection d’un turbo à l’arrêt. Le mouvement radial ressenti à la main, en l’absence des films d’huile établis en fonctionnement, ne décrit pas directement le comportement de l’arbre en rotation.
Pourquoi le tourbillonnement d’huile du turbo se produit-il à une fréquence inférieure à celle de rotation de l’arbre ?
Pour comprendre les causes du tourbillonnement d’huile du turbo, imaginez un repère au centre de l’arbre sur une vue en coupe. L’arbre tourne autour de son propre axe, mais ce centre peut également parcourir une petite trajectoire à l’intérieur du palier. Ce second mouvement est une orbite.
La pression du film d’huile ne produit pas uniquement une force directement opposée au déplacement. Dans certaines conditions, une composante de cette force agit latéralement et contribue à entraîner le mouvement orbital. Si le film transfère suffisamment d’énergie de rotation à ce mouvement pour vaincre l’amortissement, un tourbillonnement auto-excité se développe.
« Auto-excité » signifie que le système de paliers entretient le mouvement sans nécessiter de sollicitation extérieure répétée. Une roue présentant un balourd n’est donc pas nécessaire.
Le mouvement orbital s’effectue généralement dans le même sens que la rotation de l’arbre, mais à une fréquence inférieure. Il s’agit d’une vibration sous-synchrone : l’orbite effectue moins de cycles par seconde que l’arbre n’effectue de tours.
Pour un palier lisse simple et fixe, une fréquence correspondant approximativement à la moitié de la vitesse de l’arbre, ou légèrement moins, constitue un repère courant. Ce rapport n’est pas un critère de diagnostic universel pour le tourbillonnement d’huile dans un turbo de voiture.
Par ailleurs, la vitesse de l’arbre désigne celle du turbocompresseur, et non le régime moteur. Comparer directement un bruit enregistré à l’indication du compte-tours peut mener à des conclusions erronées. Consultez À quelle vitesse tourne un turbo ? pour mieux comprendre cette distinction.
Les paliers à bagues flottantes comportent deux films d’huile
De nombreux turbos automobiles à paliers lisses utilisent des bagues de palier entièrement flottantes. Chaque bague se trouve entre l’arbre et le carter central, créant deux jeux lubrifiés :
- Film intérieur : entre le tourillon de l’arbre en rotation et la bague.
- Film extérieur : entre la bague et le carter fixe.
L’entraînement visqueux de l’huile au contact de l’arbre fait tourner la bague, tandis que la résistance visqueuse du film extérieur s’oppose à cette rotation. La bague atteint une vitesse inférieure à celle de l’arbre, déterminée par l’interaction des deux films.
La vitesse de la bague ne représente pas un pourcentage fixe dans toutes les conditions. Les jeux, la viscosité de l’huile, les températures et la géométrie du palier influent sur cette vitesse.
Le film intérieur se trouve donc entre deux surfaces mobiles. Le film extérieur se trouve entre une bague tournante et un carter fixe. Chacun peut contribuer à des mouvements sous-synchrones, et leurs comportements sont couplés.
Cela explique pourquoi un turbo à bagues entièrement flottantes peut présenter plusieurs composantes vibratoires sous-synchrones. Le comportement du film intérieur peut également s’écarter de la simple règle de la demi-vitesse, avec notamment des fréquences supérieures à la moitié de celle de rotation de l’arbre.
Certaines conceptions empêchent la rotation des bagues tout en autorisant d’autres mouvements. Leur comportement ne doit pas être interprété en reprenant toutes les hypothèses applicables aux bagues entièrement flottantes. Notre guide sur le fonctionnement des paliers à bagues flottantes décrit cette configuration plus en détail.
Différence entre tourbillonnement et fouettement d’huile du turbo : ce qui distingue le balourd
Ces termes décrivent des mécanismes différents, même s’ils peuvent se manifester simultanément.
| Phénomène | Mécanisme moteur | Évolution typique de la fréquence | Conséquences pratiques |
|---|---|---|---|
| Vibrations dues au balourd | Une répartition inégale de la masse en rotation crée une force périodique | L’excitation principale suit la rotation de l’arbre, à raison d’un cycle par tour | Nécessite de vérifier l’état du rotor et son équilibrage |
| Tourbillonnement d’huile | Les forces du film d’huile entretiennent un mouvement orbital | Fréquence inférieure à celle de rotation de l’arbre ; varie souvent avec la vitesse de fonctionnement | Peut conserver une amplitude limitée dans des conditions de fonctionnement acceptables |
| Fouettement d’huile | L’excitation du film d’huile se couple fortement à un mode propre du rotor | La fréquence reste proche de celle de ce mode lorsque la vitesse de l’arbre augmente | Peut provoquer des mouvements de grande amplitude qui endommagent l’arbre et les composants environnants |
Une fréquence propre du rotor est une fréquence à laquelle le système formé par l’arbre et les paliers tend à vibrer lorsqu’il est perturbé. La flexibilité de l’arbre, les roues en rotation et le support assuré par les paliers y contribuent tous.
Le fouettement d’huile, ou « oil whip », se développe lorsque le mouvement entraîné par l’huile se verrouille sur un mode propre du rotor, généralement un mode de flexion. Au lieu de continuer à augmenter proportionnellement à la vitesse de l’arbre, sa fréquence reste proche de celle de ce mode sur une plage de vitesses.
Le film d’huile peut continuer à alimenter ce mouvement en énergie. L’amplitude peut augmenter jusqu’à ce que des effets non linéaires ou un contact physique la limitent. Des dommages aux paliers, des rayures sur les tourillons, un frottement des roues ou un grippage peuvent en résulter.
Un plateau de fréquence ne suffit pas à prouver un fouettement d’huile. Les systèmes à bagues flottantes peuvent présenter des évolutions complexes de fréquence, et le son mesuré reflète également la réponse de la structure environnante.
Axe horizontal : vitesse de l’arbre.
Axe vertical : fréquence vibratoire.
Tourbillonnement d’huile : une composante sous-synchrone peut suivre la vitesse.
Fouettement d’huile : la réponse peut se fixer près d’un mode du rotor.
Schéma qualitatif, sans données d’essai mesurées ni limites de fonctionnement.
Pourquoi les turbos de série peuvent fonctionner avec un tourbillonnement d’huile
Qualifier le tourbillonnement d’huile d’« instabilité » ne signifie pas que l’amplitude de l’orbite de l’arbre doit augmenter sans limite.
Les forces exercées par les paliers sont non linéaires : leur réponse évolue lorsque l’arbre se déplace et que l’épaisseur du film d’huile change. Une relation décrivant les forces lors de très petits mouvements autour d’une position donnée ne décrit pas l’ensemble du jeu disponible.
À mesure que le mouvement se développe, les variations de pression du film et d’amortissement peuvent établir une orbite répétable d’amplitude limitée. Les ingénieurs parlent de cycle limite. Le mouvement se poursuit, mais son amplitude cesse d’augmenter.
Les turbocompresseurs de série peuvent fonctionner avec ces réponses sous-synchrones d’amplitude limitée. Un fonctionnement acceptable repose sur une séparation suffisante par les films d’huile, un jeu suffisant autour des roues et des niveaux de vibration et de bruit adaptés sur toute la plage de fonctionnement prévue.
Un « tourbillonnement d’huile stable » désigne généralement cet état de fonctionnement d’amplitude limitée. Cela ne signifie pas que tous les bruits liés au tourbillonnement sont sans danger, ni qu’une orbite reste acceptable après une modification de la géométrie du palier due à l’usure.
Quels facteurs modifient l’instabilité des paliers du turbo ?
Aucune règle fiable ne permet d’affirmer qu’une huile plus épaisse, un jeu plus faible ou une pression plus élevée améliore systématiquement la stabilité. Les deux films interagissent, et la modification d’une condition peut changer plusieurs aspects de la réponse du système.
| Modification | Pourquoi elle compte | Points à examiner en atelier |
|---|---|---|
| Usure du palier ou du tourillon | Modifie le jeu, l’état de surface et la répartition de la pression | Mesurer les tourillons, les bagues et les alésages du carter, puis comparer les résultats aux spécifications applicables |
| Jeu incorrect | Modifie la raideur du film, l’amortissement, le débit et le comportement de la bague | Vérifier la compatibilité des composants et les dimensions de montage |
| Température et viscosité de l’huile | Modifient la résistance du film, le transfert thermique et la vitesse de la bague | Noter si les symptômes apparaissent à froid, à chaud ou après une charge prolongée |
| Pression d’alimentation en huile ou restriction du circuit | Modifie l’apport d’huile et les conditions de fonctionnement des films | Contrôler l’alimentation au point de mesure et dans les conditions prescrits |
| Balourd du rotor | Ajoute une excitation synchrone et modifie l’orbite de l’arbre ainsi que la charge sur les paliers | Rechercher des dommages aux roues et des dépôts, et examiner l’historique des remises en état |
| Contamination ou dépôts | Peuvent rayer les surfaces, obstruer les passages ou gêner le mouvement des bagues | Vérifier la propreté de l’huile et examiner le circuit de lubrification |
La température mérite une attention particulière. Une huile plus froide peut rendre certains bruits tonals liés au tourbillonnement plus perceptibles, tandis qu’une chaleur excessive peut réduire la viscosité et compromettre la lubrification. La disparition d’un bruit après la montée en température ne prouve, à elle seule, ni le bon état ni la défaillance du turbo.
Le balourd n’a pas non plus d’effet simple et unidirectionnel sur l’amplitude du tourbillonnement. Il modifie le mouvement en fonctionnement, parfois de façon importante. Accepter délibérément un balourd n’est jamais une méthode raisonnable pour maîtriser le tourbillonnement d’huile. Consultez Équilibrage des turbocompresseurs : pourquoi il est indispensable après une remise en état pour comprendre les conséquences lors d’une réparation.
Symptômes du tourbillonnement d’huile du turbo : quels signes peuvent apparaître ?
Un bourdonnement du turbo, un sifflement dans une bande de fréquences étroite ou un bruit tonal apparaissant dans une plage de charge particulière peut justifier une investigation. Certains bruits liés aux paliers varient sensiblement avec la température de l’huile ou semblent conserver une hauteur similaire malgré des changements de conditions de fonctionnement.
Toutefois, les fuites à l’admission ou à l’échappement, les dommages aux roues, le bruit d’écoulement de l’air et d’autres composants tournants peuvent produire des symptômes similaires. Un enregistrement audio réalisé avec un téléphone ne permet pas de déterminer le mouvement réel de l’arbre.
Les observations utiles comprennent les points suivants :
- Le bruit est-il nouveau ou devient-il plus fort ?
- Se produit-il à froid, lorsque le moteur est bien chaud ou après une longue période de forte sollicitation ?
- Apparaît-il à l’accélération, sous charge constante ou au relâchement de l’accélérateur ?
- S’accompagne-t-il d’une baisse de pression de suralimentation, de fumée ou d’une augmentation de la consommation d’huile ?
- A-t-il commencé après une vidange, une remise en état du turbo ou une réparation du circuit de lubrification ?
La fumée et la consommation d’huile ne constituent pas des signes spécifiques de tourbillonnement d’huile. Elles nécessitent leur propre diagnostic. Si le bruit se transforme soudainement en grincement ou en raclement, surtout en présence de fumée ou d’une perte de puissance, cessez d’utiliser le véhicule et faites-le inspecter.
Pour examiner les causes de bruit plus générales, commencez par Pourquoi mon turbo siffle-t-il ?
Comment diagnostiquer le tourbillonnement d’huile du turbo ?
Un atelier de réparation généraliste peut identifier de nombreux facteurs influant sur le comportement des paliers sans prétendre mesurer directement le tourbillonnement d’huile.
- Identifier l’ensemble. Relever la référence du turbo, déterminer le type de paliers et rechercher toute remise en état ou modification antérieure.
- Vérifier la lubrification. Contrôler le niveau d’huile, sa conformité aux spécifications approuvées, sa contamination éventuelle, l’état de la conduite d’alimentation et les exigences de pression applicables.
- Inspecter le retour d’huile et la ventilation. Vérifier le retour d’huile et la ventilation du carter moteur en présence de fuites ou de fumée.
- Écarter les autres sources de bruit. Inspecter les raccords d’admission, les jonctions d’échappement, les supports et les accessoires à proximité.
- Inspecter le rotor à l’arrêt. Rechercher des dommages aux roues, des traces de frottement et une rotation irrégulière, puis mesurer les déplacements de l’arbre selon la procédure prescrite.
- Effectuer des mesures au démontage. Examiner l’état des tourillons, les dimensions des bagues, les alésages du carter, les passages d’huile et les signes d’échauffement ou de rayures.
Des rayures peuvent établir qu’un contact s’est produit ; elles prouvent rarement, à elles seules, un fouettement d’huile. De même, un jeu excessif révèle un problème dimensionnel sans identifier tous les mécanismes vibratoires qui l’ont précédé.
La confirmation d’un mouvement sous-synchrone nécessite généralement des capteurs adaptés, une référence fiable de vitesse de l’arbre et une analyse fréquentielle dans différentes conditions de fonctionnement. La mesure directe de l’orbite peut exiger un équipement d’essai spécialisé.
Un spécialiste peut distinguer une composante dont la fréquence suit la vitesse de l’arbre d’une autre qui reste proche d’un mode propre du rotor. Le régime moteur et un simple enregistrement audio ne constituent pas des substituts suffisants. Notre guide de diagnostic des turbocompresseurs propose une démarche d’inspection plus générale.
Tourbillonnement d’huile du turbo : pourquoi une huile plus épaisse ne constitue pas une réparation
Changer la viscosité modifie le fonctionnement des paliers. Cela peut modifier un bruit tonal sans corriger l’usure, la contamination, une mauvaise alimentation en huile ou des dommages aux pièces tournantes.
Une huile plus épaisse influe sur les forces visqueuses dans les deux films, la vitesse des bagues, le débit à travers les restrictions et l’évacuation de la chaleur. Elle peut également modifier l’alimentation en huile lors des démarrages à froid, un point particulièrement pertinent en hiver au Canada.
Respectez les spécifications d’huile approuvées par le constructeur du moteur et ses recommandations de viscosité pour l’application et les conditions ambiantes. N’ajoutez pas de modificateur de viscosité non approuvé et n’installez pas de restricteur d’huile dans le seul but d’atténuer un bruit supposé provenir du tourbillonnement.
Si les dimensions sont hors spécifications, choisissez la réparation en fonction de l’état mesuré. Le choix entre une remise en état, une cartouche de remplacement et un ensemble complet est expliqué dans CHRA ou turbocompresseur complet.
Questions fréquentes
Le tourbillonnement d’huile signifie-t-il que le turbo est défaillant ?
Non. Un mouvement orbital de tourbillonnement d’huile d’amplitude limitée peut se produire dans un turbo à paliers lisses en bon état. Le risque de dommages apparaît lorsque le mouvement compromet la séparation assurée par les films d’huile ou provoque un contact. Un bruit nouveau doit être examiné, mais ce terme ne suffit pas à établir une défaillance.
Un turbo parfaitement équilibré peut-il présenter un tourbillonnement d’huile ?
Oui. Le tourbillonnement d’huile tire son énergie de la rotation par l’intermédiaire du film d’huile du palier ; aucun balourd n’est donc nécessaire. Un équilibrage correct reste essentiel, car le balourd ajoute des vibrations et modifie les charges sur les paliers.
Le tourbillonnement d’huile se produit-il toujours à la moitié de la vitesse de l’arbre ?
Non. Une fréquence correspondant approximativement à la moitié de la vitesse de l’arbre, ou moins, constitue un repère utile pour un palier lisse simple et fixe. Les bagues entièrement flottantes ajoutent une autre surface tournante et un second film d’huile. Les fréquences réelles peuvent donc différer, avec notamment des mouvements du film intérieur à une fréquence supérieure à la moitié de celle de rotation de l’arbre.
Un bourdonnement constant du turbo permet-il d’identifier un fouettement d’huile ?
Non. Un bruit tonal constant peut avoir plusieurs causes, notamment d’autres réponses vibratoires des paliers, le bruit d’écoulement de l’air et une résonance structurelle. Pour identifier un fouettement d’huile, il faut démontrer que les vibrations se verrouillent sur un mode propre du rotor, à l’aide de mesures en fonction de la vitesse de rotation et de l’interprétation d’un spécialiste.
Une huile plus épaisse peut-elle arrêter le tourbillonnement d’huile ?
Elle peut modifier le bruit ou les vibrations, mais cela ne prouve pas qu’une réparation a été effectuée. La viscosité influe sur les deux films d’huile, la vitesse des bagues, le débit d’huile et l’évacuation de la chaleur. Utilisez une huile conforme aux spécifications approuvées par le constructeur du moteur et recherchez la cause sous-jacente.
Un kit de réparation peut-il résoudre un problème de tourbillonnement d’huile ?
Uniquement si l’inspection confirme que l’ensemble peut être remis en état et identifie un défaut lié aux paliers auquel le kit approprié peut remédier. Un kit ne peut pas restaurer des tourillons d’arbre usés ni des alésages de carter endommagés. La remise en état exige également des mesures, des procédures de montage et un équilibrage adaptés.
Faut-il remplacer le turbo en cas de tourbillonnement d’huile ?
Pas nécessairement. Un mouvement orbital de tourbillonnement d’huile d’amplitude limitée peut se produire dans un turbo à paliers lisses en bon état. Si les dimensions sont hors spécifications, choisissez la réparation en fonction de l’état mesuré.
