Butée de turbo : conception et matériaux

Choisir une butée de turbo implique d’adapter la conception du film d’huile, le matériau et les pièces associées au turbocompresseur, et pas simplement d’acheter le kit offrant la plus grande couverture.

Rôle de la butée de turbo et de la collerette de butée

L’arbre d’un turbocompresseur subit des forces dans le sens de sa longueur ainsi que des forces transversales. La pression exercée sur les roues du compresseur et de la turbine crée une poussée axiale, et l’équilibre de ces forces varie selon les conditions de fonctionnement.

Dans un turbocompresseur classique à paliers lisses, les paliers soutiennent l’arbre radialement. La butée axiale limite les déplacements longitudinaux et maintient l’ensemble tournant dans la plage de position axiale prévue. Elle contribue ainsi à préserver les jeux entre les roues et les carters, ainsi que le positionnement correct des pièces tournantes par rapport aux éléments d’étanchéité.

La butée fixe fonctionne en regard d’une collerette ou d’une bague de butée tournante. Cette pièce tournante présente à la butée une face dont la finition est réalisée avec précision et transmet la poussée de l’arbre par l’intermédiaire d’un film d’huile. Selon l’ensemble, plusieurs faces actives ou composants reprennent la poussée dans les deux sens.

La terminologie varie selon les familles de turbos. Une bague de butée n’est pas nécessairement la même pièce qu’une bague d’étanchéité de type segment de piston. Identifiez les pièces à l’aide du plan d’ensemble et de leur référence, surtout lorsque vous commandez des composants individuels.

Ces explications concernent les ensembles de butée courants lubrifiés à l’huile dans les turbos à paliers lisses. Les cartouches à roulements à billes peuvent reprendre les charges axiales différemment et ne doivent pas être considérées comme des systèmes de réfection interchangeables.

Comment fonctionne une butée de turbo ?

En fonctionnement normal, un film d’huile doit séparer la collerette de la butée. La butée ne reprend pas la poussée continue en fonctionnement par frottement de sa face métallique contre la collerette.

Une butée à patins inclinés comporte des segments actifs profilés répartis sur sa face. Chaque segment comprend une rampe d’entrée de faible pente qui mène vers une zone où le film d’huile est plus mince. En tournant, la collerette entraîne l’huile dans cet espace qui se rétrécit. La résistance au déplacement de l’huile génère une pression hydrodynamique qui supporte la charge axiale.

Cette géométrie est subtile. Une surface qui semble presque plane peut comporter les formes nécessaires à la création d’un coin d’huile efficace. Le sens de rotation, la forme des rampes, la surface active et les rainures influencent tous les performances.

La pression d’huile moteur alimente l’ensemble en lubrifiant, mais ce sont les surfaces en mouvement et l’espace convergent qui génèrent la pression hydrodynamique locale. Une alimentation suffisante reste essentielle : un coin d’huile ne peut pas fonctionner de façon fiable si son entrée manque d’huile.

L’épaisseur du film dépend également de la vitesse de rotation, de la charge, de la viscosité de l’huile, de la température et de l’état de surface. Une huile plus chaude présente généralement une viscosité plus faible. Une augmentation de la charge axiale tend à amincir le film. À faible vitesse, la portance hydrodynamique diminue, ce qui rend la compatibilité des matériaux et une lubrification correcte particulièrement importantes.

C’est pourquoi poncer manuellement une face de butée « jusqu’à ce qu’elle paraisse lisse » est risqué. Cela peut supprimer la pente prévue, modifier l’épaisseur et laisser un état de surface inadapté.

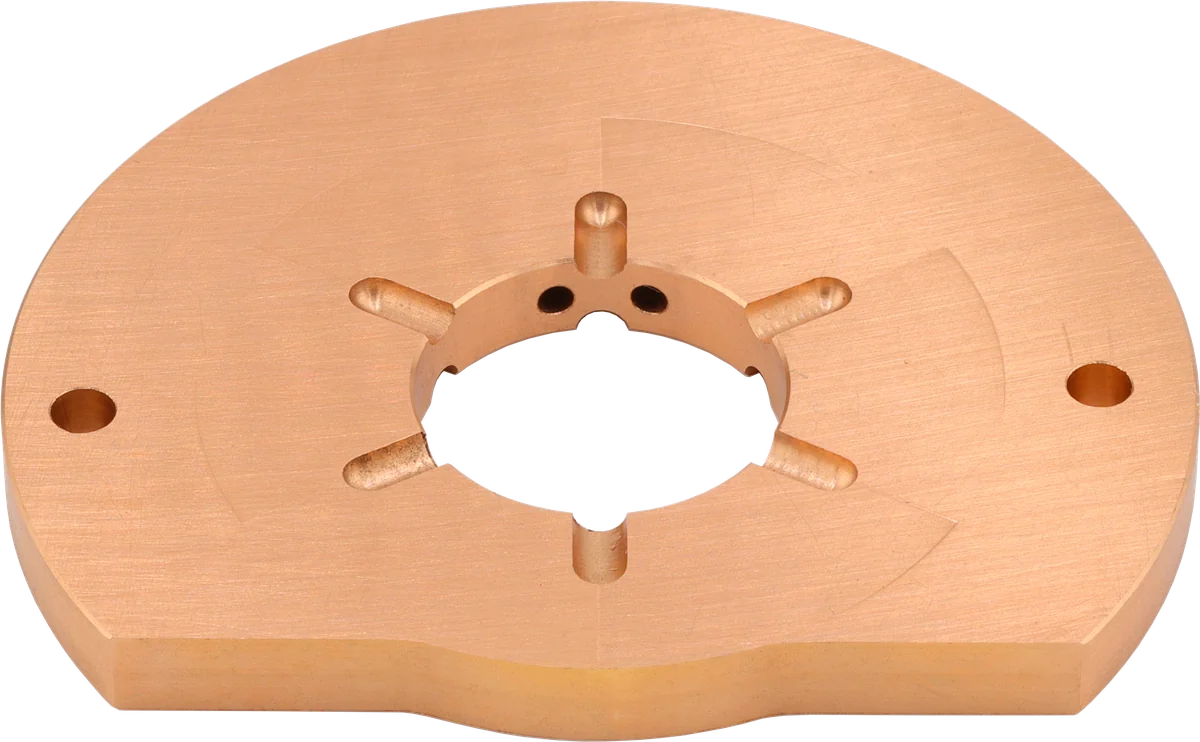

1. 1

   Face de butée : le film d’huile porte la charge axiale.

2. 2

   Rainures : répartissent l’huile sur la surface de travail.

3. 3

   Ouverture centrale : entoure la zone de l’arbre et de la bague.

Photo produit de 2026. Les numéros repèrent les éléments expliqués ci-dessous.

Pourquoi de nombreuses butées utilisent des alliages de cuivre de type laiton ou bronze

De nombreuses butées axiales de turbocompresseur utilisent des alliages antifriction à base de cuivre, notamment des laitons et des bronzes. Ces termes recouvrent différentes compositions et propriétés ; ils ne constituent pas des spécifications de matériaux interchangeables.

Une fiche produit indiquant « alliage de laiton » vous renseigne moins sur les matériaux des butées de turbo qu’une spécification documentée provenant d’un fournisseur fiable. L’alliage doit réunir une résistance mécanique, un comportement à l’usure, des propriétés thermiques et une régularité de fabrication adaptés.

Trois caractéristiques du matériau comptent en pratique :

• Compatibilité au glissement : des alliages antifriction adaptés peuvent réduire le risque d’usure adhésive sévère contre la surface en acier associée lors de brèves périodes où le film d’huile ne sépare pas parfaitement les surfaces.
• Capacité d’incrustation : certains matériaux de palier peuvent accueillir de petites particules dans leur surface, limitant ainsi les dommages à la pièce en regard. Cette capacité varie considérablement selon l’alliage et la dureté ; il ne faut pas supposer qu’un alliage de laiton résistant se comporte comme un revêtement de palier tendre.
• Conduction thermique : les alliages de cuivre peuvent évacuer la chaleur des zones chargées. Avec l’huile en circulation et la structure environnante, cela contribue à maîtriser la température locale du film et à préserver sa viscosité.

La capacité d’incrustation ne rend pas acceptable une huile contaminée. Les particules peuvent toujours creuser des rainures, endommager la collerette et perturber le film. De même, la conductivité thermique ne peut pas compenser une alimentation en huile obstruée.

Une dureté supérieure n’est pas automatiquement préférable. L’augmentation de la dureté peut améliorer la résistance à certaines formes d’usure tout en réduisant la capacité à absorber les débris ou à tolérer les contacts locaux. Le choix d’une butée relève de la tribologie, c’est-à-dire de l’interaction entre les surfaces, le lubrifiant et le mouvement, et ne se résume pas à rechercher le matériau le plus résistant.

La couleur n’est pas non plus un indicateur de qualité fiable. Des composants jaunes d’apparence similaire peuvent présenter des compositions, des finitions et des précisions dimensionnelles différentes.

Capacité de charge, frottement et débit d’huile doivent être équilibrés

Une surface active plus grande peut aider à supporter la charge axiale, mais les dimensions de la butée ne sont qu’un paramètre de conception parmi d’autres. Les proportions des patins, la géométrie des pentes, le rayon de fonctionnement et la lubrification influencent tous le résultat.

L’augmentation de la capacité de charge a des contreparties. Le cisaillement de l’huile entre les surfaces fixes et tournantes consomme de la puissance et produit de la chaleur. Selon la conception, agrandir la surface active ou augmenter son rayon peut accroître les pertes par frottement. Une butée choisie avec une capacité excessive peut imposer une résistance inutile à la rotation.

Le débit d’huile impose un autre compromis. L’apport d’huile renouvelle le film et évacue la chaleur. Les rainures et les passages d’alimentation doivent répartir efficacement cette huile, mais ils occupent aussi une surface qui pourrait autrement supporter la charge. Des passages mal disposés peuvent laisser une butée apparemment grande insuffisamment lubrifiée aux endroits essentiels.

Une pression d’alimentation plus élevée n’est pas une solution universelle. L’alimentation, les passages internes, les jeux et le retour d’huile doivent fonctionner comme un système cohérent. Des modifications non prescrites du restricteur ou l’emploi d’une huile plus visqueuse peuvent créer de nouveaux problèmes.

Pour un professionnel de la réfection, le choix pratique consiste à utiliser un ensemble éprouvé pour le turbo et les conditions de fonctionnement prévus. Agrandir les rainures ou percer des trous supplémentaires sans données de conception validées peut compromettre le fonctionnement de la butée.

Butée de turbo à 270° ou 360° : comparaison

Les kits de réparation sont souvent présentés comme équipés d’une butée à 270° ou à 360°. De manière générale, ces désignations décrivent l’étendue de l’ensemble de butée sur la circonférence.

Une conception à 270° comporte généralement un secteur ouvert. Une butée à 360 degrés s’étend sur toute la circonférence, même si sa surface active réelle comprend toujours des segments, des rainures et des passages d’huile. Il ne s’agit donc pas nécessairement d’un anneau porteur continu.

Cette désignation ne suffit pas à déterminer la capacité de charge. Un ensemble couvrant toute la circonférence peut offrir une surface portante utile supplémentaire, mais cet avantage dépend de sa géométrie, de sa lubrification et des composants associés.

Si vous envisagez une butée renforcée pour un turbo d’origine, un kit standard conforme aux spécifications peut être un choix judicieux. Le passage à une butée à 360° est plus pertinent lorsqu’une conversion compatible est documentée pour la famille de turbos concernée et que les conditions de fonctionnement prévues justifient une capacité de reprise de poussée supplémentaire.

Une modification de la combinaison de roues ou des rapports de pression de fonctionnement peut modifier les charges axiales. Ces changements nécessitent une évaluation du turbocompresseur complet ; une valeur de pression de suralimentation ne suffit pas à définir la poussée à reprendre.

Des défaillances répétées de la butée justifient une recherche de la cause, et pas automatiquement la commande d’une version renforcée. La contamination, une lubrification insuffisante, des pièces associées endommagées ou un fonctionnement hors de la plage prévue du turbo peuvent mettre en défaut l’un comme l’autre de ces ensembles.

Comment se manifeste une défaillance de la butée axiale

Lorsque le film d’huile devient insuffisant ou contaminé, les faces actives peuvent présenter des rayures, des zones de métal étalé ou une perte de matière. Les dommages peuvent toucher à la fois la butée en alliage de cuivre et sa collerette tournante.

À mesure que l’usure augmente le jeu axial, l’ensemble de l’arbre peut se déplacer au-delà des limites prévues. Un déplacement important peut permettre un contact des roues avec les carters ou perturber les conditions d’étanchéité. Des fuites d’huile, de la fumée, une baisse des performances et des bruits inhabituels sont des conséquences possibles, mais aucun de ces symptômes ne permet à lui seul d’identifier une défaillance de la butée.

Les indices utiles lors de l’inspection comprennent :

• Rainures circulaires : elles peuvent correspondre à la présence de débris abrasifs ou à des surfaces en regard endommagées, mais l’ensemble complet doit être examiné.
• Zones de métal étalé ou arraché : elles témoignent d’une dégradation de surface qui justifie de vérifier la lubrification, la charge et la température.
• Dépôts importants : ils justifient d’examiner l’état de l’huile, l’exposition à la chaleur et les éventuelles restrictions dans les passages.
• Usure inégale des segments : elle invite à vérifier l’appui de la butée, l’état de la face en regard, l’alignement et la précision de l’assemblage.
• Jeu axial mesuré excessif : il indique que le maintien axial est hors spécifications et nécessite l’inspection de toutes les pièces qui déterminent ce jeu.
• Traces de frottement sur les roues ou les carters : elles signalent des dommages consécutifs à la défaillance qu’un simple remplacement de la butée peut ne pas résoudre.

Photographiez les pièces avant de les nettoyer. Les dépôts et les traces d’usure peuvent fournir des indices qui disparaissent au lavage.

Comment choisir une butée de turbo : contrôles avant et pendant la réfection

Un kit de réparation remplace certains composants d’usure. Il ne remet pas en état un arbre endommagé, un carter déformé ou une alimentation en huile inadaptée.

Avant de choisir les pièces, confirmez l’identification exacte du turbo et déterminez pourquoi l’ensemble précédent a subi une défaillance. Pour la réfection elle-même, effectuez les contrôles suivants :

• Vérifiez le contenu du kit. Assurez-vous que la butée, la collerette, les entretoises, les éléments d’étanchéité et la visserie nécessaire correspondent à l’ensemble exact.
• Inspectez les deux surfaces en regard. Vérifiez que la collerette ne présente ni rainures, ni dommages thermiques, ni bavures, ni usure dimensionnelle. Appliquez les critères de remplacement plutôt que de vous fier uniquement à l’apparence.
• Contrôlez les passages d’huile. Confirmez que les orifices d’alimentation et les rainures s’alignent comme prévu. Éliminez les contaminants en suivant le procédé de nettoyage prescrit.
• Inspectez le carter et l’arbre. Des portées endommagées ou d’autres composants hors spécifications peuvent empêcher une butée neuve de fonctionner correctement.
• Mesurez le jeu axial. Respectez l’état d’assemblage, la méthode de mesure et les limites prescrits. Une appréciation au toucher ne constitue pas un contrôle d’acceptation.
• Respectez les consignes d’orientation et de fixation. Les faces de butée, les collerettes et les éléments de fixation peuvent avoir des exigences de montage particulières.
• Intervenez sur le circuit de lubrification du véhicule. Recherchez une huile contaminée, une restriction de l’alimentation, des problèmes de retour d’huile et toute cause identifiée de manque d’huile.
• Effectuez l’équilibrage et les vérifications nécessaires. Le remplacement des pièces de butée ne garantit pas l’équilibrage du rotor. Respectez les exigences de réfection du turbo, y compris un équilibrage spécialisé lorsqu’il est requis.
• Amorcez la lubrification avant le démarrage. Suivez la procédure applicable de lubrification et de premier démarrage afin que l’ensemble remis en état reçoive rapidement de l’huile.

Si vous ne disposez pas des spécifications, d’un équipement de mesure adapté ou de services d’équilibrage, un CHRA de remplacement correctement adapté peut être plus pratique que la réfection des composants individuels.

Questions fréquentes

Une butée à 360 degrés est-elle toujours meilleure qu’une butée à 270° ?

Non. Un ensemble à 360° compatible et bien conçu peut offrir une capacité de charge supplémentaire, mais la couverture seule ne détermine pas les performances. La géométrie des patins, l’alimentation en huile, les matériaux et la collerette associée comptent également. Un ensemble standard conforme aux spécifications peut convenir à une application d’origine.

Les butées axiales de turbocompresseur en laiton et en bronze sont-elles interchangeables ?

Le simple fait que les deux soient des alliages de cuivre ne suffit pas. La composition de l’alliage, la dureté, les dimensions, l’état de surface et les passages d’huile doivent convenir au turbocompresseur. La couleur et une description générique du matériau ne permettent pas d’établir l’interchangeabilité.

Puis-je réutiliser la collerette de butée avec une butée neuve ?

Uniquement si la procédure de réfection autorise sa réutilisation et si la collerette satisfait aux contrôles dimensionnels et d’état de surface. Des rainures, des dommages thermiques ou une surface inadaptée peuvent endommager la butée de remplacement. Certains kits de conversion exigent leur propre collerette adaptée.

Le passage à une butée à 360° augmente-t-il la pression de suralimentation ou la puissance ?

La butée elle-même ne commande pas une pression de suralimentation plus élevée et ne produit pas de puissance. Son rôle est de supporter les charges axiales. Tout gain de performances dépend de la configuration complète du turbocompresseur et du moteur ; la couverture de la butée seule ne permet pas de justifier un gain de puissance annoncé.

Un sifflement du turbo prouve-t-il que la butée est défaillante ?

Non. Des fuites d’air, des roues endommagées, un déséquilibre et d’autres défauts peuvent produire du bruit. L’usure de la butée peut finir par permettre un contact des roues avec les carters, mais le diagnostic exige une inspection et une mesure du jeu axial, plutôt qu’une appréciation fondée uniquement sur le bruit.

Quel jeu axial un turbo remis en état doit-il présenter ?

Utilisez les spécifications et la procédure de mesure correspondant au modèle exact de turbocompresseur ou à l’ensemble de réfection approuvé. Il n’existe pas de jeu universel applicable à tous les turbos. Un jeu insuffisant peut compromettre la lubrification et le fonctionnement à chaud ; un jeu excessif peut permettre des déplacements axiaux dommageables.

Que signifient les rainures sur la collerette de butée d’un turbo ?

Des rainures d’usure sur la collerette de butée d’un turbocompresseur peuvent indiquer la présence de débris abrasifs ou une détérioration des surfaces en regard. Inspectez l’ensemble complet, y compris les deux surfaces en regard et les passages d’huile, et vérifiez que la collerette ne présente ni dommages thermiques, ni bavures, ni usure dimensionnelle. Appliquez les critères de remplacement prescrits, car une surface de collerette inadaptée peut endommager la butée neuve.
