Défaillance de la butée de turbo : causes et signes

La défaillance de la butée de turbo permet un déplacement excessif de l’arbre dans son axe, mais éviter une nouvelle panne exige de déterminer ce qui a endommagé la butée ou surchargé son film d’huile.

Si vous avez constaté un mouvement de va-et-vient de l’arbre ou remarqué que la roue de compresseur frotte, la première question est de savoir si l’ensemble tournant peut encore être utilisé. Il faut ensuite comprendre pourquoi le jeu n’est plus maîtrisé. Remplacer les pièces endommagées sans vérifier la lubrification, la circulation de l’air et la régulation de la suralimentation peut laisser le problème initial intact.

Le rôle de la butée du turbo

L’arbre d’un turbocompresseur doit être maintenu dans deux directions. Les paliers lisses radiaux contrôlent les mouvements perpendiculaires à l’axe de l’arbre, appelés mouvements radiaux. La butée limite les mouvements le long de cet axe, appelés mouvements axiaux, ainsi que le jeu axial.

Les pressions de l’air et des gaz d’échappement s’exercent sur différentes surfaces des roues de compresseur et de turbine. Ces roues subissent également des efforts lorsqu’elles dévient les flux de gaz. Ensemble, ces forces créent une charge axiale que la butée doit supporter.

Le phénomène est plus complexe qu’une simple soustraction de la pression de suralimentation à la pression d’échappement. La géométrie des roues, la répartition des pressions, le débit d’air et le point de fonctionnement du turbo interviennent tous. La poussée résultante peut varier en intensité et changer de direction lorsque les conditions de fonctionnement évoluent.

La butée doit donc maîtriser les déplacements du rotor pendant l’accélération, à charge constante et pendant la décélération. Un ensemble en bon état conserve un jeu suffisant pour la lubrification tout en empêchant les roues de toucher les surfaces fixes.

Le fonctionnement d’une butée à patins inclinés

De nombreux turbocompresseurs à paliers lisses utilisent une butée à géométrie fixe dont les surfaces de travail comportent de petites rampes de faible pente. Ces zones sont souvent appelées patins inclinés.

Une bague solidaire de l’ensemble tournant défile devant ces surfaces fixes. Son mouvement entraîne l’huile dans un espace qui se rétrécit, ce qui crée une pression dans le film d’huile. Cette pression supporte la charge axiale et maintient les surfaces métalliques séparées.

Le moteur assure le renouvellement de l’huile, mais la pression porteuse du film se développe localement grâce à la rotation et à la géométrie des surfaces. La pression d’alimentation en huile ne suffit pas, à elle seule, à expliquer la capacité de charge de la butée.

Lorsque la poussée augmente, l’épaisseur du film d’huile en fonctionnement diminue généralement, toutes choses égales par ailleurs. Si le débit d’huile baisse, si des débris endommagent les surfaces ou si la charge devient excessive, le film peut ne plus assurer leur séparation. Le contact métallique produit alors de la chaleur et de l’usure.

Les cartouches à roulements à billes assurent le maintien axial différemment ; leur inspection et leur réparation doivent respecter les exigences propres à leur conception.

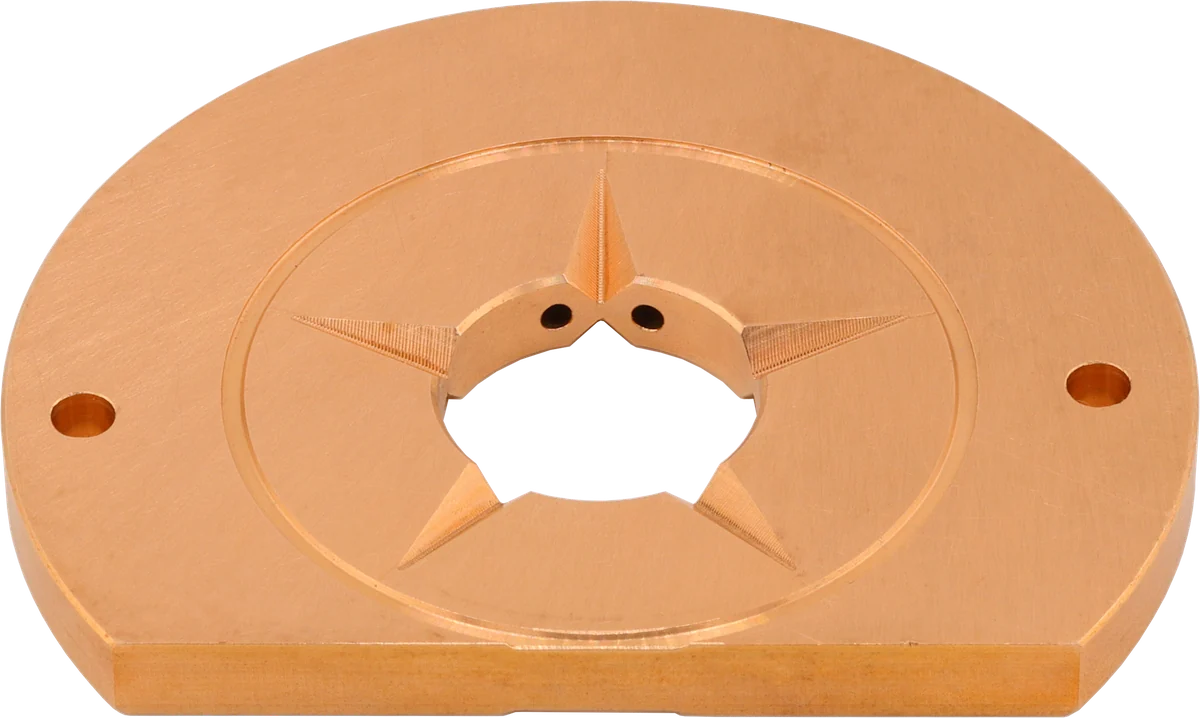

1. 1

   Face de butée : le film d’huile porte la charge axiale.

2. 2

   Zones inclinées : favorisent la formation du film d’huile porteur.

3. 3

   Ouverture centrale : entoure la zone de l’arbre et de la bague.

Photo produit de 2026. Les numéros repèrent les éléments expliqués ci-dessous.

Quelles sont les causes de défaillance de la butée de turbo ?

Pour identifier les causes de défaillance de la butée de turbo, gardez à l’esprit que plusieurs défauts peuvent se cumuler. Une butée déjà endommagée par des contaminants dispose d’une marge plus faible lorsque des problèmes de régulation de la suralimentation augmentent sa charge.

Manque d’huile. Une conduite d’alimentation partiellement obstruée, un raccord d’entrée bouché, une pression d’huile moteur insuffisante ou un turbo de remplacement mal amorcé en huile peuvent interrompre la lubrification. Une indication normale au tableau de bord ne confirme pas que le turbo reçoit suffisamment d’huile. Inspectez tout le circuit d’alimentation et vérifiez le débit selon la procédure d’entretien applicable.

Contamination de l’huile. Des particules abrasives peuvent rayer la butée et sa bague, endommageant les surfaces qui portent le film d’huile. Les débris peuvent provenir de l’usure du moteur, d’une panne antérieure du turbo ou d’un assemblage effectué dans de mauvaises conditions de propreté. La dilution par du carburant et l’utilisation d’une huile inadaptée peuvent également compromettre la lubrification. Remplacer la butée sans identifier la source de contamination expose la pièce neuve au même problème.

Contre-pression d’échappement élevée. Une restriction à l’échappement ou un défaut de régulation de la suralimentation peuvent modifier les pressions côté turbine et l’équilibre des forces axiales. Une obstruction du système de post-traitement des gaz d’échappement mérite d’être recherchée lorsque les codes de défaut et les mesures de pression orientent vers cette piste. Une contre-pression élevée ne produit pas une poussée de même direction ni une augmentation identique sur tous les turbos ; son effet dépend du point de fonctionnement et de la géométrie.

Restriction à l’admission. Un filtre à air colmaté ou une durite d’admission qui s’écrase fait baisser la pression à l’entrée du compresseur. Pour une même pression de sortie, le compresseur fonctionne alors avec un rapport de pression plus élevé. Cela modifie ses conditions de fonctionnement et peut augmenter la vitesse de rotation ou la charge nécessaire pour répondre à la demande du moteur.

Pression de suralimentation excessive ou survitesse. Un étalonnage incorrect, une soupape de décharge bloquée ou une géométrie variable défectueuse peuvent faire fonctionner le turbo au-delà de sa plage prévue. Une pression de suralimentation excessive et une vitesse de rotation excessive de l’arbre sont liées, mais ne sont pas équivalentes. Une pression de suralimentation acceptable n’exclut pas une survitesse, notamment lorsque des restrictions à l’admission ou des fuites dans le circuit d’air de suralimentation perturbent le fonctionnement.

Pompage du compresseur. Un écoulement instable dans le compresseur provoque des fluctuations de pression et de poussée. Un pompage répété peut solliciter fortement l’ensemble de butée, mais un bruit de battement ne suffit pas à établir la cause des dommages à la butée. Consultez l’article « Pompage du compresseur et bruit de battement du turbo : comprendre la différence ».

Cokéfaction après un arrêt à chaud. Après un fonctionnement prolongé sous forte charge, la chaleur peut se propager de la turbine vers le carter central une fois le moteur arrêté. L’huile exposée à une chaleur excessive peut former des dépôts qui obstruent les passages ou gênent son retour. Respectez les consignes de refroidissement et d’arrêt du constructeur du véhicule ; aucune durée de fonctionnement au ralenti ne convient à toutes les applications.

Un assemblage incorrect peut également être en cause. Des bagues de butée incompatibles, des passages d’huile obstrués ou des jeux incorrects peuvent compromettre une remise en état par ailleurs bien réalisée.

Symptômes d’une butée de turbo défaillante

Un jeu axial excessif du turbo justifie une inspection de l’ensemble de butée. Il ne constitue pas, à lui seul, un diagnostic complet.

Une roue qui touche le carter ne prouve pas automatiquement que la butée est défaillante. L’usure des paliers radiaux peut également provoquer un contact. De même, la fumée et les fuites d’huile ne sont pas propres à l’usure de la butée.

L’étanchéité du turbo dépend des jeux, du retour d’huile et des conditions de pression. Un retour obstrué ou une pression excessive dans le carter moteur peuvent provoquer une fuite sans défaillance de la butée. Le guide des fuites d’huile du turbocompresseur explique ces contrôles.

Comment diagnostiquer une défaillance de la butée de turbo avant de commander des pièces

Effectuez l’inspection moteur arrêté et turbo froid. Si la roue touche son carter ou si le jeu axial mesuré dépasse la valeur spécifiée, évitez toute remise en marche.

• Identifiez précisément le turbo. Relevez sa référence et toute modification apportée. Procurez-vous les limites de jeu et les instructions de mesure appropriées. Des turbocompresseurs d’apparence similaire peuvent avoir des exigences différentes.

• Consignez les circonstances de la panne. Notez si les symptômes sont apparus après une installation, un problème lié à l’entretien du circuit d’huile, le remorquage d’une charge lourde, une modification de la suralimentation ou des défauts récurrents de régulation. Enregistrez les codes de diagnostic et les données de fonctionnement disponibles avant tout effacement.

• Inspectez l’entrée d’air et les surfaces visibles des roues. Recherchez des aubes endommagées, des impacts de corps étrangers, des accumulations d’huile et des traces de contact. Ne forcez pas la rotation de l’arbre au-delà d’un point dur et ne le faites pas tourner à l’air comprimé.

• Mesurez correctement le déplacement axial. Utilisez un comparateur à cadran monté sur un support rigide, avec le point de contact prescrit. Déplacez doucement l’arbre dans son axe selon la procédure d’entretien. Évitez de tirer sur les extrémités des aubes ou d’introduire un mouvement latéral.

• Contrôlez séparément le jeu radial. Certains turbos à paliers lisses présentent un mouvement radial perceptible à l’arrêt, car les films d’huile de fonctionnement ne sont pas établis. Cela ne rend pas un mouvement axial acceptable par comparaison. Chaque mesure doit être évaluée selon sa propre spécification pour faire la différence entre une butée de turbo défaillante et des paliers radiaux usés.

• Vérifiez l’alimentation et le retour d’huile. Inspectez les conduites d’alimentation, les raccords, les tamis éventuels et l’alignement des joints. Recherchez des restrictions du retour d’huile et une pression excessive dans le carter moteur. Une conduite d’alimentation qui semble dégagée de l’extérieur peut néanmoins contenir des dépôts.

• Examinez l’huile et le filtre à la recherche d’indices. Recherchez une contamination et déterminez-en la source. Lors du démontage, conservez les pièces défaillantes et documentez les rayures ou les dépôts avant de les nettoyer.

• Inspectez les circuits d’air et d’échappement. Vérifiez le filtre, les durites d’admission, le circuit d’air de suralimentation et les éventuelles restrictions à l’échappement concernées. Testez les composants suspects plutôt que de supposer qu’un code de défaut désigne directement la pièce défaillante.

• Vérifiez la régulation de la suralimentation. Comparez la pression de suralimentation demandée à la pression réelle et contrôlez les fonctions concernées de la soupape de décharge ou de la géométrie variable selon la procédure du constructeur. Ne faites pas fonctionner un turbo mécaniquement endommagé pour recueillir des données supplémentaires en conduite.

Les traces d’usure aident à comprendre ce qui s’est produit, mais elles prouvent rarement toute la succession des événements. Le contact d’une roue peut créer des débris qui endommagent les paliers, tandis que des paliers endommagés peuvent permettre à la roue d’entrer en contact avec le carter. Utilisez le guide de diagnostic d’un turbocompresseur défaillant pour ne pas limiter vos recherches à un seul composant.

Kit de réparation ou CHRA de remplacement ?

Un kit de réparation est pertinent lorsque le démontage et les mesures confirment que les composants réutilisables restent conformes aux spécifications. L’arbre, la bague de butée, le carter de paliers, les zones d’étanchéité, les roues et les surfaces d’appui doivent tous être inspectés.

Un kit ne peut ni remettre en état un alésage de carter usé, ni réparer un arbre endommagé, ni rendre utilisable une roue de compresseur abîmée par frottement. Des pièces de butée neuves ne peuvent pas non plus corriger un problème non résolu d’alimentation en huile ou de régulation de la suralimentation.

Choisissez un kit uniquement si le spécialiste chargé de la remise en état dispose des pièces adaptées, des instruments de mesure, des spécifications d’assemblage et des moyens d’équilibrage nécessaires. Consultez le guide « Comment choisir un kit de réparation de turbocompresseur » avant de sélectionner les composants.

Un CHRA de remplacement — ensemble constitué du carter central et de l’ensemble tournant — est souvent la solution la plus pratique lorsque l’usure interne ou les dommages aux roues rendent une remise en état avec un kit inadaptée. Il remplace le carter de paliers et l’ensemble tournant par une unité dont les composants sont appariés, mais les carters de compresseur et de turbine conservés doivent tout de même être inspectés.

Si ces carters, le mécanisme de géométrie variable ou d’autres composants externes sont endommagés, comparez le remplacement du turbocompresseur complet à celui du CHRA. Le guide « CHRA ou turbocompresseur complet » vous aide à faire ce choix.

Aucune de ces solutions ne dispense de corriger la cause initiale.

Éviter une nouvelle panne

La prévention d’une nouvelle défaillance de la butée d’un turbo diesel commence avant l’installation : corrigez les défauts d’alimentation en huile, éliminez la contamination selon la procédure d’entretien prescrite et réparez les problèmes confirmés d’admission, d’échappement ou de régulation de la suralimentation. Si l’ancien turbo a subi des contacts internes ou des dommages aux roues, recherchez de l’huile et des débris dans les composants du circuit d’air de suralimentation situés en aval.

Utilisez l’huile moteur et le filtre prescrits, suivez la procédure d’amorçage en huile du fournisseur du turbo et vérifiez le bon cheminement des conduites ainsi que l’absence d’obstruction du retour d’huile. Respectez les exigences de réglage ou d’étalonnage de l’actionneur propres à l’application.

Après l’installation, vérifiez la pression d’huile, l’absence de fuites et le fonctionnement de la suralimentation selon la procédure approuvée. Conservez la liste de contrôle d’installation du turbocompresseur de remplacement avec le dossier d’intervention.

Questions fréquentes

Quel jeu axial est normal sur un turbo ?

Respectez la valeur spécifiée pour le turbocompresseur concerné et la méthode de mesure indiquée. Un faible jeu peut être prévu par conception, mais aucune valeur acceptable ne s’applique à tous les modèles. Une vérification à la main ne suffit pas à déterminer si l’ensemble de butée peut rester en service.

Une roue de compresseur qui frotte prouve-t-elle que la butée est défaillante ?

Non. Un déplacement axial excessif peut provoquer un contact, mais l’usure des paliers radiaux, un arbre endommagé, des corps étrangers ou des problèmes de carter peuvent également entraîner des frottements. Contrôlez séparément les jeux axial et radial et examinez la zone de contact.

Puis-je rouler avec un jeu axial excessif du turbo ?

Évitez de faire tourner le moteur lorsque le jeu axial dépasse la valeur spécifiée ou que la roue touche son carter. Continuer à faire fonctionner le moteur peut aggraver les dommages à la roue et les fuites d’huile. Faites effectuer une inspection avant de reprendre la route.

Une butée neuve peut-elle arrêter une fuite d’huile du turbo ?

Uniquement si les dommages à l’ensemble de butée sont à l’origine de la fuite et si les autres composants peuvent rester en service. Un retour d’huile obstrué, une pression excessive dans le carter moteur et d’autres défauts peuvent provoquer des fuites même lorsque la butée est en bon état.

Une butée à 360 degrés constitue-t-elle toujours une amélioration ?

Non. La couverture circonférentielle ne suffit pas à déterminer la capacité de charge ou la compatibilité. L’alimentation en huile, la géométrie des surfaces de travail, les matériaux et la bague de butée associée comptent également. Utilisez un ensemble validé pour le turbo et les conditions de fonctionnement concernés.

Puis-je monter un kit de réparation sans équilibrage ?

Ne supposez pas que l’équilibrage d’origine reste acceptable après le démontage. Respectez les exigences d’équilibrage du spécialiste chargé de la remise en état du turbo, y compris le contrôle du CHRA assemblé lorsqu’il est prescrit. Les repères d’alignement ne remplacent pas un équipement d’équilibrage adapté.

Peut-on réparer un turbo dont la butée est défaillante ?

Un kit de réparation peut convenir si les composants réutilisables restent conformes aux spécifications. En cas d’usure interne ou de dommages aux roues, un CHRA de remplacement peut être préférable. Corrigez la cause initiale.

Pour obtenir de l’aide dans le choix des pièces de remplacement après une défaillance de la butée de turbo, contactez LeadTurbo en indiquant la référence de votre turbo, les caractéristiques du véhicule, les symptômes et toute mesure du jeu axial effectuée.
