La plage de fonctionnement compte davantage que le nom d’un bruit
Un palier lisse entièrement flottant exige plus qu’une pression d’huile affichée au tableau de bord. Ses deux films doivent recevoir de l’huile propre, évacuer la chaleur et maîtriser le mouvement du rotor lorsque le régime et la charge varient. Un changement de son peut traduire une évolution de ce mouvement, mais aussi provenir d’une fuite d’air, d’une roue endommagée ou d’un autre défaut.
Ce guide porte sur les conditions de fonctionnement et les comportements liés aux défaillances. Pour comprendre l’agencement du palier, commencez par le fonctionnement des paliers flottants de turbo. La question pratique est de savoir si les films séparent toujours les surfaces et maintiennent le mouvement dans les limites de conception du turbo.
L’animation utilise notre modèle rotor-paliers développé en interne, pour une simulation transitoire non linéaire de 20 000 à environ 101 000 tr/min sur deux paliers à bague flottante. Les données du rotor et des paliers proviennent du rotor d’essai de turbocompresseur publié dans la thèse de doctorat d’Eling à TU Delft en 2018, Towards robust design optimization of automotive turbocharger rotor-bearing systems. La lecture présente notre simulation, et non la montée en régime mesurée par Eling ni un essai ou une certification d’un produit LeadTurbo.
Ce que montre la montée en régime
L’excentricité relative, ε, est le décalage entre centres divisé par le jeu radial. L’ε intérieur décrit le tourillon par rapport à la bague ; l’ε extérieur décrit la bague par rapport au carter. Zéro signifie concentrique, tandis que un correspond à la limite géométrique du jeu. Ces mouvements sont différents : un film extérieur calme ne prouve donc pas que le tourillon est presque centré dans la bague.
| Régime de l’arbre dans cette simulation | Excentricité du film intérieur | Interprétation de ce calcul |
|---|---|---|
| Environ 20–30 krpm | Proche de zéro | Zone stable de faible amplitude |
| Environ 33–52 krpm | Environ 0,7–0,9 | Premier tourbillonnement du film intérieur : grande orbite sous-synchrone du tourillon dans la bague |
| Environ 52–78 krpm | Environ 0,02–0,12 | Retour à une petite orbite intérieure |
| À partir d’environ 78 krpm | Environ 0,97–0,98 | Deuxième zone de tourbillonnement, avec une orbite proche de l’alésage de la bague |
L’excentricité extérieure reste inférieure ou égale à environ 0,06, et la vitesse de la bague vaut environ 0,10–0,27 fois celle de l’arbre. Ces plages décrivent ce calcul ; elles ne sont ni des limites d’entretien ni des restrictions de régime pour d’autres turbos. Les régimes de transition sont approximatifs. L’unité krpm signifie mille tr/min.
Le modèle utilise un jeu radial intérieur d’environ 10 µm et un jeu radial extérieur d’environ 28,5 µm. Les jeux affichés sont fortement exagérés et ne sont pas à l’échelle. La couleur indique l’épaisseur relative du film, pas la température de l’huile. L’encart de l’orbite est agrandi séparément.
Chacun des 24 points de régime rejoue au ralenti 300 échantillons couvrant une fenêtre de 30 ms. L’échantillonnage de 0,1 ms fait avancer le repère angulaire de l’arbre par sauts à haut régime : il s’agit d’un effet d’échantillonnage, pas d’une vibration. La courbe montre les excentricités moyenne et maximale et le rapport moyen de vitesse de bague sur des blocs de simulation d’environ 0,5 s. Ni l’orbite ni cette courbe ne constitue à elle seule un spectre de fréquences.
Palier 1 (b0)
- ε intérieur
- 0,004
- ε extérieur
- 0,008
- Bague / arbre
- 0,206
Palier 2 (b1)
- ε intérieur
- 0,004
- ε extérieur
- 0,008
- Bague / arbre
- 0,206

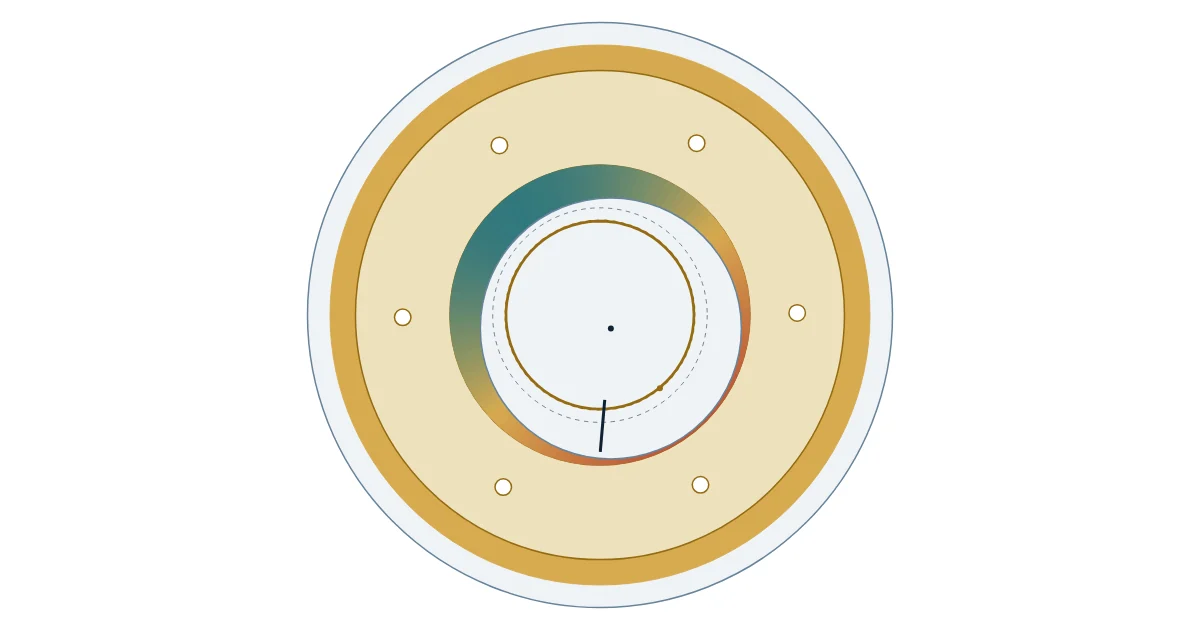

La bague dorée tourne dans le carter. Le tourillon se déplace dans la bague ; le trait sombre repère l’angle de l’arbre.
L’orbite du centre du tourillon est répétée à 5,5 fois l’échelle de déplacement affichée. Le cercle pointillé indique ε = 1.
Réponse des deux paliers au régime
ε intérieur : doré, ombrage jusqu’au maximum du bloc. ε extérieur : bleu-vert, ombrage jusqu’au maximum. Rapport de vitesse de bague : bleu marine pointillé. Blocs d’environ 0,5 s.
Choisissez un régime avec le curseur, les boutons − / + ou un point du graphique. Sur écran étroit, faites défiler le graphique horizontalement. Les valeurs indiquent l’ε instantané et le rapport moyen de vitesse de bague du bloc le plus proche.
Notre simulation du rotor d’essai publié par Eling ; aucune certification de produit LeadTurbo. Jeux fortement exagérés, hors échelle. À haut régime, le repère saute car les échantillons sont espacés de 0,1 ms. L’encart de l’orbite a sa propre échelle. Les mentions petite orbite / tourbillonnement décrivent cette lecture, pas des critères d’acceptation. JavaScript est facultatif : le graphique statique et l’article expliquent le résultat.
Tourbillonnement d’huile, fouettement d’huile et cycle limite borné
Les forces du film d’huile peuvent injecter de l’énergie dans le mouvement latéral du rotor et produire des vibrations sous-synchrones : une orbite plus lente que la rotation de l’arbre. Pour le tourbillonnement intérieur avec une bague tournante, une approximation utile est f_whirl ≈ (f_shaft + f_ring) / 2, avec les deux fréquences de rotation dans les mêmes unités. Ce n’est pas toujours la moitié de la fréquence de l’arbre. Eling décrit cette réponse du film intérieur, tandis que Dynamique des rotors de turbocompresseurs automobiles, deuxième édition, exprime la relation à l’aide d’un rapport de tourbillonnement dépendant des conditions.
Quand le régime augmente, le tourbillonnement peut se coupler à un mode rotor-paliers et rester proche de sa fréquence. C’est le fouettement d’huile, ou oil whip. Une tonalité presque constante pendant un balayage en régime mérite donc une investigation, mais le son seul ne permet pas d’identifier le mécanisme. Consultez l’explication du tourbillonnement et du fouettement d’huile pour distinguer leurs fréquences.
Pourquoi un palier flottant peut-il continuer à fonctionner après l’apparition du tourbillonnement ? Les forces non linéaires du film et l’amortissement peuvent équilibrer l’énergie apportée au mouvement et former un cycle limite borné, plutôt qu’une vibration d’amplitude croissant indéfiniment. San Andrés, Naranjo et Holt rapportent ce comportement expérimentalement. La stabilité de cette orbite répétitive n’implique pas un centre d’arbre immobile et ne garantit pas une séparation suffisante.
Dans une géométrie circulaire simple, le jeu minimal vaut approximativement c(1 − ε). Avec ε = 0,98 et c = 10 µm, cela donne seulement 0,2 µm. C’est une illustration géométrique, pas une prédiction validée de contact ou d’usure : rugosité, désalignement, déformation thermique et hypothèses du modèle comptent. L’orbite à haut régime doit conduire à évaluer la marge du film, et non à affirmer qu’un fonctionnement proche du contact est sans risque.
Huile du turbocompresseur : pression, température et démarrage à froid
La pression d’alimentation n’est pas la pression portante du film
L’alimentation renouvelle les films et évacue la chaleur ; le mouvement dans les jeux génère la distribution de pression hydrodynamique. Une indication normale au moteur n’exclut pas une restriction de l’arrivée d’huile au turbo. Contrôlez la pression au point prescrit, la température d’huile et les conditions de fonctionnement du moteur selon la procédure d’entretien applicable.
Augmenter la pression n’est pas un remède universel au tourbillonnement. Dans les expériences distinctes d’Eling et de ses collègues sur un rotor Laval, une pression d’alimentation accrue retardait son apparition, mais augmentait la réponse sous-synchrone finale. Ces résultats sont propres au banc d’essai et ne sont pas des consignes pour modifier la lubrification d’un moteur.
La température modifie différemment les deux films
Une huile plus chaude est généralement moins visqueuse ; la chaleur de l’arbre et le cisaillement de l’huile peuvent aussi faire différer les températures des films de celle à l’alimentation. Les variations de viscosité influencent ensemble la traînée, la vitesse de bague, l’amortissement et le débit. Les expériences d’Eling précisent que différentes géométries rotor-paliers peuvent réagir différemment à une même hausse de température.
Rapport de vitesse de bague = vitesse de la bague / vitesse de l’arbre. Il résulte de l’équilibre des couples sur la bague et n’est pas un rapport de transmission fixe. Les jeux et les viscosités relatives des films intérieur et extérieur interviennent ; un mécanicien ne peut pas le déduire du régime moteur ou de la hauteur d’un sifflement.
Viscosité à froid et arrivée d’huile au turbocompresseur
L’huile froide s’écoule autrement que l’huile chaude ; une conduite obstruée ou un ensemble de remplacement non prélubrifié ajoute un risque pendant l’établissement de l’alimentation. Évitez une forte charge immédiate et suivez les instructions de démarrage du constructeur. Choisissez le grade et la spécification homologués avec le guide de l’huile pour moteurs suralimentés. Une huile plus épaisse ne restaure pas une géométrie usée. La liste de contrôle d’installation Holset exige l’huile prescrite, des conduites propres et la prélubrification des paliers.
L’arrêt à chaud et la contamination modifient la marge
Après un fonctionnement intense, la chaleur emmagasinée dans la turbine peut se transmettre au carter central pendant que le rotor ralentit et que la circulation normale d’huile entraînée par le moteur s’arrête. L’huile restant dans les passages chauds peut se dégrader et former des dépôts. Une restriction ultérieure peut donc résulter d’une exposition thermique antérieure, plutôt que d’un nouveau défaut de palier.
Respectez la procédure de refroidissement du véhicule et entretenez le circuit de refroidissement par eau lorsqu’il existe. Il n’y a pas de durée universelle de ralenti pour tous les turbos et cycles d’utilisation. Consultez le guide de l’arrêt à chaud et de la cokéfaction de l’huile. L’isolation thermique et le refroidissement par eau aident à gérer le transfert de chaleur de la turbine vers les paliers.
Les particules peuvent rayer les tourillons et les surfaces des bagues ; les dépôts peuvent obstruer les orifices d’alimentation. La dilution par le carburant ou la contamination par le liquide de refroidissement modifie également l’état de l’huile. Remplacer uniquement la bague laisse ces causes en place. Inspectez l’huile et le filtre, recherchez l’origine et traitez les conduites d’alimentation et de retour suspectes. La procédure Holset demande d’inspecter les tourillons et les alésages du carter, puis d’éliminer la calamine et les débris de la cavité d’huile.
Jeu de palier du turbocompresseur : que mesurer et remplacer ?
L’usure modifie à la fois le jeu disponible et les forces du film qui contrôlent le mouvement. Un jeu accru n’offre pas simplement davantage d’espace sûr : dans les expériences d’Eling sur les jeux, des jeux plus grands augmentaient la réponse sous-synchrone dans les conditions étudiées. Les auteurs soulignent que ces jeux expérimentaux ne sont pas des spécifications de turbos commerciaux.
Pour évaluer une remise en état :
- Mesurez les tourillons de l’arbre, les alésages et diamètres extérieurs des bagues ainsi que les alésages du carter selon la spécification de la pièce concernée. Recherchez ovalisation et conicité dans plusieurs directions et positions axiales.
- Distinguez jeu radial et jeu diamétral ; le second vaut deux fois le premier. Le mouvement ressenti au doigt côté compresseur ne mesure directement aucun des deux jeux de film.
- Recherchez rayures, étalement de matière, dépôts et contact roue-carter. Contrôlez séparément le jeu axial ; le guide des défaillances de butée axiale traite ce système.
- Remplacez les bagues usées uniquement si les surfaces associées réutilisables restent dans les limites d’entretien. Sinon, évaluez l’arbre, le carter, le CHRA équilibré ou le turbo complet selon les dégâts et la procédure de réparation. Des bagues neuves ne corrigent ni un tourillon trop petit ni un alésage de carter agrandi.
Le guide du diagnostic d’usure des paliers traite les symptômes de défaillance qui peuvent se recouper. Une comparaison entre roulements à billes et paliers lisses aide à choisir un remplacement, mais changer de type de palier ne constitue pas une solution directement interchangeable à un défaut d’alimentation d’huile.
Un sifflement exige un diagnostic
Notez les circonstances du bruit : à froid ou à chaud, en accélération ou en décélération, à faible charge ou en suralimentation. Le comportement du film peut dépendre des conditions de fonctionnement précédentes. L’ouvrage de dynamique des rotors distingue le bruit de tourbillonnement d’huile des bruits liés aux aubes, à l’aérodynamique et au balourd ; l’enregistrement d’une « tonalité constante » ne suffit pas à les différencier.
Contrôlez les fuites d’admission et d’échappement, l’arrivée et le retour d’huile, la ventilation du carter moteur, l’état du rotor et les jeux mesurés avant d’attribuer le bruit à une instabilité du palier flottant. Un spécialiste peut comparer le régime de l’arbre à un spectre vibratoire ou un diagramme en cascade pour distinguer réponse synchrone, tourbillonnement suivant le régime et verrouillage sur un mode. Il faut connaître le régime de l’arbre du turbo, pas seulement celui du moteur.
Arrêtez d’utiliser un ensemble présentant des frottements, des débris métalliques, un bruit qui s’aggrave rapidement ou une perte de lubrification, en attendant son inspection. Pour rechercher un remplacement, fournissez la plaque du turbo, l’application, les symptômes, l’historique d’entretien de l’huile et les mesures. Ces renseignements étayent bien mieux le choix d’un kit de réparation, d’un CHRA ou d’un turbo complet qu’une simple description du bruit.
Questions fréquentes
Le tourbillonnement d’huile du turbocompresseur signifie-t-il que le palier flottant est défaillant ?
Non. Un palier flottant peut développer une orbite sous-synchrone bornée tout en conservant des films d’huile séparateurs. Son acceptabilité dépend de l’épaisseur des films, du mouvement du rotor, des températures et des limites de conception. Le bruit seul ne permet pas d’établir que ces conditions sont sûres.
Le tourbillonnement du film intérieur est-il toujours à la moitié de la fréquence de l’arbre ?
Non. Avec une bague tournante, une approximation utile est la moitié de la somme des fréquences de rotation de l’arbre et de la bague. Les fréquences réelles dépendent des conditions de fonctionnement et des modes du rotor ; le fouettement d’huile peut se verrouiller près d’une fréquence propre du système plutôt que de continuer à suivre le régime.
Une pression plus élevée ou une huile plus épaisse supprime-t-elle le bruit de palier du turbocompresseur ?
Ni l’une ni l’autre n’est un remède universel. Pression et viscosité modifient débit, évacuation de chaleur et réponse du rotor, et les conceptions réagissent différemment. Utilisez l’huile prescrite et vérifiez l’alimentation dans les conditions prévues avant de modifier ou remplacer des composants.
Quel rapport de vitesse de bague un mécanicien doit-il attendre ?
Il n’existe pas de valeur d’entretien universelle. Ce rapport est la vitesse de rotation de la bague divisée par celle de l’arbre. Il varie avec la géométrie, les températures des films d’huile et le mouvement. La simulation illustrée donne environ 0,10–0,27 ; cette plage n’est pas une spécification pour un turbo de remplacement.
Des bagues flottantes neuves peuvent-elles corriger un jeu d’arbre excessif ?
Seulement si les tourillons, les alésages du carter et les autres pièces réutilisables respectent les limites d’entretien applicables. Des bagues neuves ne restaurent pas des surfaces associées endommagées. Contrôlez séparément les déplacements radial et axial, corrigez la cause et utilisez un CHRA adapté ou un turbo complet lorsque les dégâts l’exigent.
