Le surrégime du turbo peut endommager la roue de compresseur même lorsque la pression de suralimentation semble normale. Le diagnostic doit donc tenir compte du débit d’air, des conditions à l’entrée du compresseur et de la régulation de la suralimentation.
Comprendre la différence entre surrégime et surpression du turbo
Le surrégime signifie que l’ensemble tournant dépasse sa vitesse de fonctionnement admissible. Également appelé survitesse du turbocompresseur, il peut correspondre à un dépassement ponctuel ou à un fonctionnement répété au-delà des limites validées du turbocompresseur.
Le régime moteur ne détermine pas directement la vitesse de rotation du turbo. Les gaz d’échappement fournissent de la puissance à la turbine, tandis que le compresseur en consomme pour déplacer et comprimer l’air. Les paliers et les autres pertes absorbent également une partie de cette puissance.
Lorsque la puissance de la turbine dépasse les besoins du compresseur et les pertes mécaniques, l’arbre accélère. À vitesse stabilisée, ces puissances s’équilibrent. La commande de la soupape de décharge, ou wastegate, ou celle de la turbine à géométrie variable module la puissance de la turbine pour contribuer à atteindre les conditions de fonctionnement demandées par le moteur.
Cela explique pourquoi il n’existe aucune valeur universelle de « pression de suralimentation sûre ». La vitesse de l’arbre dépend du débit d’air, des conditions à l’entrée du compresseur, du rapport de pression et des caractéristiques propres au turbocompresseur.
La surpression concerne la pression de suralimentation ; le surrégime concerne la vitesse de l’arbre. Les deux peuvent survenir simultanément, mais chacun peut aussi se produire sans l’autre. Une mesure de pression dans le collecteur ne permet pas de déterminer si le turbo respecte sa limite de vitesse.
Qu’est-ce qui provoque une vitesse de rotation excessive du turbo ?
Plusieurs défauts peuvent faire sortir un turbo de sa plage de fonctionnement prévue. Pour comprendre les causes du surrégime d’un turbo diesel, examinez comment chaque défaut modifie les besoins du compresseur ou la puissance d’entraînement fournie par la turbine.
| Condition | Comment elle peut augmenter la vitesse nécessaire ou la puissance d’entraînement de la turbine | Premier contrôle utile |
|---|---|---|
| Fuite d’air de suralimentation | Le calculateur peut augmenter la puissance d’entraînement de la turbine alors que de l’air comprimé s’échappe avant d’atteindre le moteur | Inspectez les conduites et les manchons de suralimentation ainsi que l’échangeur, puis vérifiez leur étanchéité sous pression |
| Haute altitude | Une pression d’entrée plus faible augmente le rapport de pression nécessaire pour obtenir une pression de sortie donnée | Vérifiez la pression barométrique, l’altitude d’utilisation et la calibration |
| Restriction à l’admission | La perte de pression en amont du compresseur augmente le rapport de pression qu’il doit fournir | Inspectez le filtre, le conduit d’admission et l’état des durites |
| Wastegate bloquée en position fermée ou géométrie variable VGT bloquée dans une position trop fermée | La puissance d’entraînement de la turbine ne peut pas être réduite comme prévu | Comparez la commande demandée au mouvement mécanique réel |
| Reprogrammation poussée | Des demandes de débit d’air ou de pression plus élevées peuvent dépasser le domaine de fonctionnement du turbo | Vérifiez la calibration installée et les exigences relatives aux composants |
| Turbo inadapté | Le débit d’air et la pression demandés par le moteur peuvent nécessiter une vitesse d’arbre excessive | Vérifiez les spécifications exactes du turbo et son application |
Les fuites de suralimentation peuvent provoquer un surrégime malgré une pression faible
Un manchon d’échangeur fendu ou un échangeur d’air de suralimentation qui fuit laisse s’échapper de l’air comprimé en aval du compresseur. Si le calculateur continue à tenter d’atteindre la pression de consigne dans le collecteur, il peut commander une augmentation de la puissance d’entraînement de la turbine.
Le compresseur traite alors de l’air qui n’atteint jamais le moteur. Selon la fuite, la stratégie de régulation et l’énergie disponible dans les gaz d’échappement, la vitesse peut augmenter alors même que l’outil de diagnostic indique une pression de suralimentation insuffisante.
Ce phénomène n’est pas systématique : le calculateur peut limiter l’injection de carburant, réduire le couple ou passer en mode de protection. Néanmoins, répéter les essais à pleine charge sans avoir corrigé la fuite peut aggraver la situation.
La haute altitude et les restrictions à l’admission modifient les conditions d’entrée
Lors d’une montée en montagne, la pression atmosphérique diminue. Pour maintenir la même pression absolue à la sortie du compresseur, celui-ci doit fournir un rapport de pression plus élevé. Maintenir le débit d’air du moteur dans ces conditions peut nécessiter une vitesse d’arbre supérieure.
Le risque de surrégime du turbo en haute altitude ne se résume donc pas à une éventuelle hausse de la pression affichée au manomètre. Même une pression de suralimentation relative identique peut correspondre à un point de fonctionnement plus exigeant pour le compresseur en altitude.
Un filtre obstrué ou une durite d’admission qui s’écrase crée localement un problème de pression similaire en abaissant la pression à l’entrée du compresseur. Le risque réel dépend du débit d’air et de la réaction du calculateur ; une restriction à l’admission ne prouve pas automatiquement un surrégime.
Les défauts de régulation, les reprogrammations et un turbo inadapté peuvent dépasser les capacités prévues
Une wastegate bloquée en position fermée empêche la dérivation prévue des gaz d’échappement. Un mécanisme VGT bloqué dans une position trop fermée peut maintenir une puissance d’entraînement de la turbine excessive pour les conditions de fonctionnement. Pour une VGT, « fermé » désigne généralement une section de passage réduite au niveau du distributeur, et non un passage des gaz d’échappement complètement obturé.
Un mauvais réglage de l’actionneur, des conduites de commande endommagées ou un retour de position défectueux peuvent également perturber la régulation. Les pourcentages de commande varient selon l’application : un pourcentage élevé affiché par l’outil de diagnostic ne signifie donc pas systématiquement « ouvert » ou « fermé ». Consultez le comparatif de la régulation de suralimentation par wastegate et par VGT.
Les reprogrammations poussées peuvent demander davantage de pression ou de débit d’air, modifier la commande de la turbine ou réduire les protections. Un turbo qui se monte physiquement peut aussi présenter des caractéristiques de roue, de carter ou d’actionneur inadaptées à ces demandes. Confirmez la compatibilité du turbo avant de commander.
Comment le surrégime endommage la roue de compresseur
Lorsque la vitesse de rotation augmente, les efforts centrifuges augmentent fortement. À géométrie identique, les contraintes dues à la rotation augmentent approximativement avec le carré de la vitesse : une hausse modérée de la vitesse peut donc entraîner une augmentation importante des contraintes.
Des efforts excessifs peuvent contribuer à la formation de fissures de fatigue dans les zones fortement sollicitées, notamment autour de l’alésage sur les roues alésées et au pied des aubes. Les sollicitations répétées, la température, les défauts existants et les dommages antérieurs influencent la progression des fissures. Un événement sévère peut également provoquer une rupture immédiate par surcharge, sans longue accumulation de fatigue.
La dilatation de la roue, le déplacement de l’arbre ou des dommages associés aux paliers peuvent réduire suffisamment le jeu pour que les extrémités des aubes touchent le carter. Ce frottement peut enlever de la matière et perturber l’équilibrage, ce qui ajoute des vibrations et aggrave les dommages.
L’éclatement d’une roue de compresseur peut projeter des fragments dans le carter du compresseur et le circuit d’air de suralimentation. Des débris peuvent rester dans les durites ou l’échangeur, présentant un risque pour le moteur et le turbo de remplacement.
Aucun de ces constats ne permet à lui seul d’identifier un surrégime. Les dommages causés par un corps étranger, une défaillance des paliers, des défauts de fabrication et d’autres causes peuvent laisser des indices similaires. Le matériau de la roue compte également, mais une roue « usinée dans la masse » ne garantit pas l’absence de défaillance ; consultez le guide des matériaux des roues de compresseur.

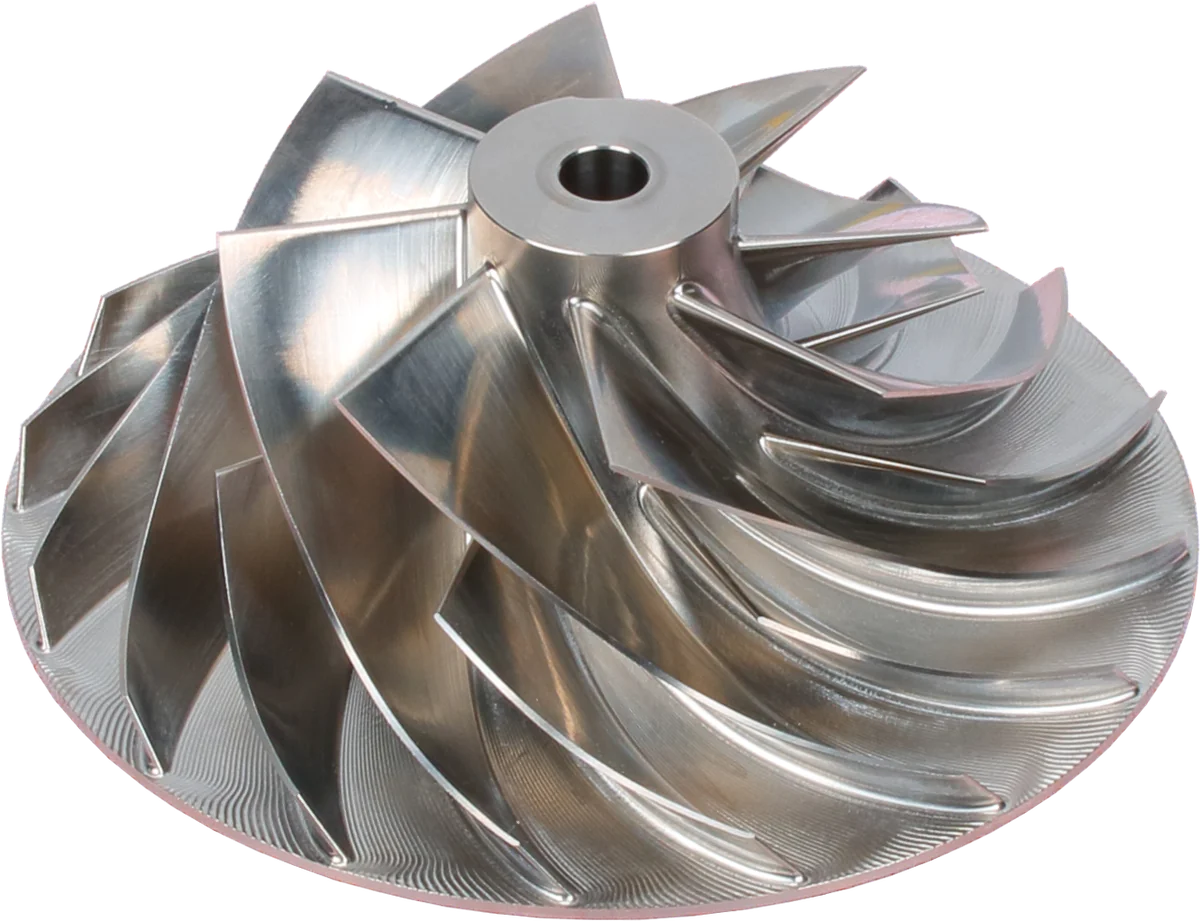

Aubes : rechercher éclats, déformations et traces de contact.
Moyeu : fait partie de l’ensemble tournant équilibré.
Extrémités des aubes : rechercher un frottement sur le carter.
Photo produit de 2026. Les numéros repèrent les éléments expliqués ci-dessous.
Les signes d’alerte à prendre au sérieux
Les symptômes de surrégime du turbo ne sont pas toujours évidents au début, surtout en l’absence de capteur de vitesse du turbo. Les indices possibles comprennent :
- Des défauts de surpression ou de pression de suralimentation insuffisante pendant une accélération, un remorquage ou une montée.
- Une pression de suralimentation réelle qui dépasse régulièrement sa consigne.
- Une pression de suralimentation durablement insuffisante alors que le calculateur demande une augmentation de la puissance d’entraînement de la turbine.
- L’apparition d’un sifflement, d’un bruit de sirène, d’un bruit de frottement ou d’un changement soudain du bruit du turbo.
- Une perte de puissance, un passage en mode de protection ou de la fumée accompagnant un problème de régulation de la suralimentation.
- Des dommages visibles sur les aubes, des marques de contact avec le carter ou des fragments dans les conduites de suralimentation.
Ces signes justifient une investigation, mais ne constituent pas un diagnostic. Un sifflement peut provenir d’une fuite d’air, et des vibrations liées aux paliers peuvent produire des sons sans rapport avec une vitesse d’arbre excessive. L’écoute ne permet pas de mesurer de manière fiable la vitesse de rotation du turbo.
Si le turbo présente un bruit de frottement, un nouveau bruit intense, une fumée importante ou des dommages visibles sur la roue, arrêtez-vous en sécurité. Ne procédez pas à une nouvelle forte accélération pour vérifier si le symptôme réapparaît.
Comment diagnostiquer un surrégime du turbo avant de le remplacer
1. Conservez les données de fonctionnement
Avant d’effacer les codes, enregistrez les codes de défaut, les données figées au moment du défaut et les circonstances de la défaillance. Notez la charge remorquée, l’altitude, toute reprogrammation récente, les interventions sur l’admission et l’éventuelle apparition des symptômes après une autre réparation.
Lorsque ces données sont disponibles, examinez :
- La pression de suralimentation ou la pression dans le collecteur, demandée et mesurée.
- La pression barométrique et la température de l’air d’admission.
- Les mesures de débit d’air et la charge moteur.
- La commande de la wastegate ou de la VGT et le retour de position.
- La vitesse mesurée du turbo, si l’application fournit un signal valide.
Vérifiez si chaque donnée de pression correspond à une pression absolue ou relative. Moteur arrêté et pressions équilibrées, les mesures de pression dans le collecteur et de pression barométrique doivent être cohérentes entre elles, dans les tolérances applicables.
Un événement de surrégime enregistré par un capteur de vitesse fonctionnel constitue un indice plus probant qu’un code de défaut de suralimentation. Sans mesure directe de la vitesse, le diagnostic repose généralement sur plusieurs constats concordants.
2. Contrôlez l’ensemble du circuit d’air
Inspectez le filtre, le boîtier de filtre à air, le conduit d’admission, les colliers et les durites souples. Recherchez des revêtements intérieurs décollés ou des durites susceptibles de s’écraser sous l’effet de l’aspiration.
Effectuez un contrôle d’étanchéité sous pression du circuit d’air de suralimentation en suivant la procédure d’entretien du véhicule et en respectant la pression d’essai spécifiée. Vérifiez les jonctions de l’échangeur, les manchons, les raccords et les soupapes de dérivation concernées. N’appliquez pas directement l’air comprimé de l’atelier sans limitation de pression.
Une fuite difficile à repérer au ralenti peut s’ouvrir sous charge. Des traces d’huile autour d’un raccord peuvent aider à localiser une fuite, mais elles ne suffisent pas à en confirmer l’importance ou la cause.
3. Vérifiez le fonctionnement de la régulation de suralimentation
Contrôlez les durites de commande, les connexions électriques, la tringlerie et la course de l’actionneur. Utilisez les tests de diagnostic pris en charge pour comparer le mouvement demandé à la réponse réelle.
Ne raccourcissez pas la tige de wastegate et ne modifiez pas les butées de la VGT pour compenser une pression de suralimentation insuffisante. Cela peut masquer un défaut de débit d’air et augmenter la puissance d’entraînement de la turbine. Les actionneurs électroniques peuvent nécessiter une calibration ou un apprentissage propre à l’application après leur remplacement.
4. Inspectez les dommages sans détruire les indices
Moteur arrêté et froid, suivez la procédure d’entretien pour inspecter les surfaces accessibles de la roue et les jeux par rapport au carter. Photographiez la roue, les marques de contact et tous les débris récupérés avant le nettoyage.
- Vérifiez les bords des aubes pour repérer les dommages dus à des impacts.
- Recherchez des marques de frottement circonférentielles à l’intérieur du carter.
- Évaluez le jeu de l’arbre selon les critères d’entretien appropriés.
- Inspectez le circuit d’air de suralimentation en aval si de la matière manque.
- Conservez les morceaux cassés pour examen.
Ne faites pas tourner un turbo suspect à l’air comprimé. Une inspection visuelle ne permet pas non plus d’exclure de manière fiable des fissures cachées au niveau de l’alésage ou sous la surface. Une analyse des surfaces de rupture ou une inspection spécialisée peut être nécessaire pour distinguer une rupture par fatigue d’une rupture par surcharge.
Utilisez le guide général de diagnostic des défaillances de turbocompresseur pour examiner les autres causes possibles, au lieu de supposer que toute roue de compresseur cassée a subi un surrégime.
Prévenir une nouvelle défaillance liée au surrégime du turbo
Corrigez la cause avant d’installer les pièces de remplacement. Un ensemble tournant neuf reste exposé à la même fuite, restriction, défaillance de régulation ou calibration inadaptée.
Assurez l’entretien du filtre à air prescrit, réparez rapidement les fuites d’air de suralimentation et maintenez le réglage de l’actionneur conforme aux exigences d’entretien. Utilisez un turbo adapté au moteur et à la plage de fonctionnement prévue.
Pour les applications modifiées, évaluez le débit d’air, le rapport de pression et les limites de vitesse dans l’ensemble des conditions prévues, y compris en altitude. Une seule consigne de pression de suralimentation ne décrit pas tout le domaine de fonctionnement. Les cartographies de compresseur peuvent être utiles, mais elles doivent correspondre à la configuration réelle du compresseur.
Après une rupture de roue, éliminez les débris restants et inspectez les carters endommagés avant de choisir entre un CHRA et un turbocompresseur complet. Suivez la liste de contrôle d’installation du turbo de remplacement, puis vérifiez le fonctionnement de la régulation lors d’un essai adapté à la procédure d’entretien.
Questions fréquentes
Un turbocompresseur peut-il tourner en surrégime sans surpression ?
Oui. Une fuite d’air de suralimentation, une restriction à l’admission ou une faible pression atmosphérique peuvent faire tourner le turbo plus vite alors que la pression dans le collecteur reste normale ou inférieure à la consigne. La pression de suralimentation seule ne permet pas de confirmer que la vitesse de l’arbre reste dans les limites admissibles.
Un code de surpression prouve-t-il que le turbo a tourné en surrégime ?
Non. Un code de surpression indique que le système de régulation a détecté une pression excessive selon ses critères de diagnostic. Vérifiez la précision des capteurs, le fonctionnement de l’actionneur et les composants de régulation de la suralimentation. Des éléments supplémentaires sont nécessaires pour établir un surrégime.
La haute altitude peut-elle endommager un turbo ?
La haute altitude peut augmenter la vitesse nécessaire pour maintenir une pression donnée dans le collecteur, car la pression à l’entrée du compresseur est plus faible. Une régulation d’origine adaptée peut réduire la puissance pour protéger le turbo. Le risque augmente lorsqu’une reprogrammation neutralise ces protections ou qu’un autre défaut accroît la sollicitation.
Une roue de compresseur usinée dans la masse empêche-t-elle les défaillances dues au surrégime ?
Non. Le procédé de fabrication seul ne détermine pas la vitesse de fonctionnement admissible d’une roue. Le matériau, la géométrie, la qualité de fabrication, la température et l’historique de fatigue comptent tous. Toute roue peut se rompre si elle fonctionne au-delà de ses limites validées.
Puis-je continuer à rouler si je soupçonne un surrégime ?
Évitez les fortes charges et tout nouvel essai de suralimentation tant que la cause n’a pas été vérifiée. En cas de bruit de frottement, d’apparition soudaine d’un bruit de sirène, de fumée importante ou de dommages visibles sur la roue, arrêtez-vous en sécurité et faites remorquer le véhicule. Continuer à rouler peut disperser des débris ou aggraver les dommages au moteur.
Le remplacement du CHRA suffit-il après un surrégime du turbo ?
Seulement si les carters et les autres composants sont réutilisables, si les débris ont été éliminés et si la cause initiale a été corrigée. Des carters endommagés ou des composants de régulation de la suralimentation défectueux peuvent nécessiter un turbocompresseur complet ou des réparations supplémentaires. Un CHRA de remplacement ne corrige pas la condition à l’origine du surrégime.
