Choisir entre la suralimentation par impulsions et les architectures à pression constante revient à déterminer comment l’énergie des gaz d’échappement parvient à la turbine sur toute la plage de charge du moteur.
Deux moteurs diesel peuvent utiliser des turbos d’aspect similaire tout en leur transmettant l’énergie des gaz d’échappement de façons très différentes. Un système préserve des impulsions de pression distinctes ; l’autre les combine pour obtenir une alimentation plus régulière. Ce choix influe sur la réactivité, les échanges gazeux et les conditions de fonctionnement de la turbine. Il explique aussi pourquoi un carter de remplacement dont les trous de fixation correspondent peut malgré tout être inadapté.
Comment les gaz d’échappement font-ils tourner un turbo ?
La turbine fournit une puissance à l’arbre grâce à la détente des gaz d’échappement chauds et sous pression qui la traversent. Le compresseur utilise ensuite cette puissance pour alimenter le moteur en air. La température des gaz d’échappement compte, mais elle ne permet pas à elle seule de déterminer le travail utile que la turbine peut fournir : le débit massique, la pression d’entrée, la pression de sortie et le rendement de la turbine interviennent également.
Lorsqu’une soupape d’échappement s’ouvre, le cylindre contient encore des gaz sous pression. Leur libération initiale provoque une montée rapide de la pression et une expulsion à grande vitesse dans le conduit d’échappement. C’est la phase d’échappement libre. En tirer un travail utile suppose de préserver une partie de ce potentiel de travail jusqu’à l’arrivée des gaz à la turbine.
Après cette décharge initiale, le piston remonte et chasse les gaz d’échappement restants. Cette évacuation continue d’alimenter le collecteur en gaz chauds. Sur un moteur à plusieurs cylindres, le chevauchement des phases d’échappement peut créer une alimentation relativement continue, même si chaque cylindre se vide de manière intermittente.
Dans ces deux architectures, le flux des gaz d’échappement dans un turbo diesel n’est ni exclusivement pulsé ni exclusivement continu. Toutes deux exploitent des gaz d’échappement chauds dont la pression permet une détente. Leur différence tient à la part de l’énergie des impulsions d’échappement initiales qui subsiste sous forme de variations utiles de pression et de débit à l’entrée de la turbine.
Comment un système à impulsions utilise-t-il l’énergie des gaz d’échappement ?
Un système à impulsions maintient un volume relativement faible entre les soupapes d’échappement et la turbine. Un conduit compact permet à la pression d’augmenter rapidement lorsqu’un cylindre évacue ses gaz, au lieu de disperser cette décharge dans un collecteur de grand volume. La turbine reçoit ainsi une succession de pics de pression plus marqués, entrecoupés de phases de moindre pression.
Les cylindres partageant un même conduit sont regroupés en fonction de l’ordre d’allumage et du calage des phases d’échappement. L’objectif est d’éviter que l’échappement libre d’un cylindre ne perturbe un autre cylindre pendant que celui-ci termine l’évacuation de ses gaz. La seule numérotation des cylindres ne permet pas de définir leur regroupement. Un collecteur d’échappement cloisonné maintient les groupes retenus séparés sur le trajet vers la turbine.
Cette disposition peut améliorer le balayage, c’est-à-dire l’évacuation des gaz d’échappement résiduels. Pendant le croisement des soupapes d’un moteur à quatre temps, une pression locale à l’échappement inférieure à la pression d’admission peut aider l’air frais à chasser les gaz résiduels du cylindre. Une impulsion indésirable provenant d’un cylindre voisin peut réduire cette différence de pression, voire l’inverser. Le bénéfice dépend donc du calage de la distribution et de l’évolution de la pression pendant toute cette phase.
L’avantage pratique d’un système à impulsions est le plus marqué lorsque le moteur a besoin d’un travail utile de la turbine avant que le débit moyen des gaz d’échappement ne devienne important. La préservation des impulsions et le volume réduit du collecteur peuvent améliorer la réactivité à bas régime. Ils ne suppriment pas le temps de réponse du turbo et ne garantissent pas un meilleur fonctionnement à toutes les charges. Le gain procuré par les impulsions est maximal à pression de suralimentation modérée : quand le rapport de pression augmente, l’énergie supplémentaire récupérée grâce aux impulsions représente une part plus faible du travail total de la turbine, tandis que les pertes de rendement de la turbine liées aux impulsions subsistent.
La contrepartie est une alimentation irrégulière de la turbine. La pression, le débit et l’admission des gaz varient au cours du cycle ; la roue ne fonctionne donc pas en permanence dans ses conditions de rendement optimal. Les conduits de plus petite section doivent aussi offrir une capacité de débit suffisante à forte charge ; réduire simplement la section des branches du collecteur ne constitue pas une amélioration.
Entrée des gaz : vérifier bride et géométrie des passages.
Logement de turbine : contrôler jeux et traces de contact.
Plan de montage : la pièce de remplacement doit correspondre aux interfaces.

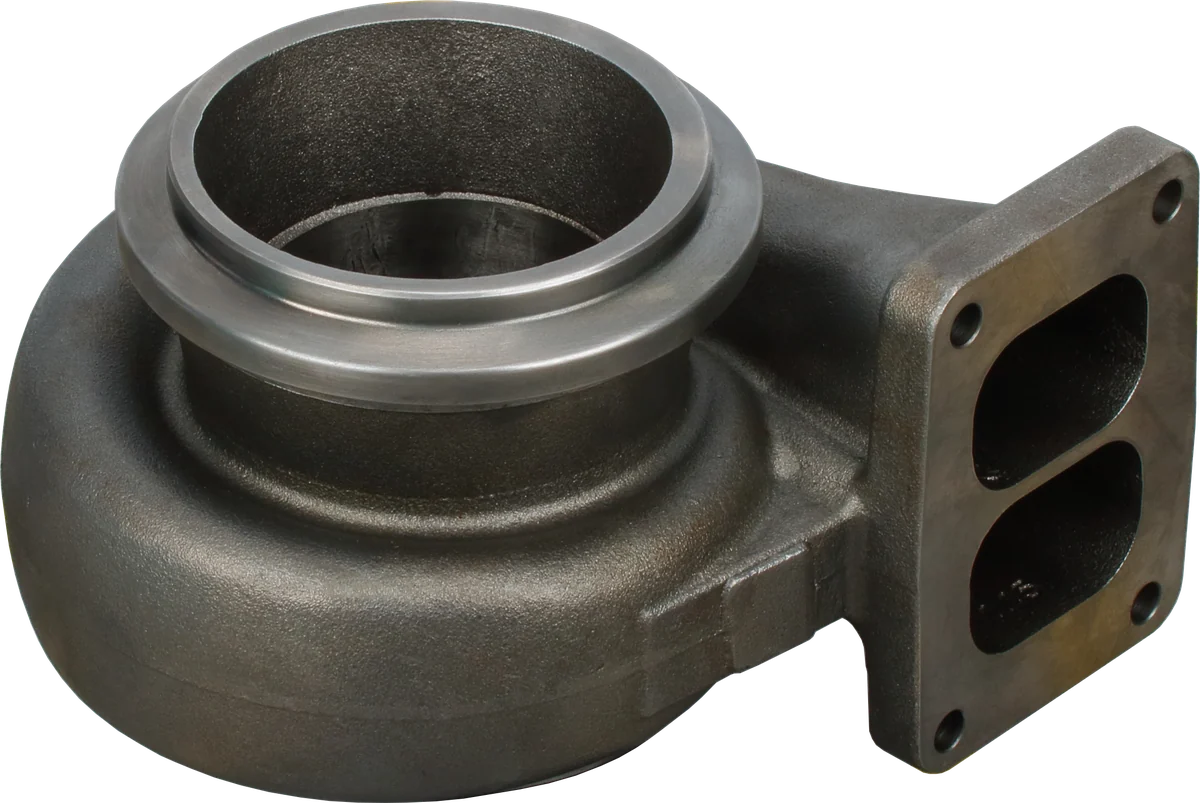

Photo produit de 2026. Les numéros repèrent les éléments expliqués ci-dessous.
Suralimentation par impulsions ou à pression constante : comparaison des systèmes
La suralimentation à pression constante utilise un collecteur commun de grand volume, ou plénum, pour combiner les décharges d’échappement des cylindres. Son volume atténue les pics de pression individuels et offre à la turbine des conditions d’entrée plus régulières à un point de fonctionnement donné du moteur. La pression continue de varier lorsque la charge ou le régime change.
Ce lissage a un coût. La détente et le mélange en amont de la roue réduisent le potentiel de travail associé aux impulsions distinctes d’échappement libre. Cela ne signifie pas que toute leur énergie disparaît : le mélange gazeux reste chaud et sous pression, et la turbine continue d’en tirer un travail de détente.
En contrepartie, la turbine peut fonctionner avec un écoulement plus uniforme et, lorsque l’architecture le permet, une admission des gaz sur toute la circonférence de son entrée. Une turbine bien adaptée peut atteindre un rendement moyen plus élevé en régime stabilisé à forte charge. À faible charge ou lors d’une accélération, toutefois, une différence de pression plus faible et un collecteur plus volumineux peuvent rendre le système moins réactif.
| Question de conception | Système à impulsions | Système à pression constante |
|---|---|---|
| Qu’est-ce qui parvient à la turbine ? | Des impulsions distinctes de pression et de débit | Un écoulement combiné plus régulier |
| Dans quelles conditions l’avantage est-il le plus marqué ? | Fonctionnement à bas régime et à charge variable | Fonctionnement prolongé à forte charge |
| Comment fonctionne la turbine ? | Fortes variations au cours du cycle d’échappement | Conditions d’entrée plus stables |
| Quels phénomènes faut-il maîtriser ? | Interférences entre impulsions et admission fluctuante | Pertes liées au mélange et apport d’air en régime transitoire |
Adaptez le système au cycle de service
Le type d’application constitue un point de départ, mais ne suffit pas à établir la compatibilité. Les moteurs routiers et marins soumis à des variations fréquentes de régime et de charge peuvent tirer profit d’une bonne exploitation des impulsions. Les moteurs stationnaires et les groupes électrogènes fonctionnant à forte charge peuvent bénéficier d’une alimentation régulière de la turbine. Les engins de chantier et les machines agricoles doivent également être évalués selon leur cycle de travail réel.
| Application | Principale exigence de fonctionnement | Architecture souvent adaptée |
|---|---|---|
| Camions routiers, autobus et pick-up | Variations répétées de régime et de charge | Systèmes à impulsions ou mixtes |
| Propulsion marine avec manœuvres fréquentes | Montée en couple et apport d’air en dessous de la puissance nominale | Systèmes à impulsions ou mixtes |
| Propulsion marine maintenue à une charge de service presque constante | Maintien du rendement à la puissance nominale retenue | Systèmes à pression constante ou mixtes |
| Moteurs stationnaires et groupes électrogènes fonctionnant durablement à forte charge | Fonctionnement continu à bon rendement | Systèmes à pression constante ou mixtes |
| Groupes électrogènes de secours ou soumis à une demande variable | Prise de charge brusque malgré un régime régulé constant | Le choix dépend des exigences en régime transitoire |
Le régime constant imposé par la régulation d’un groupe électrogène ne signifie pas que sa charge est constante. Un groupe qui doit accepter des échelons brusques de charge électrique n’a pas les mêmes exigences de réactivité qu’un groupe soumis à une charge stable pendant des heures. De même, un moteur marin utilisé pour les manœuvres et un moteur tournant de façon stable au large ne seront pas forcément avantagés par la même architecture.
Quelle place pour les convertisseurs d’impulsions et les systèmes multi-impulsions ?
Les systèmes d’échappement réels ne correspondent pas toujours exactement à l’une ou l’autre de ces deux architectures extrêmes. Un convertisseur d’impulsions pour turbocompresseur réunit des branches séparées au moyen de rétrécissements profilés et d’une section de mélange. Les gaz d’une branche active accélèrent, et leur quantité de mouvement peut aider à entraîner l’écoulement d’une autre branche tout en limitant les interactions de pression nuisibles entre les branches.
L’objectif est de préserver en amont un transfert d’énergie utile issu des impulsions, tout en fournissant à la turbine un écoulement combiné plus régulier. Cet équilibre dépend du décalage temporel entre les décharges des branches, de la géométrie des conduits et des conditions de fonctionnement. Le convertisseur lui-même introduit une restriction de passage et des pertes de mélange ; son intérêt doit donc être évalué à l’échelle du moteur complet.
Les architectures multi-impulsions réunissent davantage de décharges d’échappement dans des collecteurs dont l’agencement est soigneusement étudié. Selon leur conception, elles peuvent conserver l’effet utile des impulsions à faible charge tout en se rapprochant d’un fonctionnement plus régulier de la turbine à charge élevée. La présence d’un collecteur apparemment commun ne suffit donc pas à identifier un système classique à pression constante.
Pourquoi le collecteur et l’entrée de turbine doivent-ils être compatibles ?
Le collecteur et le carter de turbine constituent un seul circuit d’écoulement des gaz. Si le moteur a été conçu pour garder deux groupes de cylindres séparés jusqu’à la turbine, les pièces de remplacement doivent préserver cette séparation. Une entrée cloisonnée n’est utile que si le cheminement en amont et la géométrie interne du carter permettent de respecter l’architecture prévue.
| Circuit d’échappement existant | Entrée de remplacement | Points à vérifier |
|---|---|---|
| Branches séparées du collecteur | Carter à entrée cloisonnée adapté | La cloison et les conduits préservent les trajets d’écoulement spécifiés. |
| Branches séparées du collecteur | Carter à entrée ouverte | La jonction peut mettre les branches en communication et modifier l’acheminement des impulsions. |
| Collecteur commun non cloisonné | Carter à entrée cloisonnée | La cloison ne peut pas rétablir une séparation des cylindres déjà perdue en amont. |
| Convertisseur d’impulsions ou collecteur multi-impulsions | Entrée unique ou cloisonnée spécifiée | La compatibilité dépend de la configuration complète du système et de l’adéquation de ses composants. |
Ces combinaisons ne constituent pas des règles d’approbation fondées sur l’apparence. Certains moteurs utilisent des transitions spécialement étudiées. Le problème consiste à substituer une architecture différente sans savoir si elle correspond à la spécification de ce moteur. Un adaptateur d’entrée qui crée une cavité ouverte peut modifier le trajet des impulsions, même lorsque les deux brides raccordées semblent cloisonnées.
Comment vérifier la compatibilité d’un turbo de remplacement ?
Pour remplacer un turbocompresseur ou un carter de turbine, vérifiez la configuration d’échappement avant de considérer que des dimensions de montage identiques prouvent la compatibilité.
- Relevez la référence complète du turbocompresseur, ainsi que le modèle, la puissance nominale et l’application du moteur. Des moteurs similaires peuvent avoir des configurations d’échappement différentes.
- Identifiez la configuration de la sortie du collecteur et de l’entrée de turbine en les examinant ensemble. Vérifiez la position de la cloison et la continuité de la séparation dans tout conduit de raccordement.
- Comparez l’association spécifiée entre le carter et la roue de turbine. Le seul type d’entrée ne permet pas de déterminer la capacité de débit requise.
- Vérifiez que les adaptateurs et les joints correspondent à l’agencement prévu des conduits. Un joint ne peut pas maintenir une séparation si l’espace situé derrière lui n’est pas cloisonné.
- Pour un remplacement de CHRA, conservez un carter dont les spécifications sont compatibles. Le remplacement de la cartouche centrale ne corrige pas une configuration inadaptée du système d’échappement.
- Si le collecteur ou le carter a déjà été remplacé, vérifiez avant de commander que la combinaison actuelle correspond à la configuration approuvée pour le moteur.
Reconnaître une taille de carter ou retrouver le même marquage A/R ne suffit pas. La géométrie interne et les spécifications de la turbine prévue pour le système restent essentielles.
Suralimentation par impulsions : questions fréquentes
La pression constante signifie-t-elle que la pression d’échappement reste fixe ?
Non. La pression varie toujours en fonction de la charge du moteur, de son régime et de la capacité de débit de la turbine. Cette appellation décrit des fluctuations de pression atténuées entre les différentes décharges d’échappement, à un point de fonctionnement donné.
Un turbocompresseur à entrée unique peut-il exploiter les impulsions d’échappement ?
Oui. Un seul groupe de cylindres peut alimenter une entrée, et certains systèmes mixtes combinent les impulsions avant la turbine. Une entrée ouverte ne prouve pas à elle seule que le moteur utilise une architecture à pression constante.
Quel système convient le mieux à un groupe électrogène ?
Cela dépend de son profil d’utilisation et des exigences liées aux échelons de charge. Un fonctionnement prolongé à forte charge peut favoriser une architecture à pression constante, tandis que des exigences élevées en régime transitoire peuvent favoriser des conceptions à impulsions ou mixtes. Respectez la configuration spécifiée par le constructeur du moteur.
Puis-je remplacer un carter à entrée cloisonnée par un carter à entrée ouverte ?
Uniquement si le fournisseur du moteur ou du turbocompresseur approuve cette configuration exacte. La correspondance des trous de fixation ne suffit pas à établir la compatibilité. Modifier la configuration d’entrée peut changer la séparation des impulsions, l’écoulement dans la turbine et la réactivité du moteur.
Un système à impulsions est-il équivalent à un système twin-scroll ?
Non. Le premier terme décrit la manière dont le système d’échappement transmet l’énergie ; twin-scroll désigne un carter comportant deux conduits d’entrée distincts vers la turbine. Un carter à entrée cloisonnée ne permet de séparer les impulsions que si le collecteur en amont préserve le regroupement prévu des cylindres.
Qu’est-ce qui influence le temps de réponse du turbo après remplacement du carter de turbine ?
Le temps de réponse du turbo dépend de la configuration d’entrée, de la séparation des impulsions et de l’écoulement dans la turbine. Vérifiez que le collecteur, la cloison du carter, les adaptateurs et les joints respectent l’agencement prévu des conduits, et confirmez l’association spécifiée entre le carter et la roue de turbine. La correspondance des dimensions de montage ou du marquage A/R ne suffit pas à elle seule à établir la compatibilité.
