Un moteur diesel à cycle Miller associe le calage des soupapes d’admission à la pression de suralimentation du turbocompresseur pour réduire l’échauffement dû à la compression tout en conservant l’intégralité de la course de détente.
Pour comprendre le rôle de la suralimentation dans le cycle Miller, les techniciens doivent considérer le calage des soupapes, le refroidissement de l’air de suralimentation et la pression de suralimentation comme un seul système de gestion de l’air. Un moteur utilisant cette stratégie peut demander une pression élevée en sortie de compresseur, alors même qu’il réduit volontairement la compression réalisée dans le cylindre. Cette combinaison explique à la fois son potentiel de réduction des émissions et l’importance d’un turbo de remplacement adapté.
Comment fonctionne un moteur diesel à cycle Miller ?
Avec le cycle Miller, le rapport de compression effectif est inférieur au rapport de détente. Dans un diesel à quatre temps, les soupapes d’admission se ferment soit tôt, avant que le piston n’atteigne le point mort bas, soit volontairement tard, après le début de sa remontée. Le piston conserve sa course normale, mais la charge retenue subit une compression nette plus faible.
| Stratégie de commande des soupapes | Déroulement | Conséquence sur l’alimentation en air |
|---|---|---|
| Fermeture anticipée des soupapes d’admission (EIVC) | La soupape se ferme pendant la course d’admission. L’air retenu se détend et se refroidit tandis que le piston continue de descendre. | Le raccourcissement de la phase d’admission limite le temps disponible pour admettre l’air. |
| Fermeture tardive des soupapes d’admission (LIVC) | La soupape reste ouverte pendant une partie de la remontée du piston. Une partie de l’air peut être refoulée vers l’admission avant que la charge ne soit emprisonnée. | La masse d’air retenue dépend du moment de fermeture et des conditions d’écoulement. |
En cas de fermeture anticipée des soupapes d’admission, l’air doit d’abord être recomprimé jusqu’au volume qu’il occupait lors de la fermeture. En cas de fermeture tardive, la soupape n’assure l’étanchéité qu’après une partie de la remontée du piston. Les deux solutions raccourcissent la compression effective tout en conservant la course de détente normale.
Ni l’une ni l’autre n’impose de modifier la forme du piston ou le volume mort. Le rapport de compression géométrique peut rester inchangé alors que le rapport de compression effectif diminue. Un moteur conventionnel peut lui aussi fermer ses soupapes d’admission après le point mort bas ; une fermeture tardive ne suffit donc pas, à elle seule, à caractériser une véritable stratégie Miller.
Pourquoi un diesel à cycle Miller a besoin d’une pression de suralimentation plus élevée
Dans les mêmes conditions au collecteur d’admission, les deux stratégies peuvent réduire la masse d’air frais retenue par cycle par rapport à un calage conventionnel. Pour maintenir l’apport d’oxygène et le couple, le moteur a besoin d’un air d’admission plus dense. Augmenter la pression d’admission tout en maîtrisant la température de l’air aide à rétablir le remplissage des cylindres.
C’est le compromis central de la suralimentation associée au cycle Miller : une partie du travail de compression est transférée du cylindre au système de suralimentation, où la chaleur peut être évacuée avant que l’air n’atteigne le moteur. Le refroidissement de l’air de suralimentation contribue donc directement à l’intérêt de cette stratégie.
Sur un diesel à forte pression de suralimentation, le rapport de pression du compresseur compte autant que la pression de suralimentation mesurée dans le collecteur. Ce rapport compare la pression absolue à la sortie du compresseur à la pression absolue à son entrée. Les restrictions à l’admission, l’altitude et les pertes de pression dans les refroidisseurs et les conduites influent sur l’élévation de pression que le compresseur doit fournir.
Le compresseur échauffe aussi l’air lorsqu’il augmente sa pression. Un mauvais rendement peut réduire l’avantage thermique et accroître la puissance demandée à la turbine. Un seul turbocompresseur peut convenir à certaines installations ; les applications exigeantes peuvent nécessiter une compression à deux étages, parfois avec un refroidissement entre les étages. L’architecture nécessaire découle des objectifs de débit d’air et de pression du moteur.
Une pression d’admission plus élevée modifie aussi le travail demandé à la turbine. Si, pour fournir ce travail, le circuit d’échappement doit générer une contre-pression excessive, les pertes liées au renouvellement des gaz augmentent. Les ingénieurs dimensionnent donc le compresseur, la turbine et les refroidisseurs d’air de suralimentation en coordination avec les lois de commande des soupapes, dans une approche globale du système.
La pression seule ne permet pas à un technicien de déterminer la quantité d’oxygène retenue. À pression égale, un air de suralimentation plus chaud est moins dense, et l’EGR modifie la proportion d’air frais. Le calage des soupapes détermine ensuite la part de la charge fournie qui reste dans le cylindre. Comparez la pression, la température et le débit d’air dans les conditions d’essai spécifiées avant de considérer une mesure de pression de suralimentation comme la preuve d’un remplissage correct.

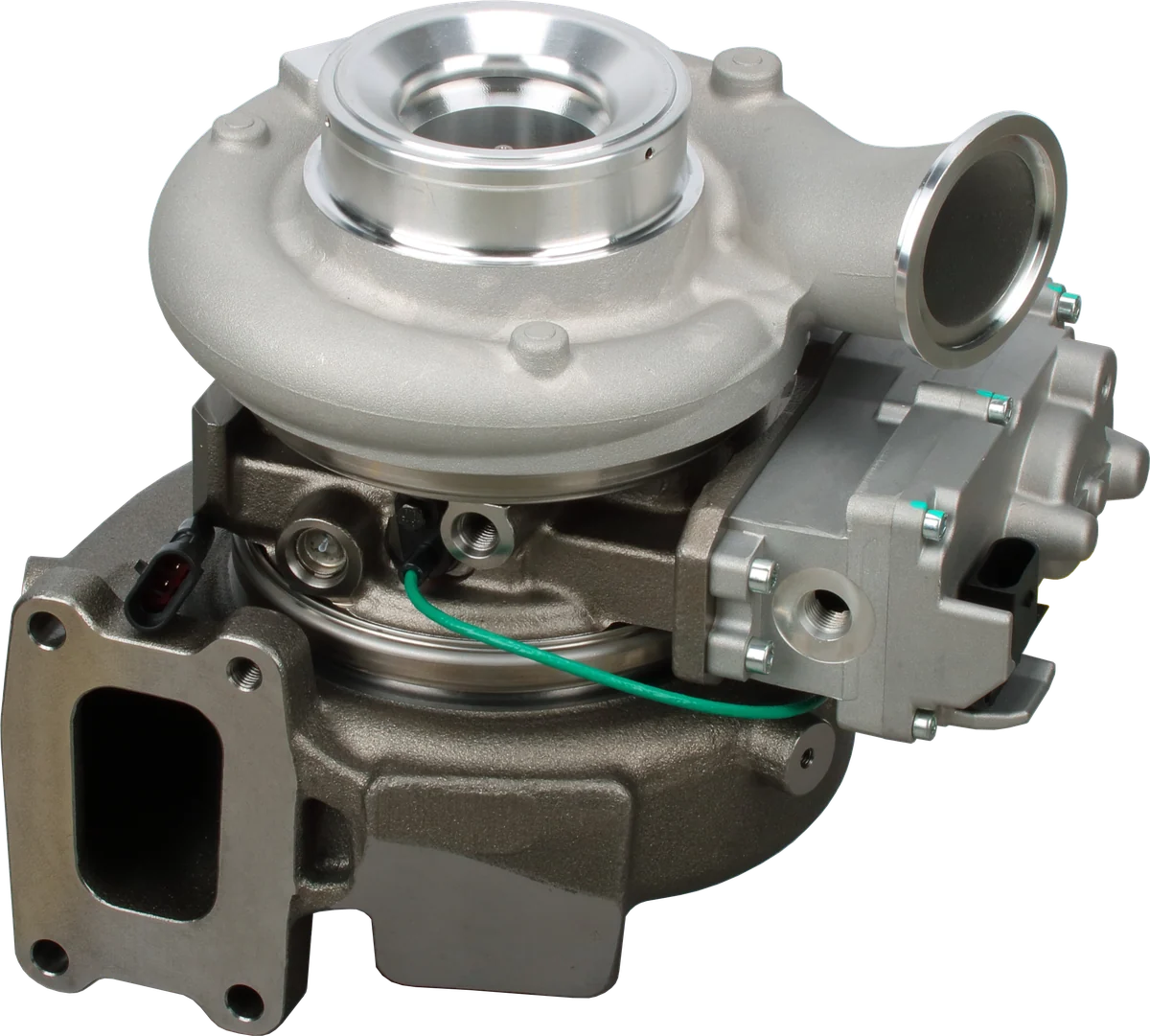

Carter compresseur : guide l’air comprimé.
Carter turbine : dirige les gaz vers la turbine.
Actionneur : vérifier le type, la tringlerie et le réglage.
Photo produit de 2026. Les numéros repèrent les éléments expliqués ci-dessous.
Ce que le moteur y gagne et ce qui limite ces gains
Une température plus basse en fin de compression offre aux concepteurs un moyen supplémentaire de maîtriser la température de combustion et la pression maximale de combustion. Les bénéfices dépendent du niveau de suralimentation choisi, du refroidissement, de la quantité de carburant injectée et de la loi de commande des soupapes.
| Bénéfice potentiel | Ce qui le rend possible | Facteurs déterminants |
|---|---|---|
| Baisse des émissions de NOx en sortie de moteur | Un moindre échauffement pendant la compression peut abaisser les températures de combustion les plus élevées, qui favorisent la formation de NOx. | Le calage de l’injection, l’EGR, la disponibilité de l’oxygène et le déroulement de la combustion restent déterminants. |
| Réduction de la charge thermique | Des températures de gaz plus basses peuvent réduire le transfert de chaleur vers les parois de la chambre de combustion. | Les températures locales, la charge du moteur et le refroidissement des composants déterminent la réduction réelle. |
| Densité de puissance accrue | Une pression de compression plus basse peut laisser une marge pour augmenter la puissance tout en respectant les limites de pression maximale de combustion. | Une quantité suffisante d’air retenu, une résistance mécanique adéquate et une capacité suffisante d’évacuation de la chaleur restent nécessaires. |
| Potentiel d’amélioration du rendement | Le maintien du rapport de détente permet une détente utile après une phase de compression effective plus courte. | Le rendement du turbocompresseur et les pertes par pompage peuvent annuler le gain. |
Le calage Miller ne garantit pas une baisse de la consommation de carburant à tous les points de fonctionnement. Une température plus basse dans le cylindre ne garantit pas non plus une température admissible à l’entrée de la turbine : le phasage de la combustion et les stratégies antipollution peuvent modifier les conditions à l’échappement. Les limites de température et de régime du turbocompresseur restent applicables.
Une charge thermique réduite dans le cylindre peut aller de pair avec un travail accru du compresseur, ce qui rend les spécifications du turbo particulièrement importantes.
Pourquoi la réactivité à bas régime peut diminuer
À bas régime moteur, l’énergie des gaz d’échappement peut être insuffisante pour produire la pression de suralimentation exigée par un calage Miller prononcé. Si le calage de l’admission réduit la charge retenue avant l’établissement de cette pression, le moteur dispose de moins d’oxygène pour brûler un supplément de carburant. Le système de commande peut limiter la quantité injectée, ce qui peut donner l’impression d’une montée en couple plus lente.
Lors d’une augmentation soudaine de la charge, le régime du turbo, la pression dans le collecteur et le calage des soupapes doivent évoluer de façon coordonnée. Une mauvaise coordination peut entraîner un manque de réactivité ou de la fumée. Sur une machine en service, ces symptômes justifient de comparer le fonctionnement demandé et le fonctionnement réel du système de gestion de l’air dans les conditions d’utilisation spécifiées.
- Contrôlez le calage d’admission commandé et les informations de retour disponibles au régime et à la charge concernés.
- Vérifiez la pression de suralimentation, le débit d’air et la température de l’air de suralimentation par rapport aux spécifications du mode de commande des soupapes concerné.
- Tenez compte de l’altitude et des restrictions à l’admission pour interpréter les exigences imposées au compresseur.
Le cycle d’utilisation compte également. Les équipements qui fonctionnent longtemps à régime et à charge stables peuvent être optimisés pour ce point de fonctionnement. Les camions et les chargeuses doivent fournir un couple utile lors de fréquentes variations de régime. Les groupes électrogènes peuvent tourner à régime constant tout en subissant des variations brusques de charge ; leur alimentation en air en régime transitoire doit donc elle aussi être soigneusement maîtrisée.
Certains moteurs utilisent une turbine à géométrie variable, une commande de suralimentation par étages ou un calage Miller moins prononcé pour gérer ces situations. Un moteur qui fonctionne correctement peut malgré tout présenter une montée en couple différente de celle d’un moteur conventionnel, mais une perte de réactivité nouvelle mérite une investigation.
Comment la distribution variable facilite ce fonctionnement
Une came d’admission fixe peut assurer un calage Miller : la distribution variable n’est donc pas indispensable pour définir ce fonctionnement. Son intérêt réside dans l’adaptabilité : le moteur peut atténuer l’effet Miller au démarrage ou pendant la montée en couple, puis l’accentuer lorsque la pression de suralimentation est suffisante.
Selon la conception, le déphasage de l’arbre à cames, la commutation entre différentes lois de commande des soupapes ou la commande variable des soupapes peuvent ajuster le moment de fermeture à l’admission. Le décalage global de la loi de levée d’une came modifie également le moment d’ouverture et le croisement des soupapes ; un système qui fait varier indépendamment la durée d’ouverture ou le moment de fermeture offre d’autres possibilités de commande.
Le démarrage à froid révèle l’autre effet d’une réduction de l’échauffement par compression. Le carburant diesel a besoin d’un air comprimé suffisamment chaud pour s’enflammer de façon fiable. Selon le moteur, le démarrage peut faire intervenir une loi de commande des soupapes différente, un réchauffage de l’air d’admission ou d’autres aides au démarrage. Une came fixe ne peut pas modifier le moment de fermeture pour le démarrage.
Le calibrage d’origine coordonne ces choix avec l’injection, l’EGR lorsque le moteur en est équipé et la commande du turbo. Il n’existe aucun angle de fermeture ni réglage de suralimentation universel applicable à tous les moteurs. Une défaillance de la commande des soupapes peut donc perturber l’équilibre de l’alimentation en air même si le turbocompresseur reste mécaniquement en bon état.
Différence entre calage Miller et compression variable
La variation mécanique du rapport de compression modifie la géométrie du moteur, par exemple le volume mort ou la position du piston au sommet de sa course. Les mécanismes proposés et développés comprennent des éléments de piston mobiles et des liaisons mécaniques réglables. Ils ajoutent des pièces mobiles, des exigences de commande et des contraintes de durabilité.
L’objectif commun est de conserver une compression utile au démarrage et à faible charge, tout en permettant un fonctionnement à charge plus élevée dans les limites de pression. Le calage Miller vise cette souplesse par la commande de l’admission. L’utilisation d’un calage Miller ne permet pas de conclure à la présence d’une variation mécanique du rapport de compression, et celle-ci ne constitue pas une modification courante lors du remplacement d’un turbo.
Quel turbo pour un moteur diesel à cycle Miller ?
Sur un diesel à cycle Miller, le compresseur doit fournir le débit d’air prévu au rapport de pression requis sur toute la plage de fonctionnement du moteur. La capacité à atteindre un rapport de pression élevé ne suffit pas : le rendement du compresseur, la puissance de la turbine, les limites de régime de l’arbre et la commande de suralimentation doivent tous convenir à l’application.
Il est essentiel de respecter précisément les spécifications de l’équipement d’origine (OE). Un turbo qui se monte sur le collecteur peut fournir un débit d’air inadapté, atteindre trop tôt sa limite de régime ou réagir incorrectement aux commandes du calculateur moteur.
| Élément à vérifier | Pourquoi il est important |
|---|---|
| Référence du turbocompresseur complet et référence de substitution approuvée | Définit les spécifications matérielles prévues pour l’application. |
| Numéro de série du moteur, puissance nominale et configuration antipollution | Permet d’identifier les différences susceptibles de modifier les exigences de débit d’air et de commande. |
| Position du turbo dans un système à deux étages | Permet d’identifier le bon turbo haute pression ou basse pression ainsi que sa configuration de commande. |
| Type d’actionneur et calibrage spécifié | Assure la cohérence entre les commandes de suralimentation et le matériel installé. |
| CHRA et pièces internes approuvés | Préserve les spécifications du compresseur, de la turbine et des paliers lors de la remise en état d’un ensemble existant. |
Avant de commander, vérifiez ces critères de choix d’un turbo pour un moteur diesel à cycle Miller :
- La référence correspond à la puissance nominale et à la configuration réelles du moteur.
- Tout réglage ou toute adaptation nécessaire de l’actionneur suit la procédure du constructeur du moteur.
- La cartouche centrale de remplacement est explicitement approuvée pour le turbocompresseur complet.
Changer la roue du compresseur ou monter un turbo plus gros sans compatibilité approuvée peut perturber la relation entre le calage des soupapes et la masse d’air retenue. Rétablissez la combinaison spécifiée afin que le moteur puisse atteindre les objectifs prévus de pression de suralimentation, de température et de couple.
Questions fréquentes
Le calage Miller modifie-t-il le rapport de compression géométrique ?
Le calage Miller modifie la compression effective en agissant sur le calage des soupapes, tout en laissant le rapport de compression géométrique inchangé. La variation mécanique du rapport de compression modifie la géométrie du cylindre et constitue une approche distincte.
Une pression de suralimentation plus élevée annule-t-elle l’avantage thermique ?
Une pression de suralimentation plus élevée échauffe l’air comprimé. Une suralimentation efficace et le refroidissement de l’air de suralimentation aident à maîtriser cet échauffement, ce qui permet à la réduction de la compression effective de conserver un avantage thermique.
La suralimentation à deux étages est-elle toujours nécessaire ?
Non. Un seul turbocompresseur peut convenir à certaines applications. Deux étages deviennent utiles lorsque le débit d’air, le rapport de pression et la plage de fonctionnement nécessaires dépassent les capacités d’un système à un seul étage bien adapté.
Le calage Miller peut-il compliquer le démarrage à froid ?
Oui, si la réduction de la compression ne permet plus d’atteindre une température suffisante pour l’auto-inflammation. Les moteurs à commande variable des soupapes peuvent utiliser un calage Miller moins prononcé au démarrage et pendant la montée en température.
Le calage Miller remplace-t-il les systèmes EGR ou SCR ?
Non. Le calage Miller peut réduire les émissions de NOx en sortie de moteur, mais les systèmes EGR et SCR ainsi que leurs commandes restent intégrés à la configuration antipollution approuvée du moteur lorsqu’il en est équipé.
Puis-je monter un turbo plus gros sur un diesel à cycle Miller ?
Utilisez le modèle approuvé pour le moteur. Un compresseur plus gros ne suffit pas à garantir un rapport de pression, une réactivité ou un fonctionnement de l’actionneur adaptés et peut compromettre l’alimentation en air prévue.
Quelles sont les causes des problèmes de suralimentation sur un diesel à cycle Miller ?
Les problèmes de suralimentation peuvent être dus à une énergie insuffisante des gaz d’échappement à bas régime moteur ou à des défaillances de la commande des soupapes qui perturbent l’équilibre de l’alimentation en air. Contrôlez le calage d’admission commandé et les informations de retour disponibles, puis comparez la pression de suralimentation, le débit d’air et la température de l’air de suralimentation aux spécifications correspondant au régime, à la charge et au mode de commande des soupapes concernés. Tenez compte des restrictions à l’admission et de l’altitude pour interpréter les exigences imposées au compresseur.
